轧机产线红热坯料扭转导向箱体结构

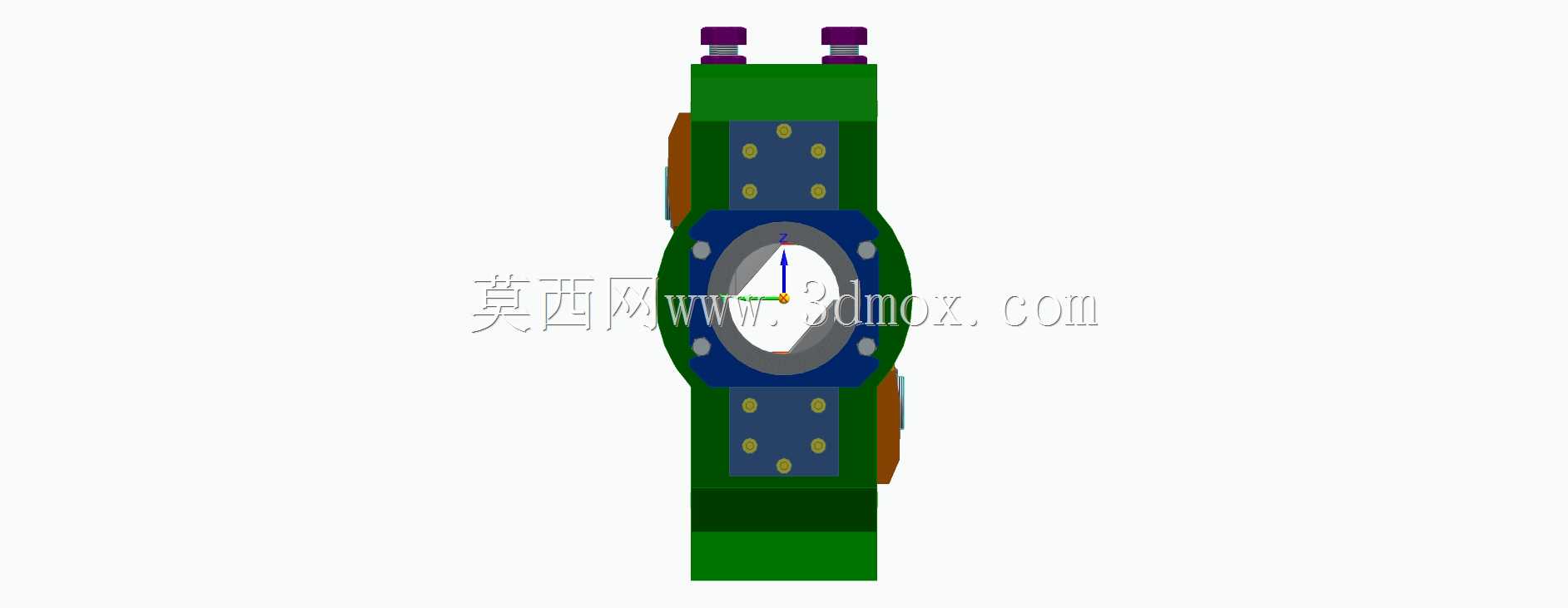

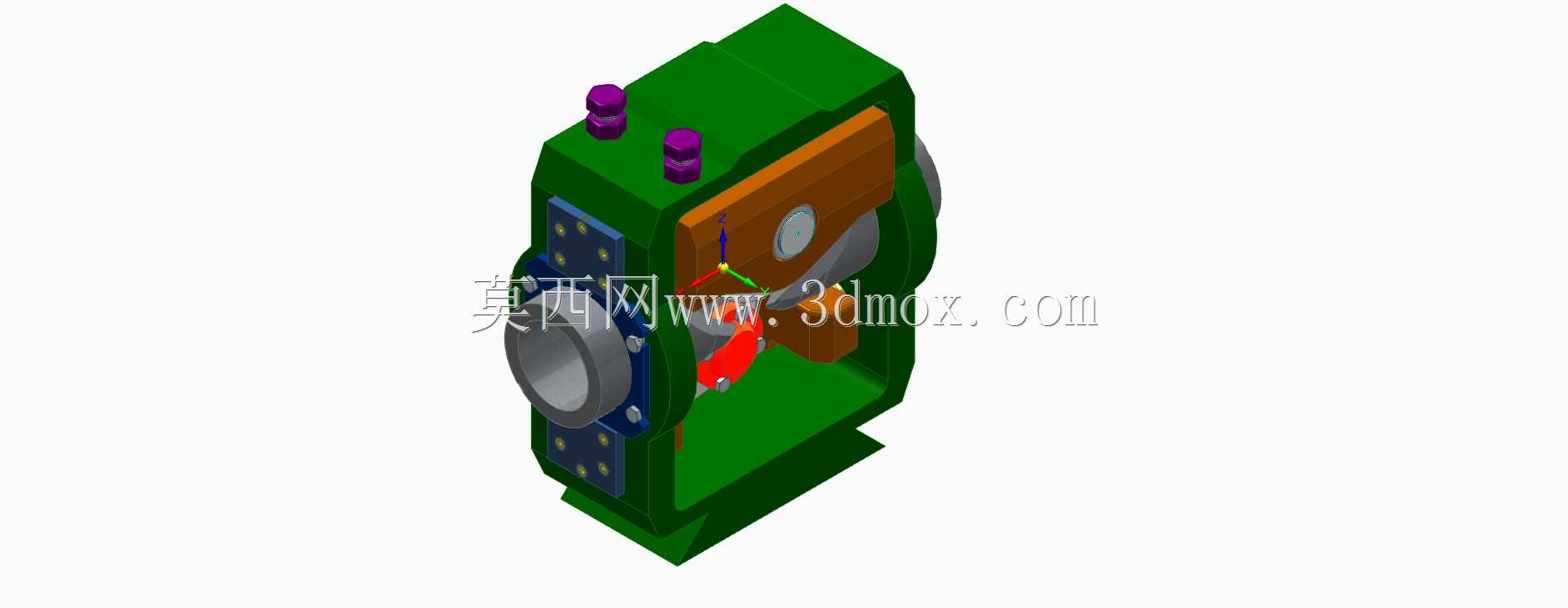

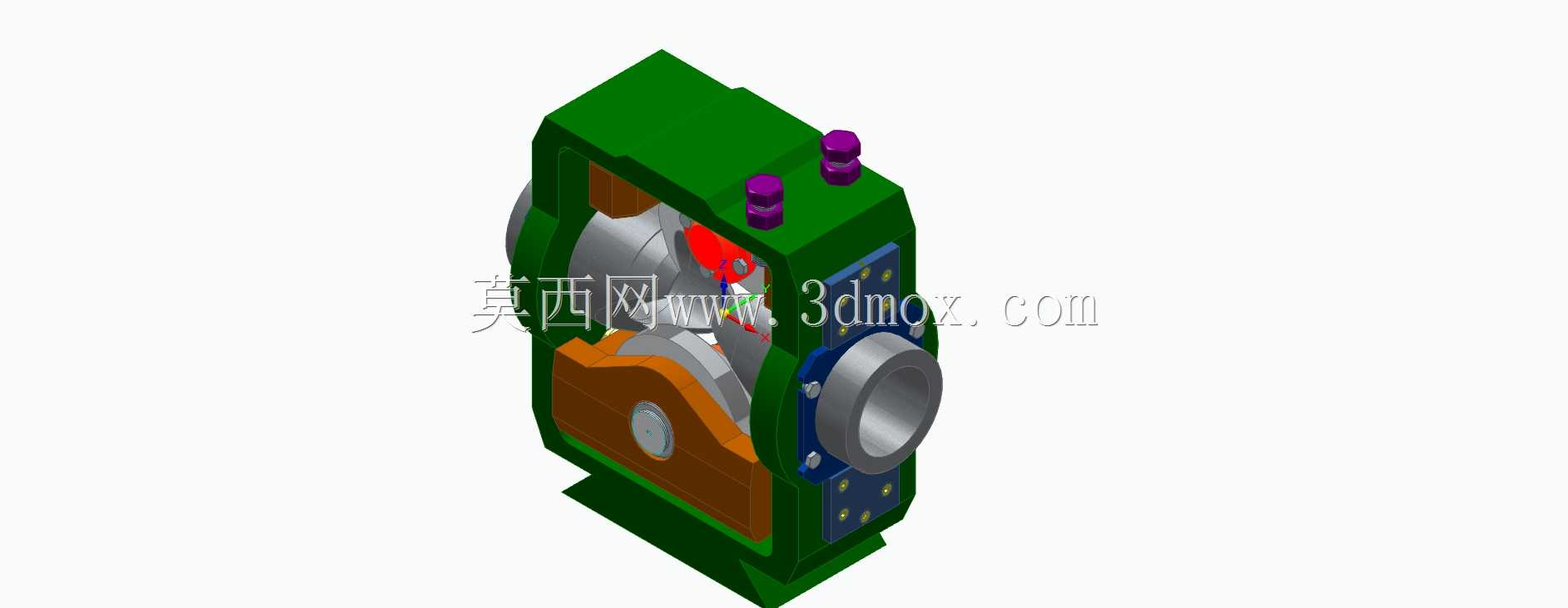

　　在长型材热轧生产车间的粗轧与中轧工序衔接工位，红热坯料经过粗轧机组最后一道次的压延成型后，其出料角度与中轧机组首道次的进料方位存在固定扭转夹角，若直接通过辊道输送，坯料会因方位偏差无法准确咬入中轧轧辊，轻则造成堆钢事故中断生产，重则坯料跑偏撞击设备机架引发安全隐患，该扭转导向箱正是为解决这一工序衔接问题设计的专用导向承托部件。从结构设计逻辑来看，箱体采用分体式焊接铸钢组合结构，主体承载外壳选用厚壁铸钢材质，能够承受红热坯料接触时的持续热辐射以及坯料扭转过程中传递的交变冲击载荷，避免长期高温工况下出现壳体变形；箱体内部预留了扭转导辊的安装腔体，两侧的圆形轴孔用于安装导辊支撑轴承，顶部的两个紫色注油嘴直接连通内部轴承腔，可在设备不停机的状态下完成润滑脂加注，适配冶金车间连续化生产的运维需求。

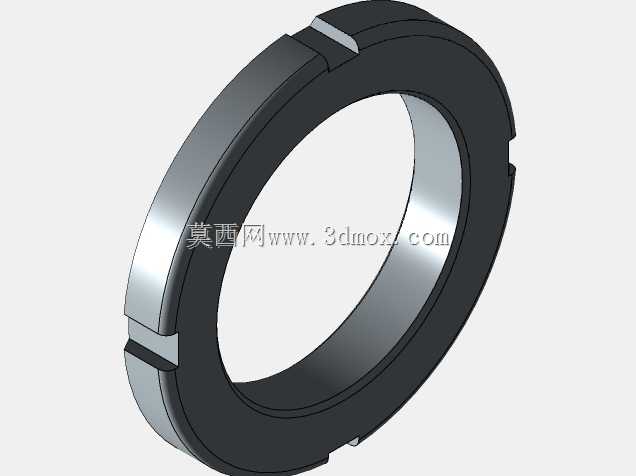

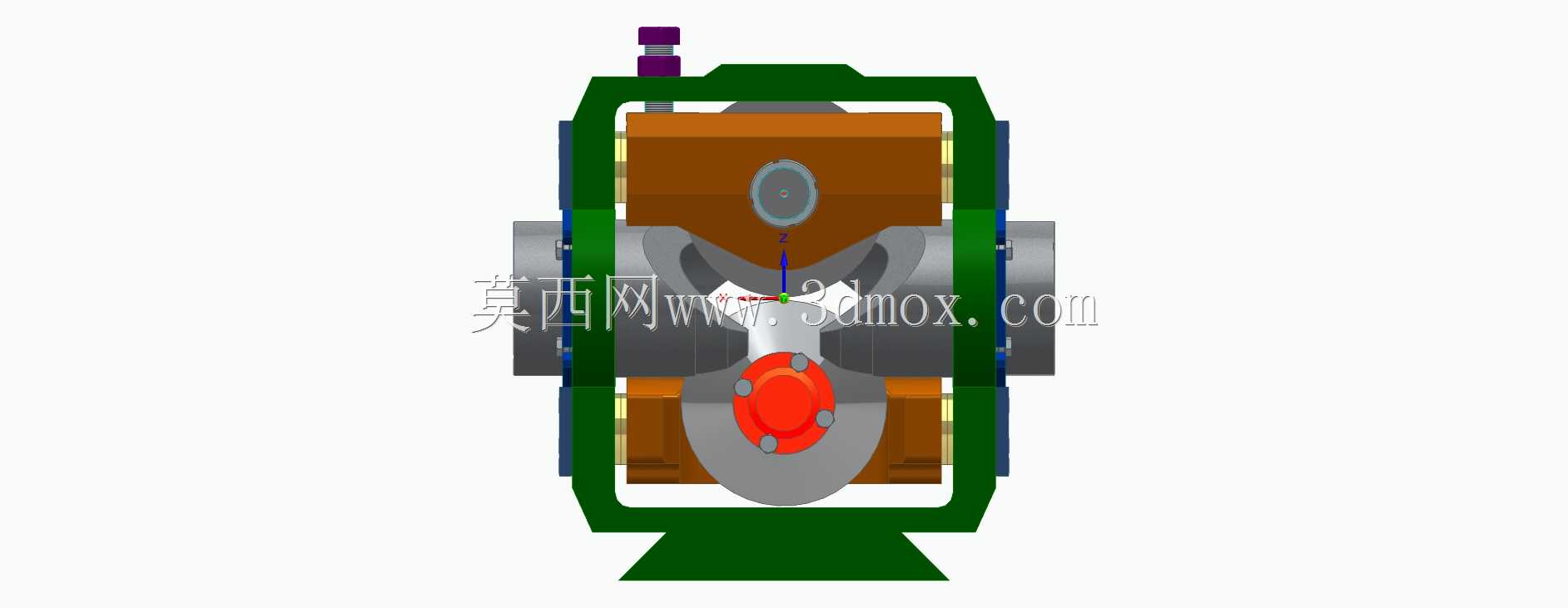

　　箱体正面的棕色盖板为可拆卸式检修端盖，通过内六角螺栓与主壳体连接，日常维护时无需拆解整个箱体与外部辊道的连接，仅需拆下盖板即可快速更换内部磨损的导辊、调整扭转角度间隙，大幅缩短停机检修时长。从安装边界来看，箱体底部为带安装孔的一体式铸钢底座，可直接通过T型螺栓固定在轧机间的混凝土基础或者钢结构机架平台上，底座的安装孔位预留了±15mm的横向调整余量，现场安装时可根据前后辊道的实际中心距微调箱体位置，保证坯料输送的中心线与轧辊孔型中心线完全重合；箱体整体的轴向长度适配粗轧末架与中轧首架之间的常规辊道间距，不会占用过多的工序间布置空间，两侧的轴伸端可根据现场需求选配接杆或者冷却水套，接杆用于连接外部角度调整机构，可根据不同规格坯料的扭转需求微调导辊的扭转角度，冷却水套则用于持续带走红热坯料传递到箱体的热量，控制箱体工作温度在轴承润滑脂允许的范围内，避免润滑脂高温碳化失效。

　　在功能实现层面，箱体内安装的扭转导辊带有与坯料外形匹配的孔型，当红热坯料从粗轧机组出料进入导向箱入口时，导辊会顺着预设的扭转角度逐步将坯料扭转至中轧工序所需的进料角度，整个扭转过程中坯料始终被导辊孔型包裹承托，不会出现表面刮伤或者扭转过度的问题；导辊的材质选用耐热耐磨合金铸钢，表面做硬化处理，可承受1000℃以上红热坯料的持续摩擦，使用寿命远高于普通铸铁导卫部件。

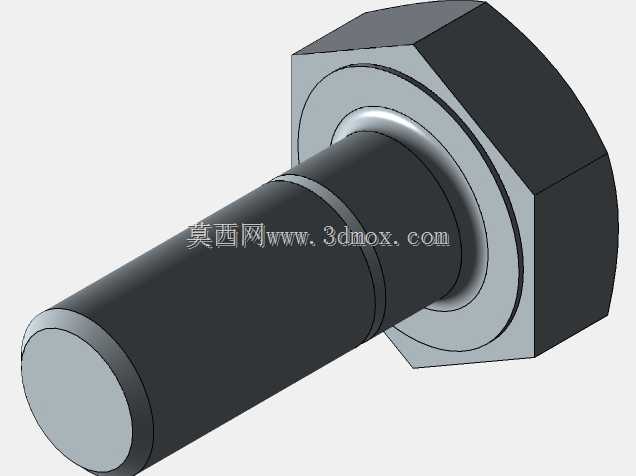

　　设计过程中重点考虑了冶金现场的恶劣工况，箱体所有外露的连接螺栓都采用防松结构，避免轧制过程中的持续振动造成螺栓松动脱落，箱体的边角位置都做了圆弧过渡处理，减少应力集中，同时避免现场运维人员磕碰受伤；内部的轴承选用带密封结构的重载滚动轴承，可阻挡氧化铁皮、冷却水进入轴承腔，降低轴承的磨损速率。不同于普通的输送导卫装置，该扭转导向箱集成了角度调整、持续润滑、水冷降温、快速检修等多重功能，不需要额外搭配辅助支架即可独立完成安装，适配国内多数长型材轧机的工序间布置尺寸，在棒材、型材、窄带钢的热轧产线中都可应用，能够有效解决粗中轧工序间的坯料方位扭转问题，减少因坯料咬入偏差造成的工艺故障，提升整条轧线的连续作业率。
