煤料破碎分馏一体化工业装置结构设计

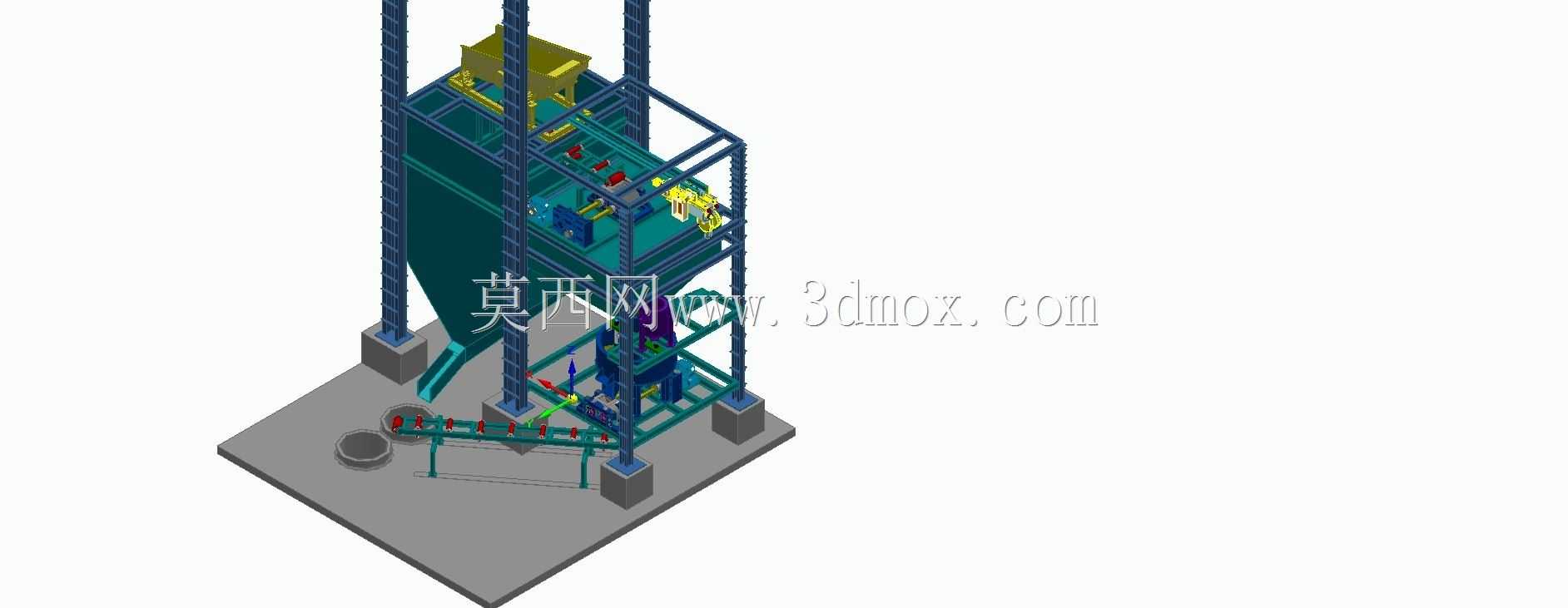

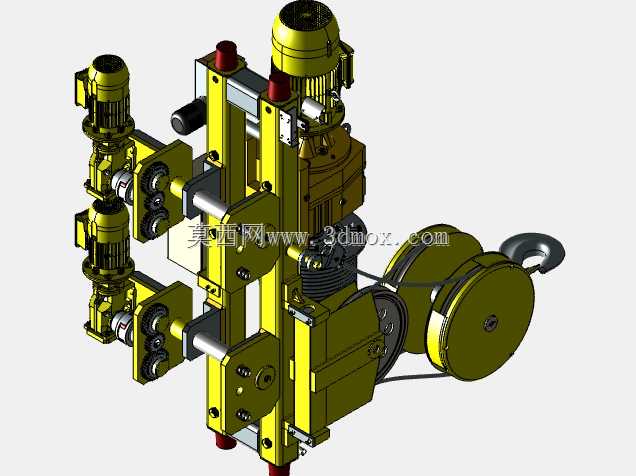

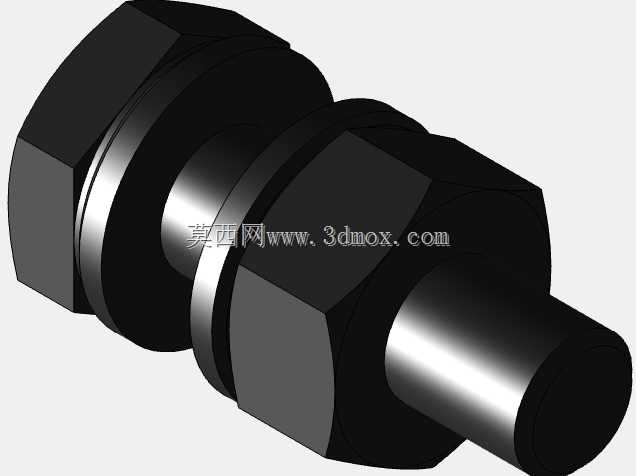

　　在煤炭初加工、焦化备煤、中小型煤化工预处理的生产场景里，原煤入料粒度波动大、附带煤焦油与高湿煤粉的工况十分常见，常规破碎设备往往面临粘料堵腔、出料粒度不均、配套辅机分散导致现场安装排布杂乱的问题，这套煤料处理装置就是针对这类现场痛点做的集成化结构设计。整套设备采用立式钢架集成布局，没有做分散式的设备平铺，核心的破碎主机、上部受料仓、下部储料斗、中间混料导料结构全部整合在方管焊接的一体式钢架内部，钢架底部设置四个混凝土预埋支墩的安装接口，支墩的地脚螺栓孔位做了长圆孔可调设计，能抵消现场土建施工的预埋位置偏差，整套设备的安装占地控制在4.2米见方的范围内，垂直总高度约11.8米，不需要额外搭建多层操作平台，钢架侧面直接集成了爬梯与操作检修平台，平台护栏高度符合工业现场安全规范，日常检修时不需要额外搭设临时架体。上部受料仓采用倒锥台斜壁结构，壁板倾斜角度设置为62度，这个角度是针对含焦油湿煤粉的安息角测算确定的，能避免湿煤粘附在仓壁造成架桥堵料，受料仓顶部预留了皮带机来料的接口，接口尺寸适配带宽800mm的常规输送皮带，来料直接落入仓内缓存，不需要额外增设导料溜槽。受料仓下方衔接的是混料导料段，这里设置了可调式导流挡板，能根据来料的粒度、湿度调整落料的落点，让物料均匀铺满辊式破碎机的整个辊面宽度，避免辊面局部偏磨，延长破碎辊的使用寿命。

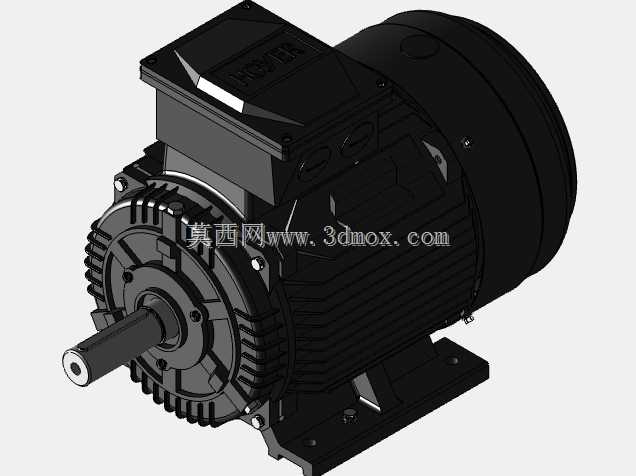

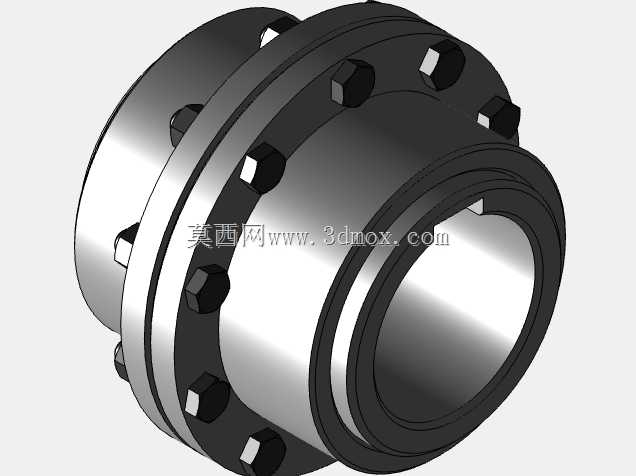

　　核心破碎单元采用辊式破碎结构，设计处理能力为每小时2吨，能将入料粒度最大25毫米的原煤、煤焦油混合物料破碎至3毫米以下的出料粒度，破碎辊的辊面采用耐磨合金堆焊处理，针对煤料中夹带的少量矸石也能保证足够的使用寿命，破碎腔的侧面设置了快开检修门，不需要拆解上部结构就能完成辊面检查、间隙调整的操作。破碎后的物料直接落入下方的储料料斗暂存，料斗下部设置了出料插板阀，能根据下游设备的运行状态调整出料流量，插板阀的操作手柄延伸至钢架外侧的操作平台位置，操作人员在平台上就能完成出料开度的调整，不需要探身到设备内部。

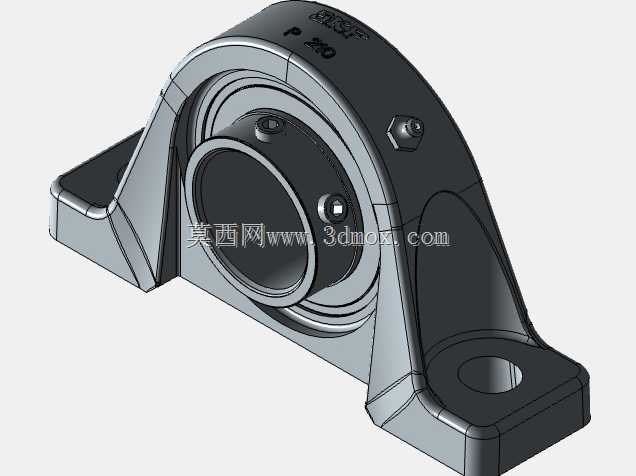

　　整套设备的结构设计充分考虑了煤尘、焦油粘附的工况特性，所有转动部件的轴承座都设置了外置式密封结构，密封端盖加设了防尘挡圈，避免煤尘进入轴承造成磨损，钢架的所有焊接节点都做了圆角过渡处理，没有容易积尘的直角死角，日常现场清理时能直接用压缩空气吹扫，不会出现积煤自燃的隐患。在安装边界的设计上，设备四周预留了不小于1.2米的检修通道，顶部受料仓位置预留了起重吊耳，设备进场安装时可以直接用汽车吊整体吊装就位，不需要现场拆分焊接钢架，大幅缩短现场安装的工期。

　　不同于常规分体式的破碎生产线需要单独配置受料、输送、储料设备，这套集成化装置把所有功能单元整合在同一个钢架主体上，既减少了现场的设备对接工作量，也降低了不同设备之间的物料撒漏、粉尘外溢问题，尤其适合场地空间有限、处理量不大的中小型煤炭加工、焦化备煤车间使用，结构建模时所有的型材规格、板厚参数都按照实际生产的载荷做了校核，钢架的主承重梁采用16号槽钢，辅梁采用8号方管，壁板根据受料冲击的不同位置分别采用6毫米、8毫米的Q235钢板，完全能满足满负荷生产时的结构强度要求，不会出现运行时钢架晃动、仓壁变形的问题。
