手柄驱动对夹式燃油蝶阀结构设计

　　这款三英寸通径的对夹式蝶阀，核心适配燃油类可燃介质的管路通断控制场景，在中小型燃油输送管网、车载燃油补给系统、工业燃烧器供油管路上都能见到这类结构的身影，相比同通径的球阀、闸阀，它的结构长度更短，安装占用的轴向空间更小，尤其适合管路排布紧凑、安装操作空间受限的工况。从结构设计逻辑来看，它采用中线型密封结构，阀板的回转中心与管路中心、密封面中心重合，手柄驱动的棘爪定位结构可以直接实现0到90度的启闭操作，不需要额外加装减速机构，操作人员扳动手柄就能完成开度调节，棘齿结构可以在任意开度位置锁止，避免管路介质压力波动导致阀板自行回转，出现流量偏移或者意外通断的问题。

　　阀体采用一体式铸造结构，两端没有额外的法兰凸缘，安装时直接夹在管路两端的配对法兰之间，依靠法兰螺栓的预紧力实现阀体与管路的密封固定，这种结构相比法兰式蝶阀能减少两个密封端面的泄漏风险点，同时整体重量能降低百分之四十左右，对于需要频繁拆装检修的燃油管路来说，能大幅降低运维的操作强度。密封副采用丁腈橡胶材质的阀座，整体嵌装在阀体的内圈槽内，阀板边缘做了圆弧过渡处理，启闭过程中阀板与密封面的接触是渐进式的，不会出现硬摩擦导致的密封面划伤，在0.6到1.6兆帕的工作压力区间内，都能保证零泄漏的密封效果，同时橡胶材质的耐油特性可以长期接触汽油、柴油、轻质燃油类介质，不会出现溶胀、老化开裂的问题。

　　阀杆与阀板采用扁方加销钉的连接结构，没有多余的传动间隙，手柄的操作力矩可以直接传递到阀板上，开关位置的反馈非常直接，不会出现操作空程。阀杆与阀体之间设置了两道O型密封圈，上部的轴封位置还加装了聚四氟乙烯挡圈，避免介质中的微小杂质进入轴封位置磨损密封圈，导致介质沿阀杆外漏，这对于可燃介质输送场景来说是非常关键的设计点，能从结构上杜绝外漏的安全隐患。从安装边界尺寸来看，三英寸通径对应的公称通径为DN80，对夹安装的结构长度仅为52毫米，阀体的最大外径为145毫米，配对法兰采用PN16的板式平焊法兰即可适配，安装时不需要调整管路的轴向间距，只要将阀体对中夹在两片法兰之间，对称拧紧螺栓就能完成安装，不需要额外的调整垫片。手柄的操作高度从阀体中心线算起为180毫米，操作时不需要太大的操作空间，即使是贴墙排布的管路，也能顺利完成启闭操作。在实际选型应用中，这类蝶阀不适合用于调节长期处于小开度的工况，因为小开度下介质对阀板的冲蚀会集中在密封面的局部位置，长期运行会导致密封面出现冲蚀沟，影响密封寿命，通常它的调节区间建议在30度到70度的开度范围，这个区间内介质的流动状态稳定，阀板受到的介质冲击力均匀，不会出现紊流导致的阀板振动。

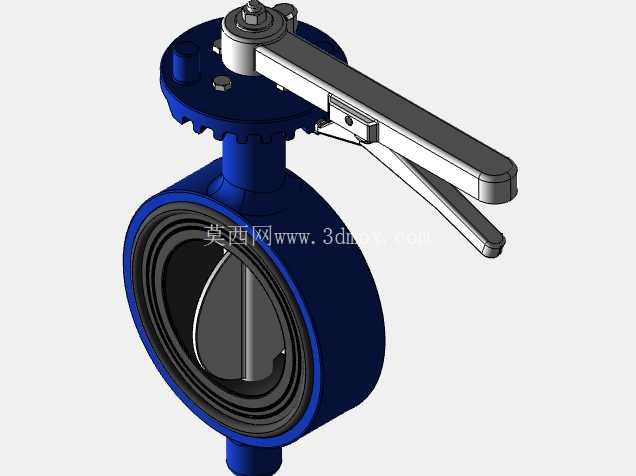

　　另外在安装时需要注意，阀板在开启状态下不能超出阀体的端面，否则安装时会碰伤法兰密封面或者阀板边缘，导致密封失效，正确的安装顺序是先将阀板转动到微开10度左右的位置，让阀板边缘收回到阀体内腔，再对中放入两片法兰之间，对称交叉拧紧法兰螺栓，最后再做启闭测试，确认阀板转动没有卡滞。这款模型的结构细节还原了实际产品的所有装配关系，包括棘爪的弹簧定位结构、阀座的嵌装槽、阀杆的防吹出台阶、手柄的防滑握持结构，对于做管路系统排布、阀门选型校核、非标驱动结构改装的设计人员来说，可以直接参考它的安装尺寸做布局设计，也可以在它的基础上改型适配不同通径、不同压力等级的同结构蝶阀设计。
