法兰连接摆动式止回阀结构设计

在工业流体输送管路系统中，介质倒流是极易引发泵组叶轮反转、水锤冲击、管路密封失效甚至上游设备损坏的典型风险点，这款摆动式止回阀的设计核心，就是通过结构本身的力学特性实现介质单向通断，无需额外电控或人工干预即可完成止逆动作。从实际应用场景来看，这类公称通径200Nb的旋启式止回阀，常被布置在给排水主管路、石化介质输送管线、暖通循环水系统的泵出口位置，或是需要严格限制介质流向的工艺段节点，适配清水、低粘度油品、弱腐蚀性化工介质等多种流体工况，相比升降式止回阀，其流道阻力更小，适合大口径、中低流速的管路布设场景。

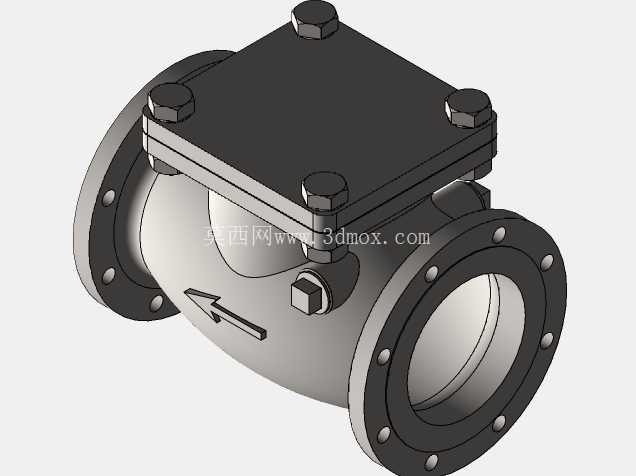

从结构设计思路来看，该阀采用侧开上盖的分体式阀体结构，阀体主体为流线型流道设计，尽可能降低介质通过时的局部阻力损失，阀盖与阀体之间通过六角头螺栓组实现压紧密封，这种上开式结构的优势在于后期检修时无需将整个阀体从管路上拆卸，只需松开阀盖螺栓即可取出内部阀瓣组件完成密封面修复或零件更换，大幅降低现场运维的工作量。两侧的法兰连接端严格遵循对应压力等级的法兰尺寸规范，法兰端面均布螺栓孔，安装时可直接与同通径、同压力等级的管路法兰配对，通过密封垫片实现端面密封，安装边界清晰，无需额外加工过渡连接件。

产品的核心功能实现依托内部的摆动阀瓣结构，阀瓣通过铰接轴固定在阀体内腔的上部支座位置，当介质沿阀体上标注的箭头方向正向流动时，介质压力会推动阀瓣绕铰接轴向上旋起，阀瓣完全开启后贴靠在阀体内腔的避让位置，不会对介质流道造成过多遮挡，保证管路通流能力；当介质出现倒流趋势时，阀瓣会在自身重力与反向介质压力的共同作用下快速回落，密封面贴合在阀体内部的阀座上，彻底截断介质反向流动的通路，整个动作过程完全依靠介质压差与阀瓣自重完成，无需额外动力输入，可靠性极高。

外形尺寸方面，该阀的整体结构充分考虑了现场安装的空间余量，阀体两侧法兰的端面间距、法兰外径、螺栓孔分布圆直径均匹配通用管路安装标准，阀盖上方的螺栓组突出高度控制在合理范围内，不会出现与周边管路支架、保温层干涉的问题；铰接轴的一端伸出阀体外部，搭配密封压盖结构实现轴端的动密封，避免介质从转轴位置泄漏，同时该外伸端也可作为阀瓣开度的观察点位，运维人员可直观判断阀瓣的工作状态，排查是否存在卡涩、无法完全开启或关闭的故障。

细节设计上，阀瓣的密封面采用堆焊耐磨材质的处理方式，可承受长期启闭过程中的冲击磨损，延长阀门的整体使用寿命；阀体流道内壁做平滑过渡处理，避免出现介质滞留的死角，减少杂质沉积卡滞阀瓣的风险；所有连接螺栓均采用标准件，现场更换时无需定制特殊配件，降低备件储备成本。在建模过程中，各零件的配合公差严格按照阀门设计规范设定，阀瓣与铰接轴的间隙控制在合理范围，既保证阀瓣摆动灵活无卡滞，又避免间隙过大导致阀瓣落座时出现偏移密封不严的问题；阀盖与阀体的密封面设置了定位止口，装配时可快速定位，保证密封垫片的压缩量均匀，避免出现局部压溃或密封不严的情况。

从选型适配角度来说，这款止回阀的结构设计适配水平安装的管路场景，安装时需保证阀体上的流向箭头与管路介质流向一致，铰接轴处于水平状态，才能保证阀瓣在重力作用下正常回落密封，若安装角度偏差过大，可能会导致阀瓣无法完全落座，出现反向泄漏的问题。相比对夹式止回阀，这种法兰连接的结构承压能力更强，适合中高压管路的使用需求，整体结构刚度更好，在管路出现轻微振动的工况下也能保持稳定的密封性能，不会出现连接松动的问题。
