内螺纹连接铜制手动闸阀结构设计

这款手动铜闸阀的建模完全参照民用给排水、暖通管路的实际安装工况做结构还原，没有做多余的艺术化修饰，所有结构特征都对应实际加工与装配逻辑。日常在住宅给水支管、小型中央空调水系统、车间低压压缩空气支管路里，这类铜质闸阀的出镜率极高，相比铸铁闸阀，铜材的抗锈蚀能力更适合明装或者潮湿环境下的长期使用，不会因为长期静置出现阀杆锈死无法启闭的问题。

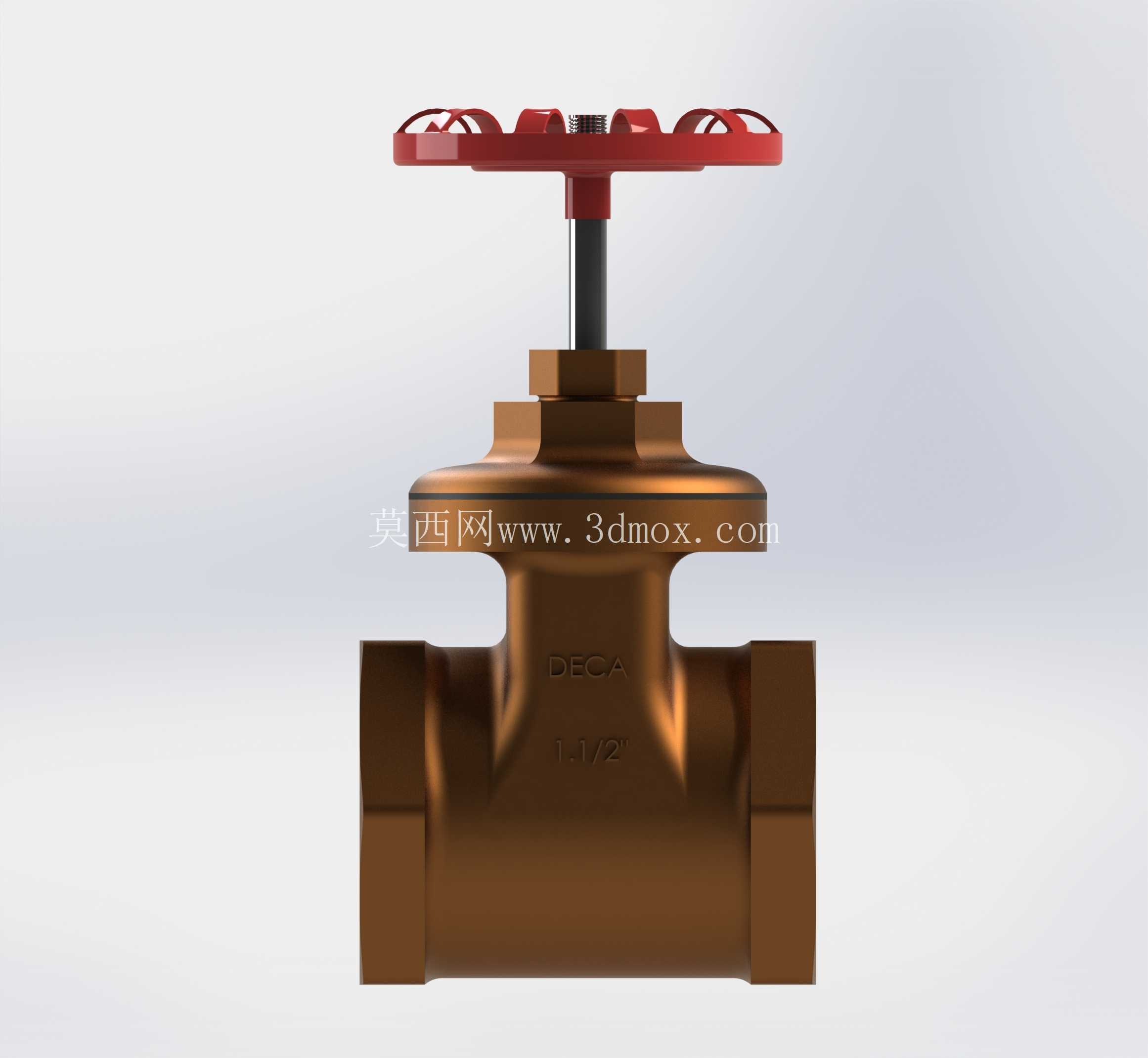

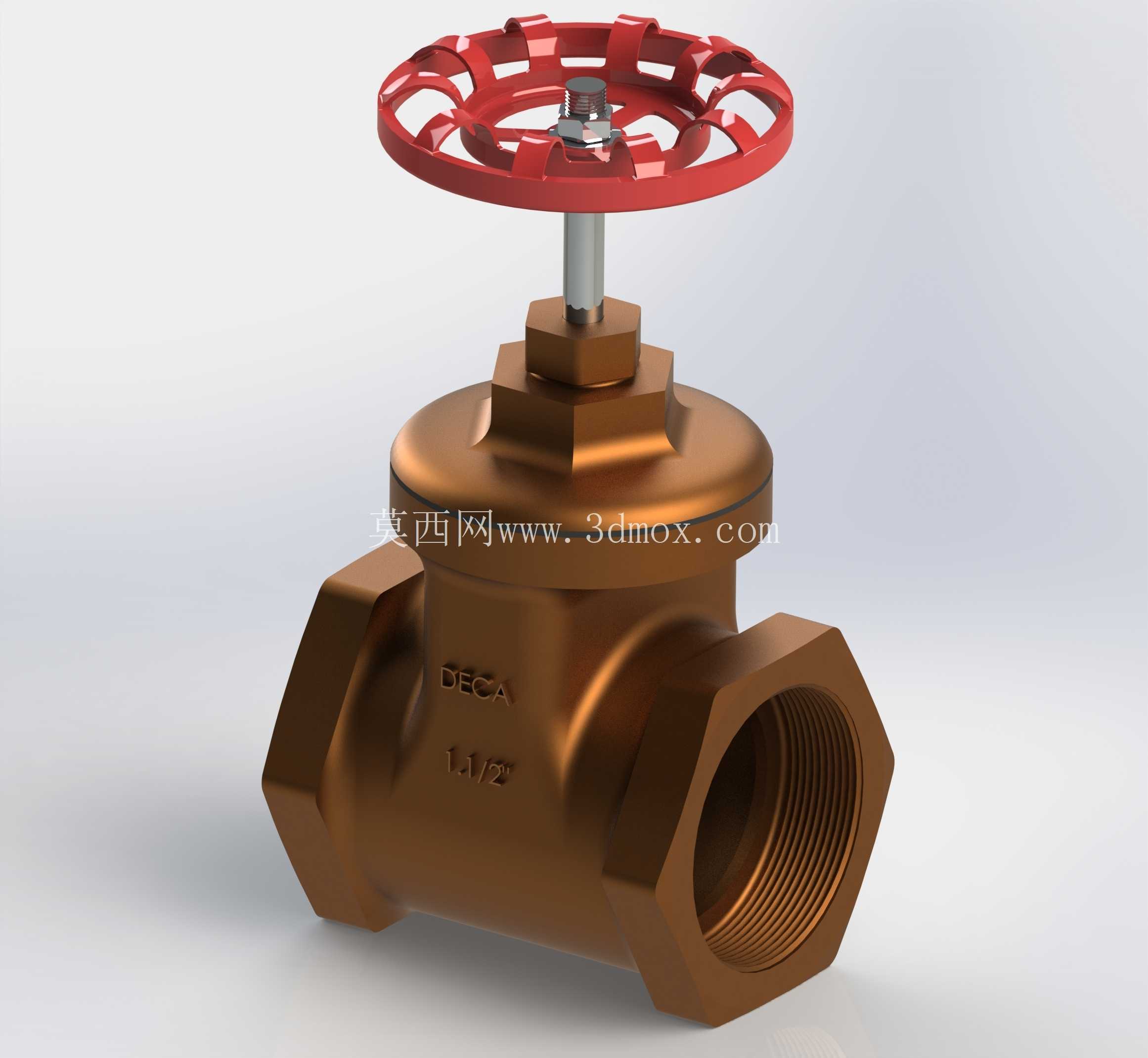

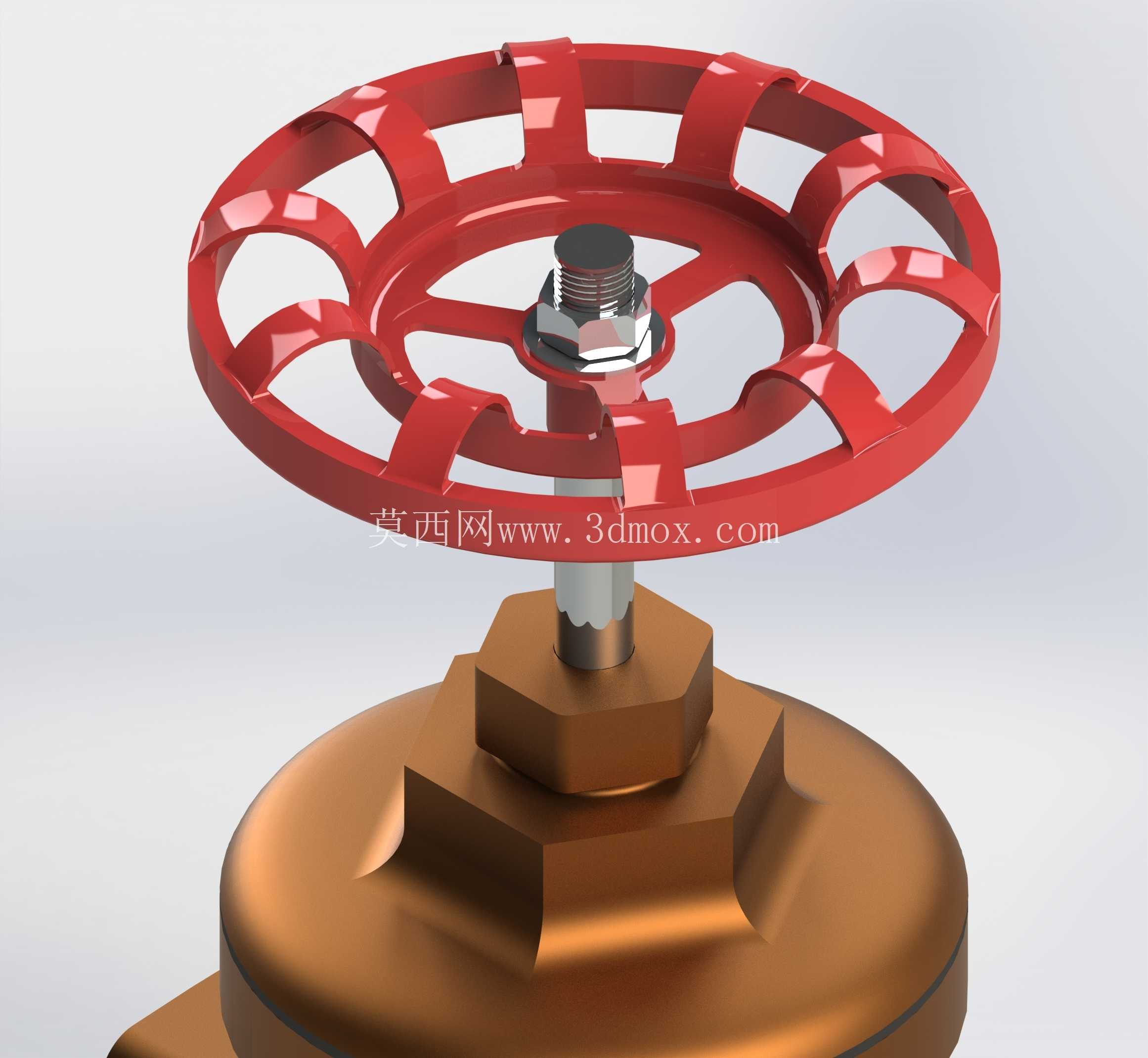

从结构设计逻辑来看，手轮采用轮辐式镂空结构，不是为了造型好看，而是手动操作时能给手指留出足够的施力空间，即使戴劳保手套操作也能稳稳卡入轮辐间隙，转动时不会打滑；手轮中心的阀杆螺母配合压盖结构，把阀杆的升降行程限制在合理区间，全开时阀板不会完全脱出阀腔，全关时也能保证密封面完全贴合。阀体上标注的1又1/2英寸规格对应DN40的公称通径，两端的内螺纹是标准55度管螺纹，安装时不需要额外焊接，只要在管端缠好生料带就能直接拧入，安装边界非常友好，不需要预留太大的操作空间，适合管路排布紧凑的场景。

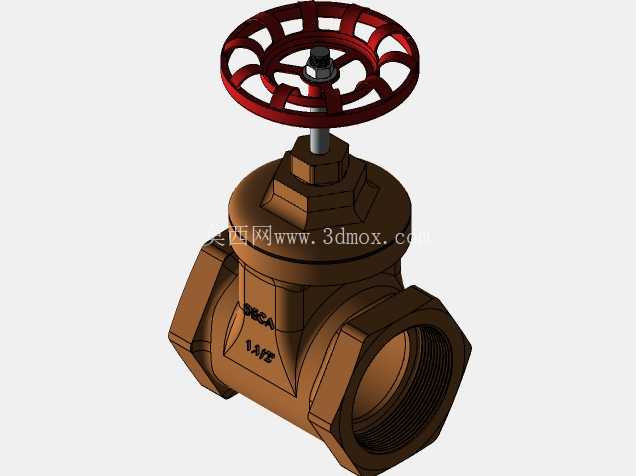

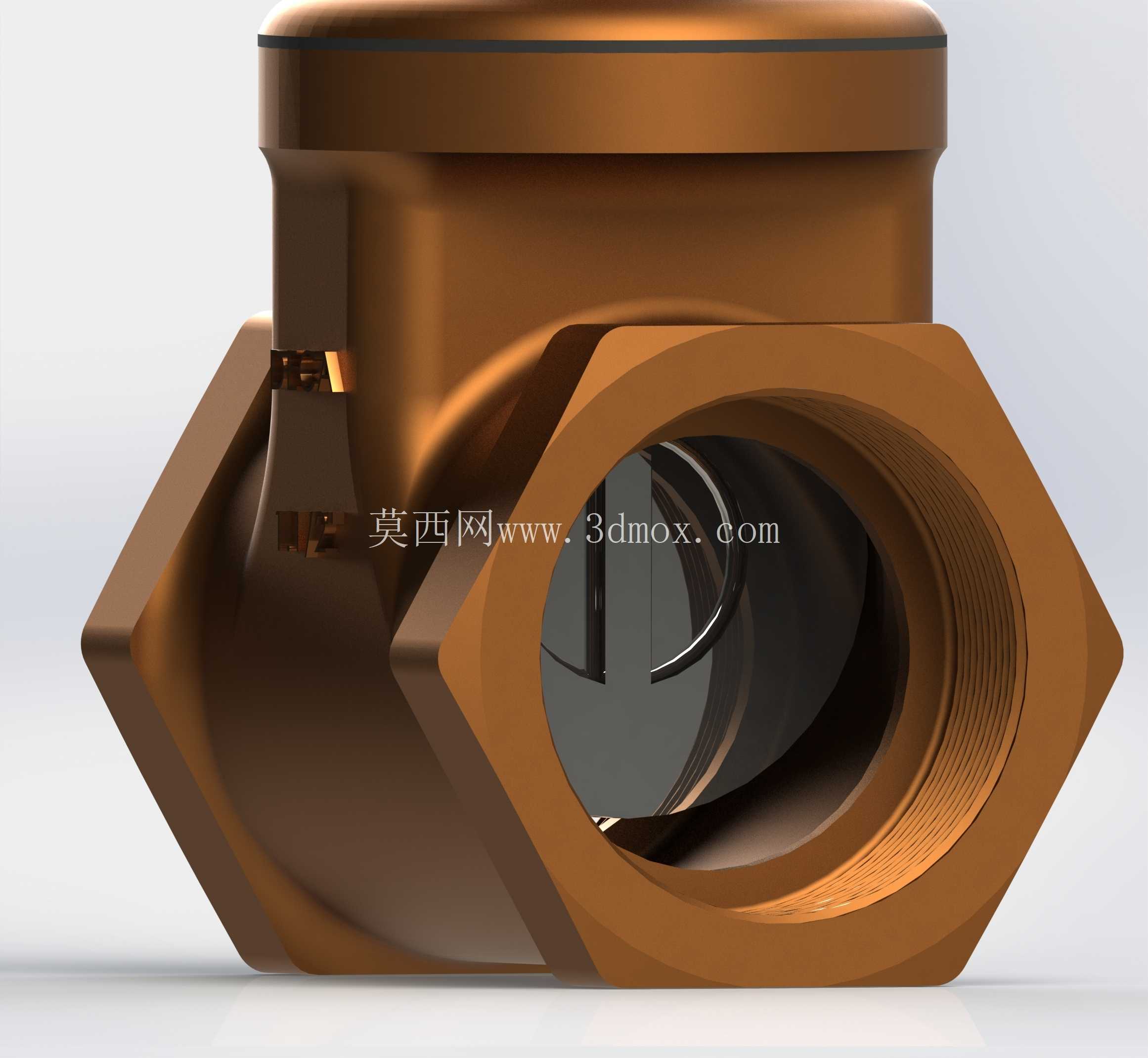

建模过程中特意还原了阀体的六角外形，这个结构不是装饰，是安装时给管钳留出的夹持位，现场安装时不用额外做夹具，直接用普通管钳卡住六角部位就能稳稳拧动阀体，不会因为夹持力过大夹裂阀体。阀腔内部的闸板采用平行式密封结构，相比楔式闸板，这种结构在低压水系统里的密封性能更稳定，不会因为管路热胀冷缩出现闸板卡涩的问题，而且启闭行程更短，手轮转大概6到8圈就能完成全开全关操作，日常检修关断时不需要花费太多时间。

实际选型时要注意，这类铜闸阀只适合公称压力1.6MPa以下的常温流体管路，不能用在高温蒸汽或者强腐蚀流体的管路上，铜材的密封面在高温下容易出现形变，会直接导致密封失效。安装时要保证阀体两端的管路同轴度，不能强行拧入错位的管路，不然会导致阀体出现内应力，长期使用可能出现阀体开裂的问题。另外阀杆部位的填料压盖在建模时也做了细节还原，实际使用中如果出现阀杆处渗漏，不需要把整个阀门拆下来，只要均匀拧紧压盖上的两个小螺栓就能压紧填料完成密封，维护成本非常低。

从建模的细节处理来看，阀体上的铸造标识、螺纹的牙型轮廓、手轮的加强筋都做了等比例还原，没有做简化处理，不管是用来做管路系统的装配模拟，还是做阀门产品的结构演示，都能直接复用，不需要再额外补做结构细节。很多新手建模时容易忽略阀体流道的圆弧过渡，这个模型里特意把流道的过渡圆角做了还原，实际流阻测试里，这个过渡结构能降低30%左右的管路流阻，不会在阀腔内部形成紊流，能减少管路运行时的水流噪音，这也是这类铜闸阀在民用给排水系统里被广泛使用的原因之一。
