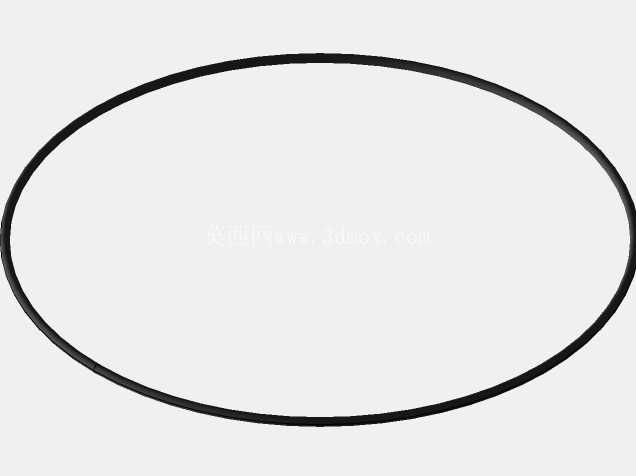

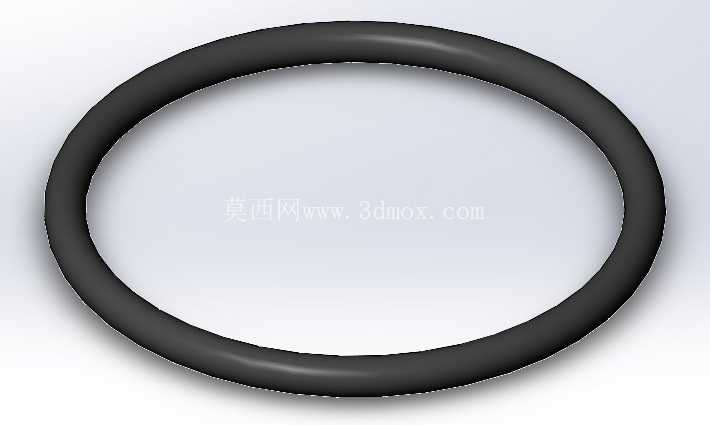

AS568标准橡胶O型密封环结构设计

项目分类:通用五金配件 发布时间:2026-01-12 ID:1115658
  • AS568标准橡胶O型密封环结构设计
  • AS568标准橡胶O型密封环结构设计

在液压泵站的阀块油路接口、气动系统的快插接头衔接处、给排水管路的法兰对接面,甚至是消费电子的防水壳体接缝里,AS568标准系列的O型圈都是出镜率最高的静密封元件,部分低线速度、低压力波动的动密封场景也会选用对应硬度规格的同系列产品,其核心作用是填充两个配合零件之间的微观装配间隙,阻断流体、气体介质的泄漏通道,维持系统的压力稳定与介质隔离。做这类密封件的三维建模时,不能只画一个简单的圆环了事,首先要吃透AS568标准里的尺寸公差逻辑——不同线径规格的O型圈,其截面直径公差、内径公差都有明确的区间要求,建模时的截面轮廓必须是正圆形,不能因为扫掠路径的曲率问题出现截面椭圆化的误差,否则后续做装配干涉检查、密封压缩量仿真时,得到的结果会和实际装配状态偏差很大。

从实际选型的角度看,这类橡胶O型圈的安装边界有几个必须注意的点:首先是安装沟槽的设计,静密封场景下的矩形沟槽深度要比O型圈的线径小15%-25%,这个压缩量是保证密封效果的核心,压缩量太小会导致介质从间隙渗漏,压缩量过大则会让橡胶材料产生永久压缩变形,大幅缩短密封件的使用寿命;沟槽的宽度要比线径大10%-20%,给O型圈受压变形留出足够的容让空间,避免橡胶被挤入两个配合零件的装配间隙里造成啃切损伤。如果是用在有压力脉冲的动密封场景,还要在O型圈的承压侧加装挡圈,防止高压下橡胶被挤入间隙。

建模过程中,扫掠路径的绘制要严格匹配安装沟槽的中心径,不能直接照搬O型圈的自由状态内径,因为O型圈安装到沟槽里之后会有一定的拉伸量,通常静密封场景下内径的拉伸率控制在2%-5%之间,这个拉伸量既能保证O型圈在沟槽里不会因为装配松动出现扭曲移位,也不会因为拉伸过度导致橡胶材料的内应力过大,加速老化开裂。很多新手建模时容易忽略的一点是O型圈的合模线处理,实际生产的橡胶O型圈在截面45度位置会有极细微的合模飞边,虽然这个飞边的尺寸很小,但在做高精度密封仿真的时候,这个细节会影响接触应力的分布判断,不过常规的设备装配建模里不需要把这个特征做出来,只要保证圆环的截面圆度、整体尺寸符合标准要求即可。

从应用场景的适配性来说,AS568系列的O型圈因为尺寸体系覆盖范围广,从内径不到1毫米的微型密封件到内径数百毫米的大规格密封件都有对应的标准号,所以不管是微型电磁阀的阀芯密封,还是大型液压油缸的活塞密封,都能找到对应的规格。不同的橡胶材质适配不同的工作介质:丁腈橡胶适配矿物油、液压油场景,氟橡胶适配高温、腐蚀性化学介质场景,三元乙丙橡胶则适配水基介质、户外耐候场景,建模时虽然不需要体现材质的微观差异,但可以通过外观质感的区分来对应不同材质的选型,方便装配图里的物料区分。

在做整机装配的干涉检查时,要重点核对O型圈安装位置的导入倒角,两个配合零件的装配端必须有15-30度的导入倒角,倒角的最小尺寸要大于O型圈的线径压缩量,避免装配过程中尖锐的金属棱边刮伤O型圈表面,造成隐性的密封损伤。很多现场出现的密封泄漏问题,并不是O型圈本身的尺寸不合格,而是装配过程中没有注意导入倒角的保护,或者装配时在O型圈表面残留了金属切屑、毛刺等硬质杂质,压合之后杂质刺破橡胶密封面导致泄漏。另外,O型圈的安装沟槽表面粗糙度也有明确要求,静密封场景下沟槽底面的粗糙度要达到Ra1.6以上,侧面要达到Ra3.2以上,过于粗糙的表面会在橡胶受压时产生微观的切削效应,长期使用后会在密封面产生细微的渗漏通道。

做这类标准件的三维模型,核心价值是给后续的整机设计提供准确的装配参考,不需要做过多的冗余特征,只要把自由状态下的截面尺寸、整体环径做准确,就能满足装配检查、BOM清单生成、密封压缩量校核的需求。很多工程师在调用标准O型圈模型时,会直接根据沟槽尺寸调整模型的压缩状态,用来模拟实际装配后的接触形态,这时候模型的原始尺寸精度就显得尤为重要,如果原始模型的线径、内径尺寸和标准值有偏差,后续的仿真结果就完全没有参考价值。
