DN50长半径90度不锈钢弯头管件

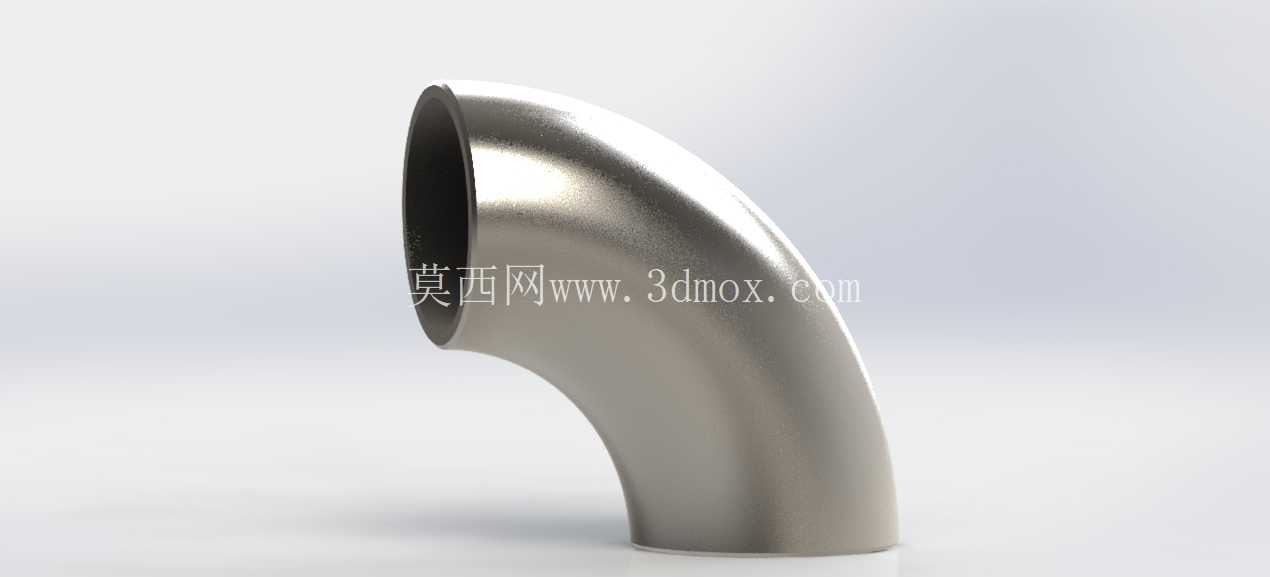

　　在民用建筑给排水、工业流体输送、化工介质管路、暖通空调循环水系统等诸多管路布设场景中，90度转向的管路走向调整是管路设计中最常见的布设需求，这类转向位置的管件选型直接决定了管路的流体阻力、密封可靠性与长期运行稳定性，长半径90度弯头正是这类转向场景下应用占比最高的核心管件之一。这款公称通径DN50的长半径90度弯头，曲率半径符合长半径管件的常规设计逻辑，即弯曲半径为公称通径的1.5倍，相比同通径的短半径弯头，它的流道过渡更平缓，介质流经转向位置时的局部阻力系数更低，能够有效减少介质在转向处的紊流、压降与冲蚀磨损，尤其适合输送带有固体颗粒的浆液、高速流动的气体或是对压降控制要求较高的洁净流体管路。

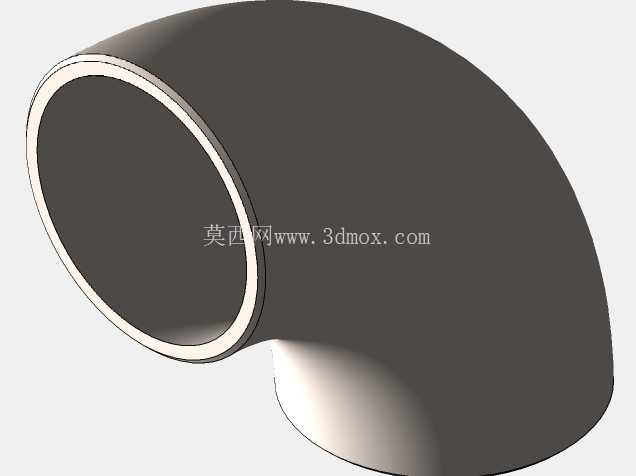

　　从设计层面来看，这款弯头严格遵循ASME B16.9管件尺寸标准，壁厚等级对应Sch40系列，适配同压力等级的无缝钢管或焊接钢管的对接安装需求，两端的对接端面尺寸与同通径Sch40管材的外径完全匹配，现场安装时可直接采用对接焊的方式与管路连接，无需额外配置变径接头或转换连接件，能够有效减少管路的连接节点数量，降低潜在的泄漏风险点。弯头的整体外形为光滑的弧形弯管结构，内外壁均做了圆弧过渡处理，不存在直角转折或流道突变的结构，介质在流道内能够顺着弧形壁面平稳转向，避免了直角转向处容易出现的介质滞流区，对于输送易结垢、易沉积的介质时，能够减少杂质在弯头位置的沉积概率，降低管路堵塞的维护频率。

　　在实际工程选型中，这类长半径弯头通常会优先布设在管路的主干线转向位置、泵出口的转向段以及长距离输送管路的转向节点，这些位置要么对流体阻力控制要求高，要么介质流速较快，长半径结构的低阻力、耐冲蚀特性能够更好地匹配工况需求；而在空间受限的管路布设场景，比如设备内部的紧凑管路、狭小管井内的管路转向，才会考虑选用短半径弯头来节省安装空间。从安装边界来看，这款DN50长半径弯头的安装占用空间需要结合弯曲半径计算，两个端面的中心距为1.5倍公称通径对应的尺寸，现场布设管路时需要提前预留足够的安装操作空间，尤其是焊接作业时的焊枪操作空间，避免因空间不足导致焊接质量不达标。

　　弯头的壁厚均匀性是影响其承压能力的关键设计指标，这款弯头在建模过程中严格控制了弯制过程中的壁厚减薄量，弧形段的外侧壁厚减薄率控制在标准允许的范围内，内侧的壁厚增厚也不会导致流道通径出现明显缩小，保证整个弯管段的通流面积与两端连接的管材保持一致，不会出现局部通径缩小导致的节流问题。在不同的应用场景中，这款弯头可以适配多种材质的管路系统，当用于生活给排水系统时，可采用不锈钢或镀锌材质的对应管件，满足饮用水卫生要求；用于化工管路时，可根据输送介质的腐蚀特性选配合金钢或衬塑材质的同尺寸弯头，尺寸标准的统一保证了不同材质管件的互换性，设计人员在进行管路三维建模时，可以直接调用这个标准尺寸的模型进行管路装配，无需反复核对安装尺寸，能够有效提升管路设计的效率，减少设计阶段的尺寸错配问题。在管路系统的应力分析中，长半径弯头的柔性优于短半径弯头，能够更好地吸收管路运行过程中因热胀冷缩产生的位移应力，降低管路支架的受力负荷，在高温介质输送管路中，这一特性能够有效减少管路因热应力导致的焊缝开裂、支架变形等故障风险。日常管路维护中，这类标准尺寸的弯头通用性极强，备件采购与替换非常便捷，不需要定制特殊尺寸的配件，能够大幅缩短故障维修的停机时间。
