外螺纹连接式螺旋导流喷嘴结构设计

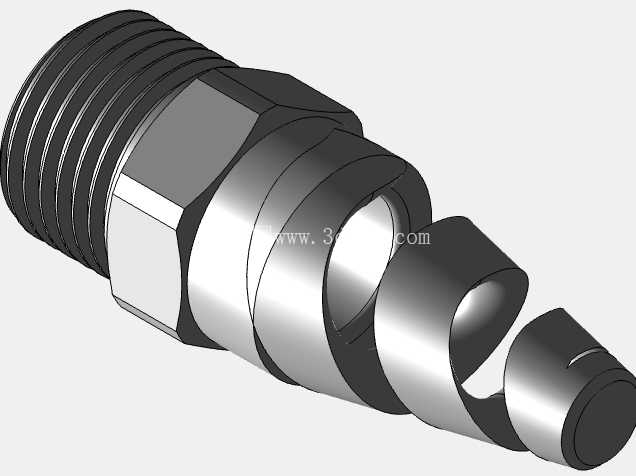

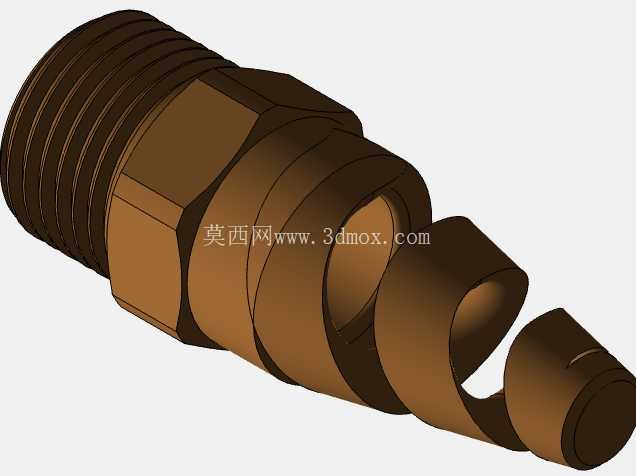

　　这款螺旋结构喷嘴在工业喷淋场景中适配性极强，常见于废气洗涤塔、脱硫除尘工段、消防喷淋系统、农业喷灌管路、化工介质分布装置中，核心作用是将管路内输送的压力流体打散为均匀覆盖的喷淋面，相比传统实心锥或空心锥喷嘴，它的无内芯流道设计能大幅降低含杂质流体的堵塞概率，在处理含悬浮颗粒的污水、脱硫浆液场景中，运维周期可比带内嵌叶片的喷嘴延长三倍以上。从结构设计逻辑来看，上端采用标准外螺纹连接段，螺纹公差按照普通管路连接的6g级精度控制，安装时可直接匹配对应通径的内螺纹管路接头，无需额外转接件，螺纹段下方设置的六角凸台是专门为安装扳手预留的受力位，现场装配时可以用普通开口扳手卡紧凸台完成拧紧操作，避免直接夹持螺旋导流段造成结构变形，影响喷淋角度。

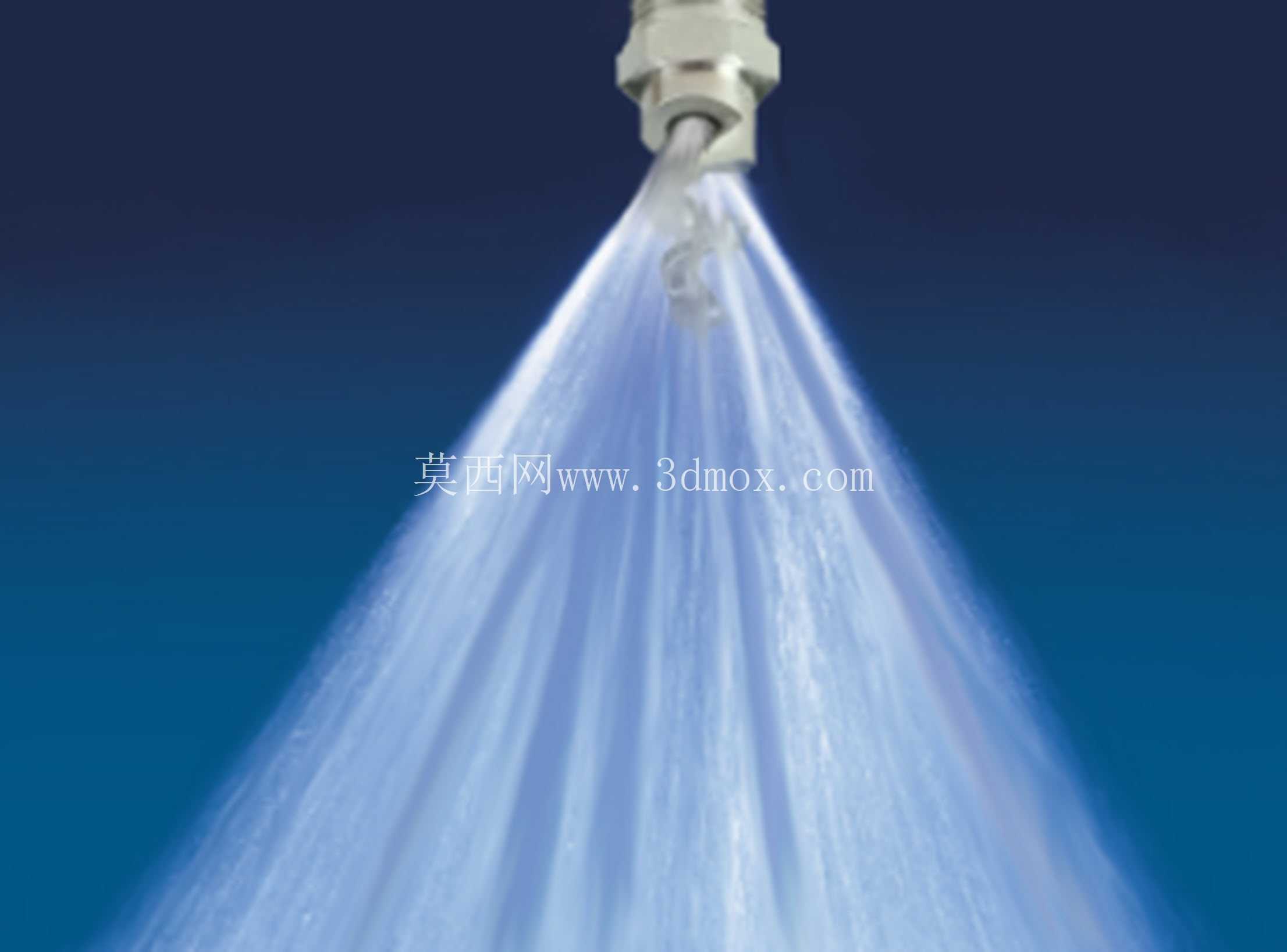

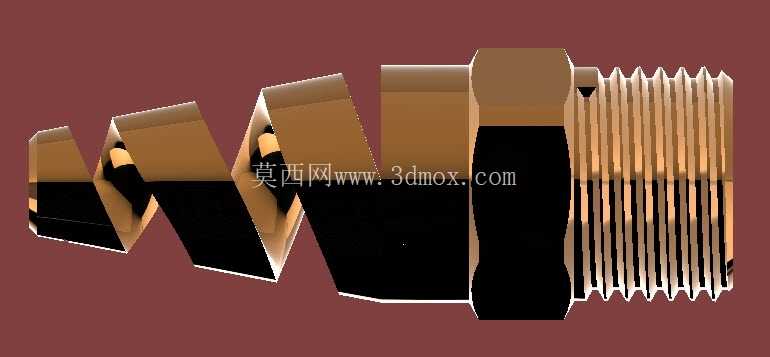

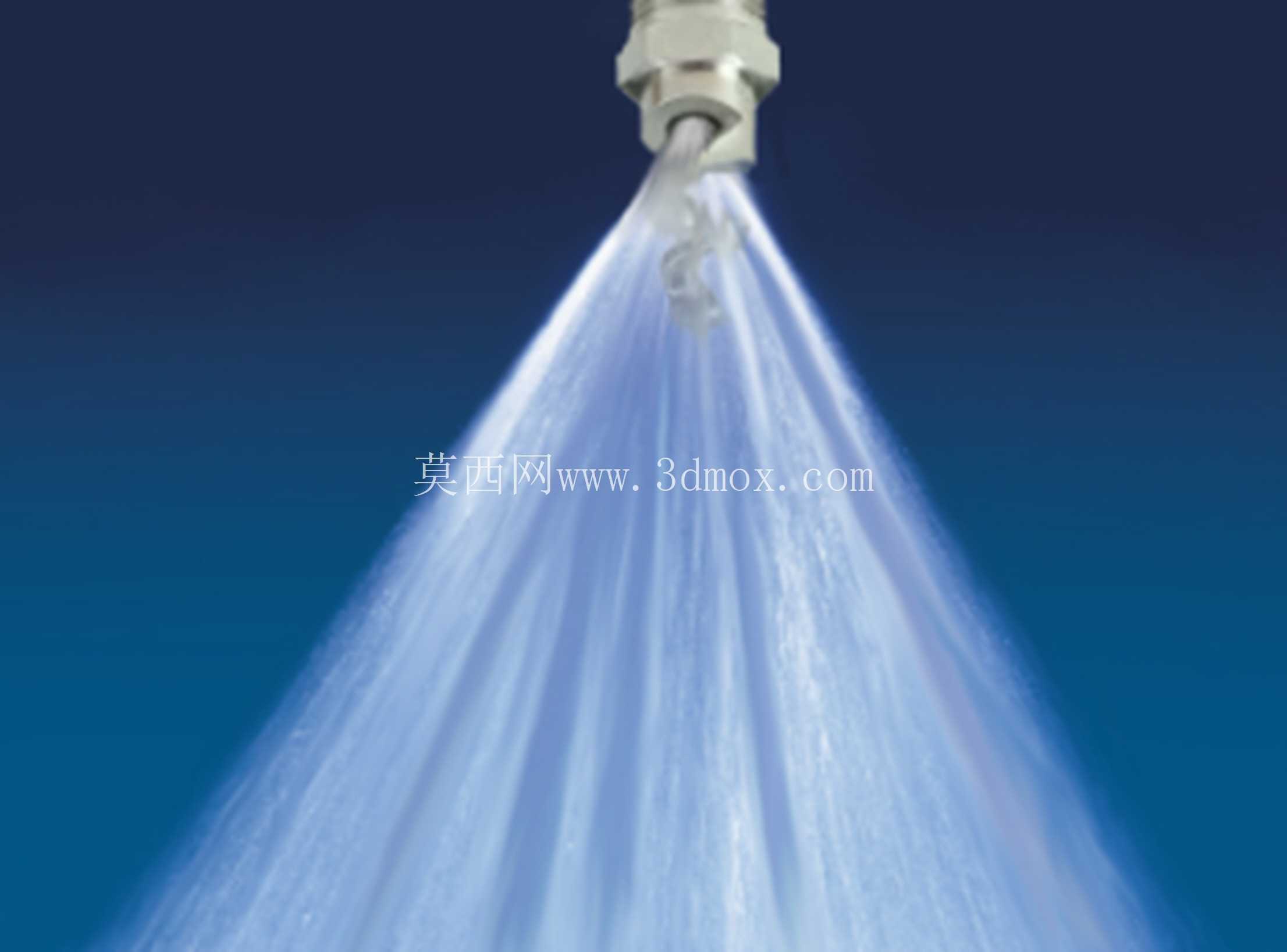

　　下部的螺旋导流段采用连续变径螺旋面设计，流体从上端内腔进入后，会顺着螺旋曲面的导向逐步改变流向，从螺旋片之间的开放缝隙沿切线方向甩出，不同层级的螺旋片会将流体分割为多层锥形液膜，液膜在空气阻力作用下破碎为粒径分布均匀的液滴，覆盖范围可通过入口压力调整，常规0.2MPa供水压力下，喷淋覆盖角可稳定在120度左右，不会出现局部喷淋盲区。建模过程中需要重点控制螺旋面的壁厚均匀性，整个喷嘴采用黄铜材质加工时，壁厚偏差控制在0.5mm以内，避免铸造或机加工过程中出现局部壁厚过薄导致的受压破损，螺旋片的边缘做了0.2mm的圆角过渡，既可以减少流体经过时的阻力损失，也能避免安装过程中锐边划伤操作人员。

　　安装边界方面，上端螺纹段的长度按照管路连接的标准旋合长度设计，拧紧后六角凸台的下端面可与管路接头的密封端面完全贴合，中间加装密封垫片即可完成密封，无需额外涂覆密封胶，整个喷嘴的轴向总长度控制在同通径传统喷嘴的1.2倍以内，不会因为结构过长导致安装空间不足，下部螺旋段的最大外径比上端螺纹的大径小2mm，安装时可以顺利穿过预留的安装孔位，不会出现卡滞。在流体通道的设计上，整个内腔没有突变的截面，从螺纹段的圆柱形内腔到螺旋段的过渡位置采用15度锥面平滑过渡，减少流体在腔体内的紊流，降低工作过程中的振动和噪音，即使在1.0MPa的高压工况下，喷嘴本身的结构应力也能控制在黄铜材质许用应力的60%以内，长期工作不会出现结构疲劳开裂。

　　针对不同的应用场景，螺旋片的导程可以做对应调整，比如用于消防快速降温的场景，可适当加大导程，增大大粒径液滴的占比，提升冲击降温效果；用于除尘加湿的场景，可适当减小导程，细化液滴粒径，提升粉尘捕捉效率，这款模型的参数化结构可快速调整导程、通径、螺纹规格，适配不同的工况需求。建模时螺旋曲面与上端六角凸台、螺纹段的衔接位置做了相切处理，避免出现应力集中的尖角，在做有限元受力分析时，这些衔接位置的应力集中系数可控制在1.2以内，满足长期承压工作的结构强度要求，外表面的粗糙度按照机加工Ra3.2控制，既可以减少流体附着，也能避免加工刀痕造成的应力集中。
