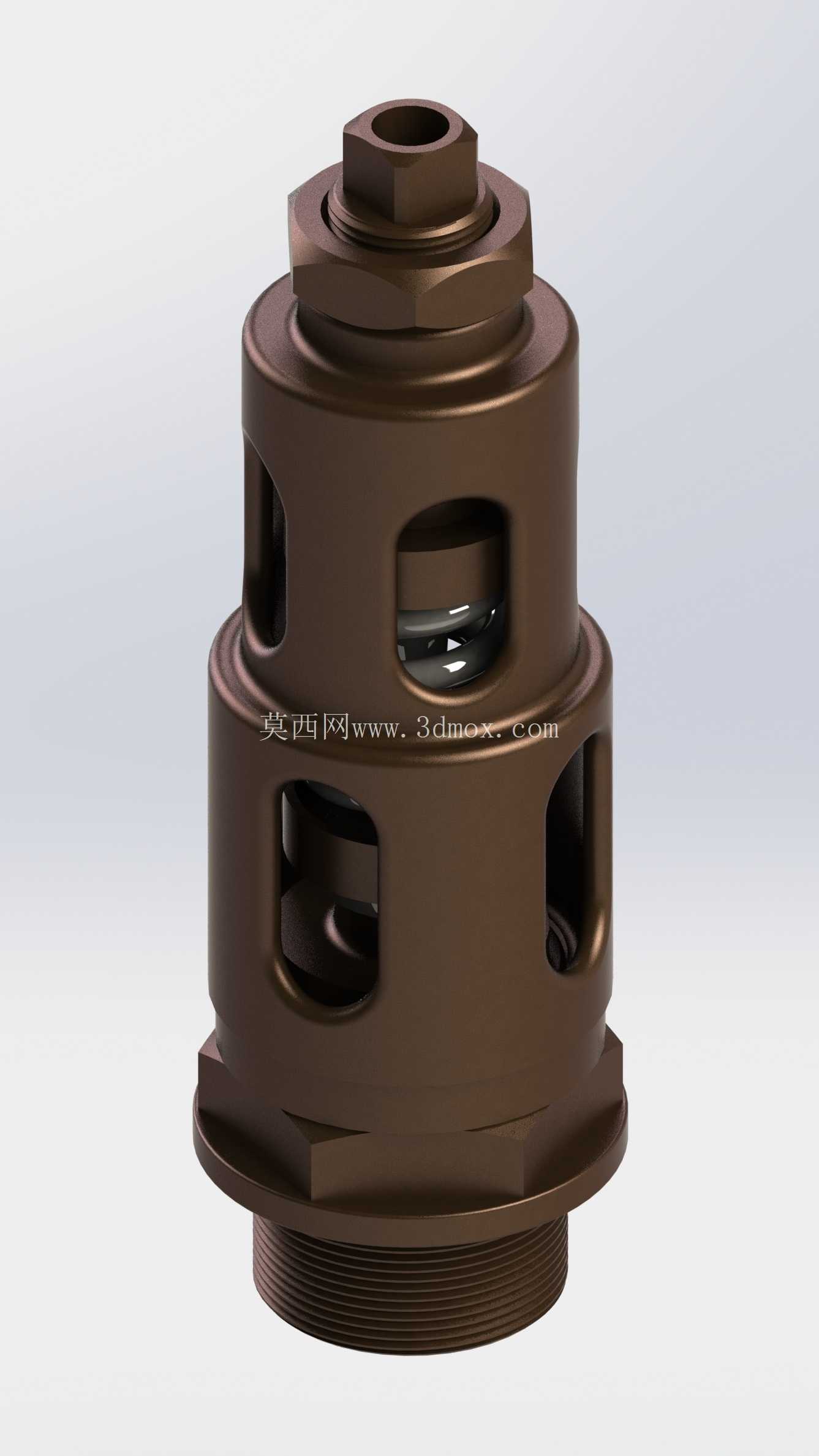

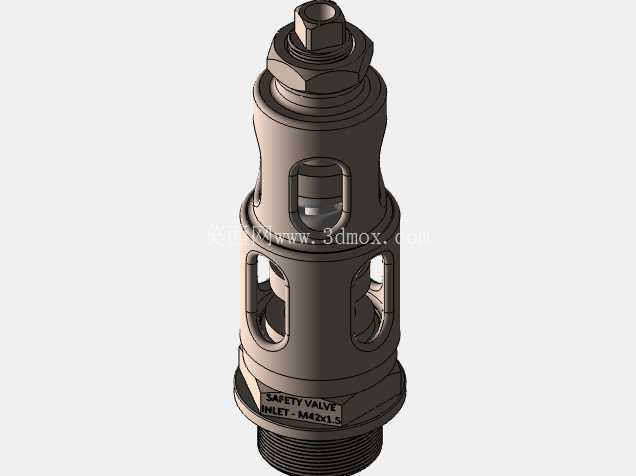

M42x1.5螺纹接口弹簧式安全阀结构

这款弹簧式安全阀采用M42x1.5细牙螺纹作为安装接口，在液压系统、小型压力容器、压缩空气管路、润滑供油回路中都有广泛适配场景，核心作用是在管路内部压力超过设定阈值时自动开启泄放，待压力回落至安全区间后自动复位闭合，避免管路、容器因超压出现爆裂、密封失效、元件损坏等故障，是压力管路系统中必备的安全保护元件。

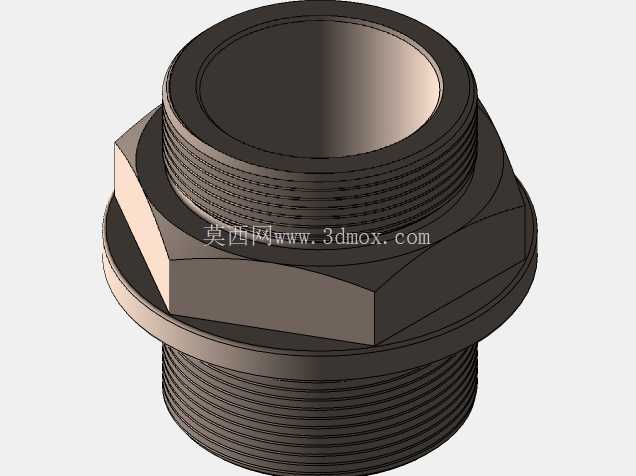

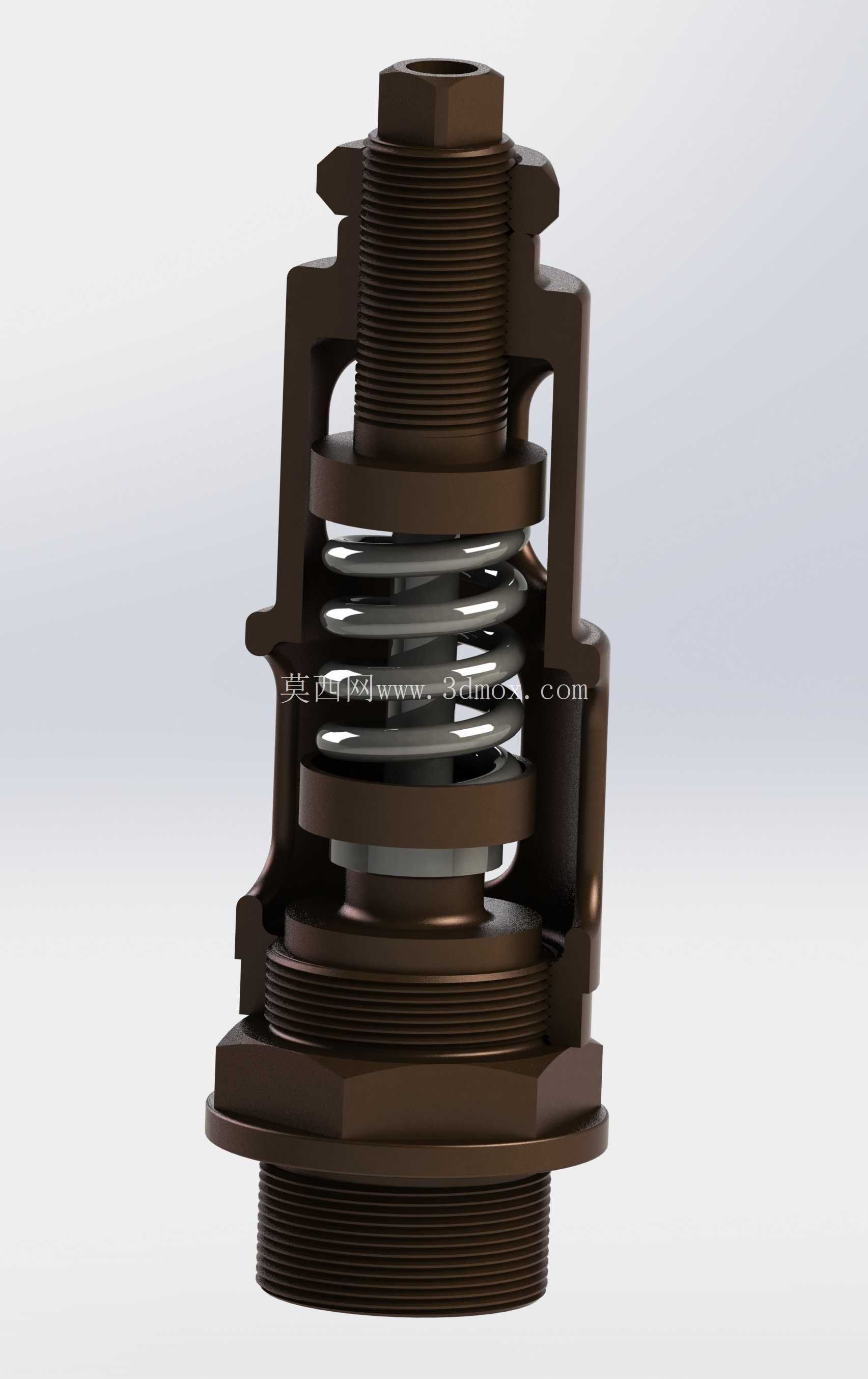

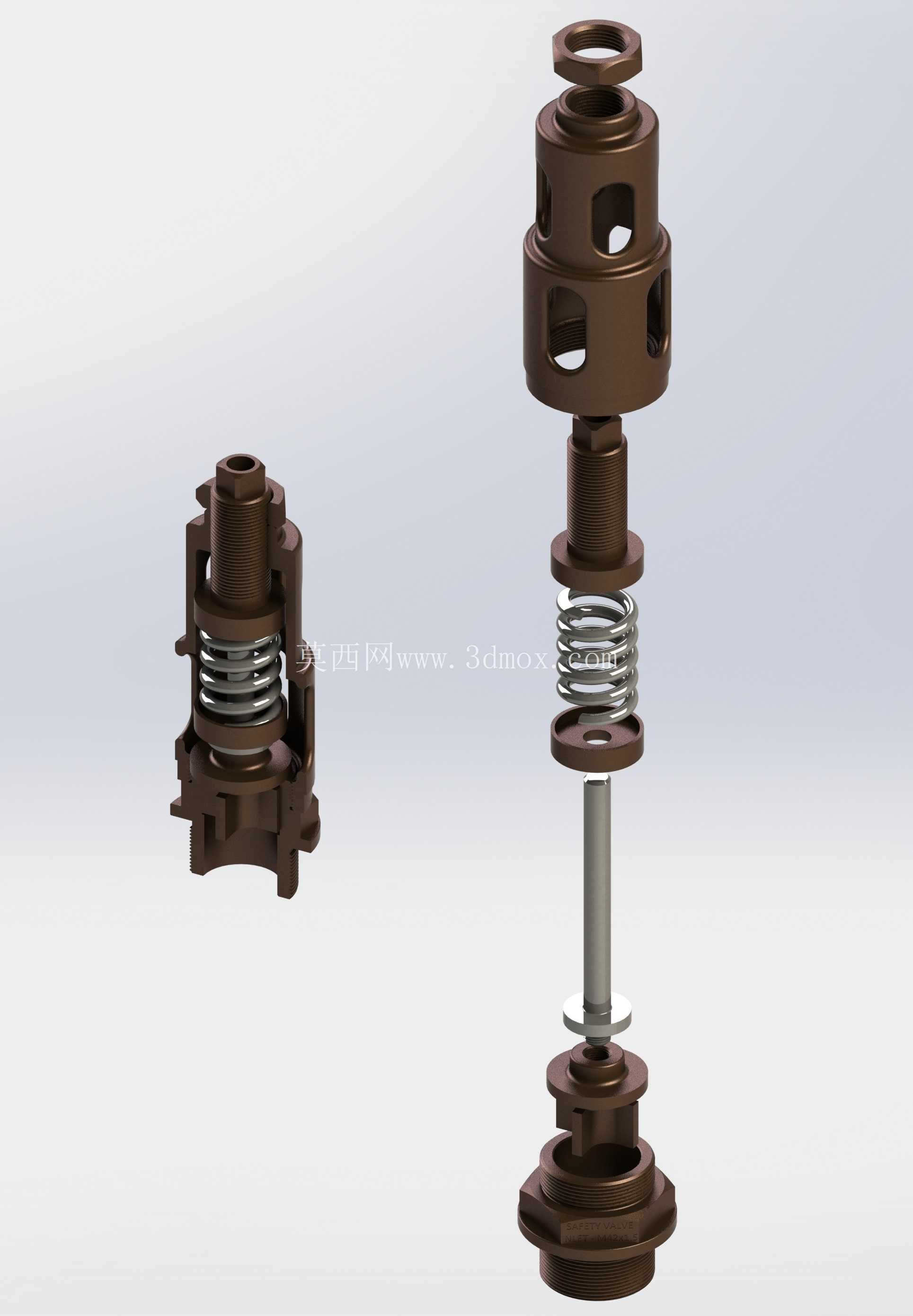

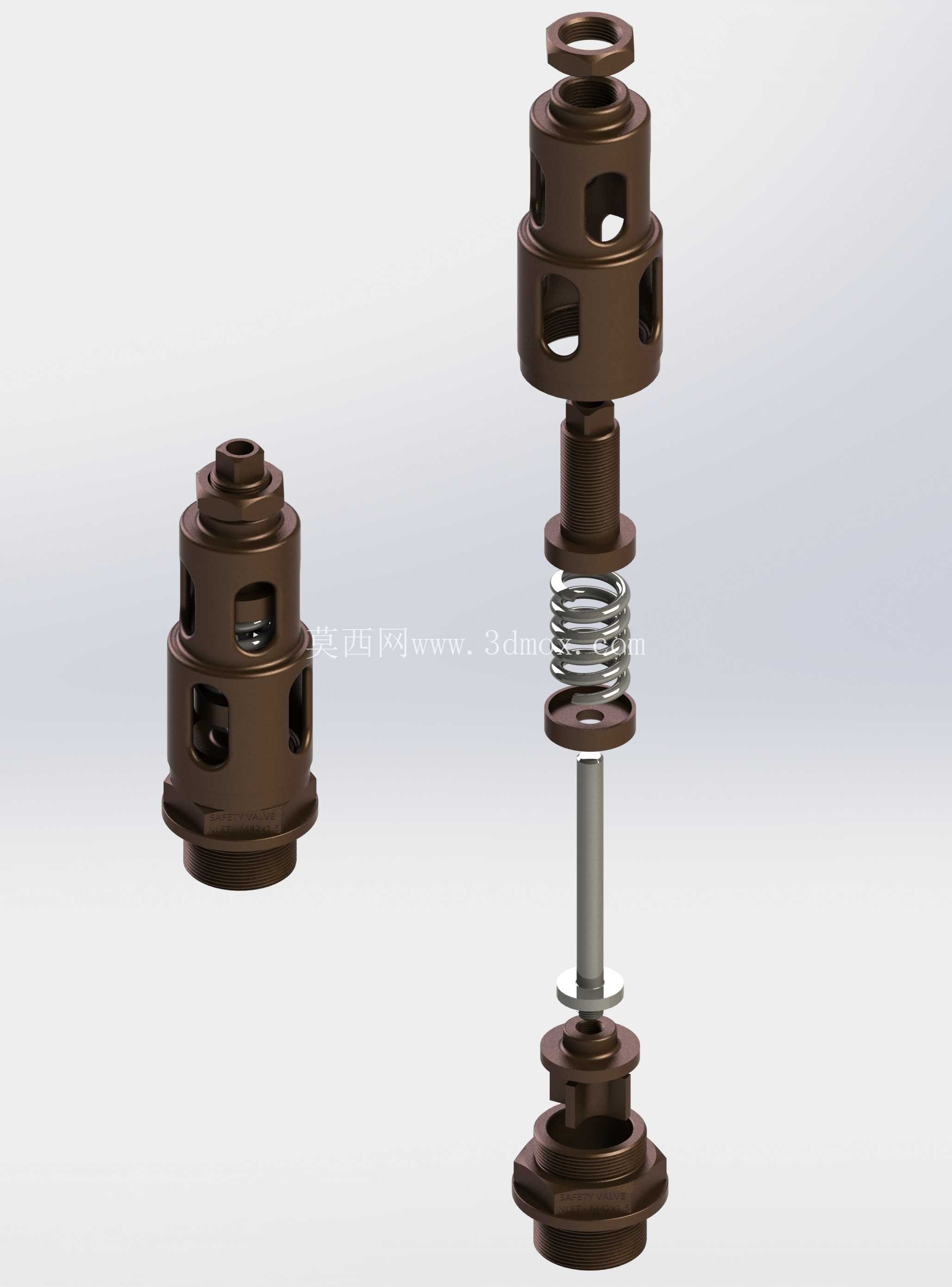

从结构设计逻辑来看，整体采用同轴叠装布局，底部为外螺纹连接段，直接旋入管路预设的内螺纹安装位即可完成固定，无需额外法兰转接件，适合安装空间紧凑、管路通径匹配的中低压工况。阀体下部设置进液通道，介质压力直接作用在阀瓣下端面，克服上部弹簧的预紧力实现启闭动作，这种直动式结构响应速度快，泄放动作滞后量小，对瞬间压力冲击的敏感度高，能在压力超调的第一时间完成泄放动作。

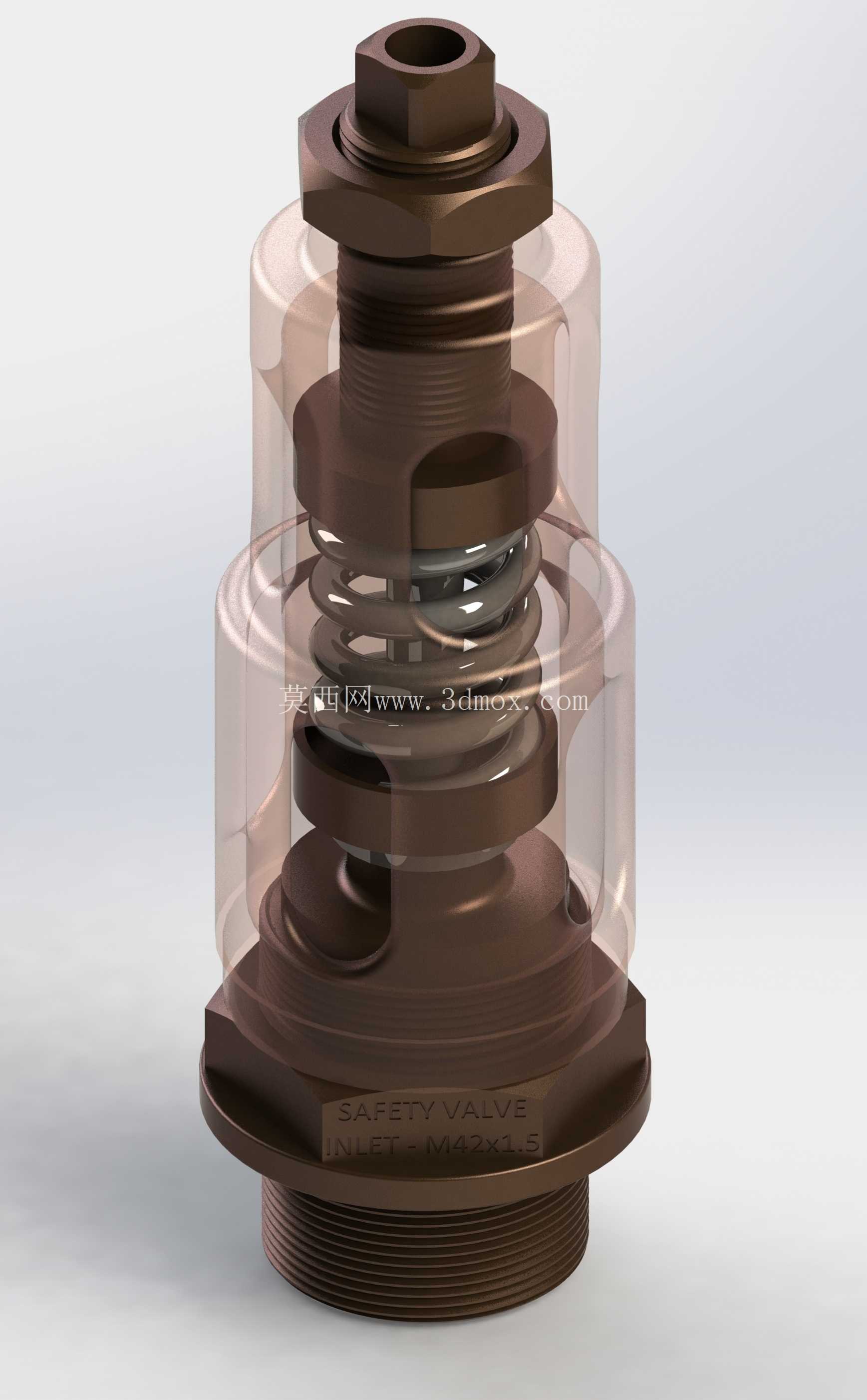

弹簧被封装在中部透明护罩内部，既可以直观观察弹簧的压缩状态、是否出现锈蚀或断裂失效，也能避免外界粉尘、水汽直接接触弹簧与阀杆配合面，降低运动副卡滞的概率。上部的调节螺母与锁紧螺母结构，用于设定弹簧的预压缩量，以此匹配不同的开启压力阈值，调节完成后通过锁紧螺母固定位置，避免设备运行过程中振动导致预紧力偏移，造成开启压力不准的问题。顶部的外螺纹接口为泄放口，可外接引流管路，将泄放的介质引导至指定回收区域，避免高压介质直接喷溅造成周边设备损坏或人员伤害。

从安装边界来看，整体为回转体结构，最大外径位于中部护罩位置，安装时需要预留足够的径向操作空间，满足扳手拧动底部螺纹、上部调节螺母的操作需求；轴向尺寸从底部螺纹端面到顶部泄放口端面的总长度，适配常规管路旁通安装的空间要求，不会与周边管路、支架产生干涉。M42x1.5细牙螺纹的密封性能优于粗牙螺纹，配合螺纹密封带或密封胶使用，可在1.6MPa以下的中低压管路中实现可靠密封，不会出现连接位置渗漏的问题。

阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面的密封比压更高，在闭合状态下能实现更好的密封效果，避免正常工作压力下出现介质内漏。阀杆与上部导向套采用小间隙配合，保证阀瓣启闭过程中始终保持同轴度，不会出现偏磨导致密封面失效的问题。所有金属部件均做了氧化防锈处理，适配常规矿物油、压缩空气、水基介质的工作环境，不会因短期接触介质出现锈蚀卡滞。透明护罩采用高强度工程塑料材质，具备一定的抗冲击能力，日常巡检时可以直接观察内部弹簧、阀杆的动作状态，无需拆解设备就能判断安全阀是否正常工作，降低日常维护的工作量。

在实际选型应用中，这款安全阀适合用在小型液压站的压力保护、车间压缩空气支路的超压泄放、小型润滑系统的压力过载保护、低压储水罐的超压泄放场景，安装时需要保证阀瓣轴线垂直于水平面，避免倾斜安装导致阀瓣自重影响开启精度，同时泄放口的引流管路不能设置过小通径，避免泄放时背压过高影响安全阀的正常泄放能力。日常维护时只需要定期观察护罩内部弹簧状态，在设备停机时手动扳动测试阀瓣动作是否顺畅，无需频繁拆解检修，整体结构可靠性高，运动部件少，长期运行的故障率较低。
