法兰连接液体旋启式止回阀结构设计

在民用给排水、工业液压输送、化工流体管路等场景中，管路介质倒流是极易引发泵组叶轮反转、管路水锤冲击、上游介质污染的核心风险点，这款法兰连接式液体止回阀，正是针对这类工况开发的管路控制部件，核心作用是仅允许介质沿设计流向单向通行，在泵组停机、管路压力波动时自动截断反向流路，为整套管路系统提供被动式防护。

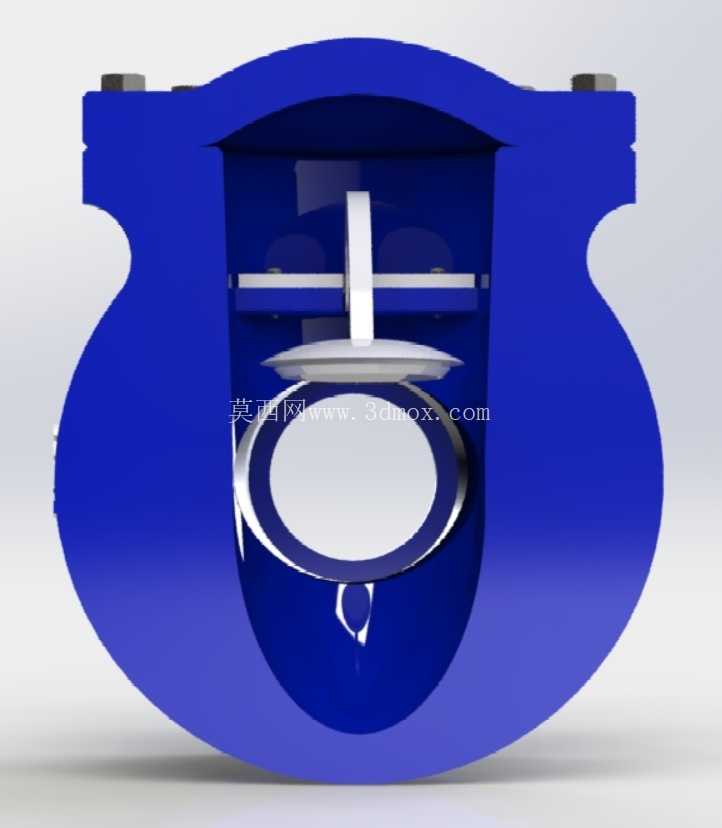

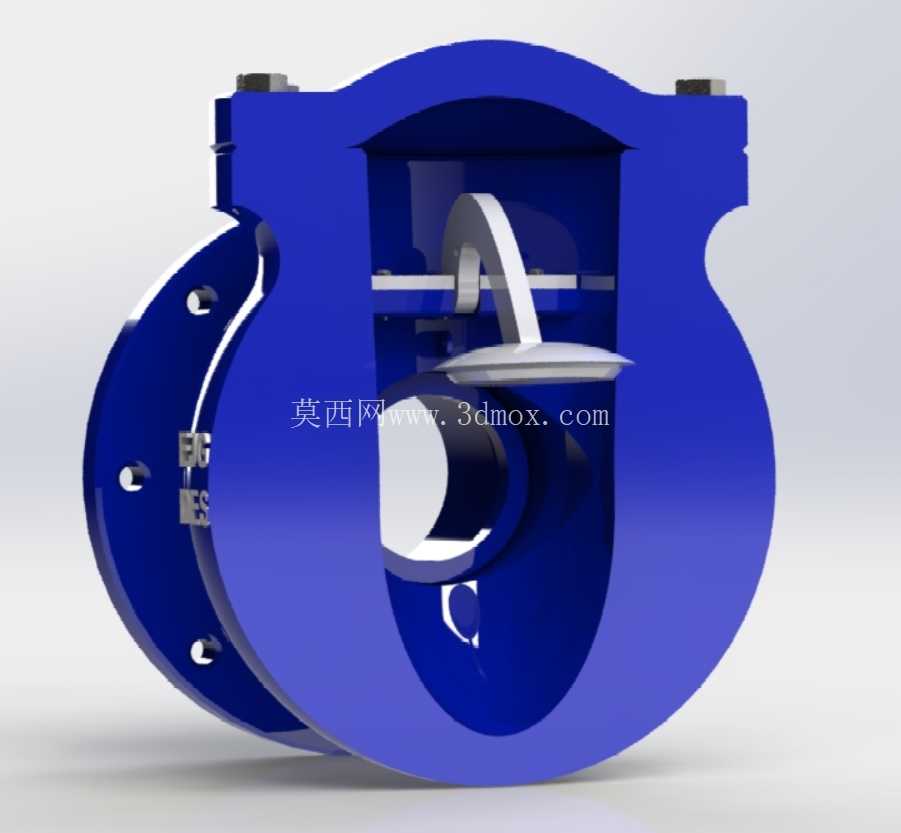

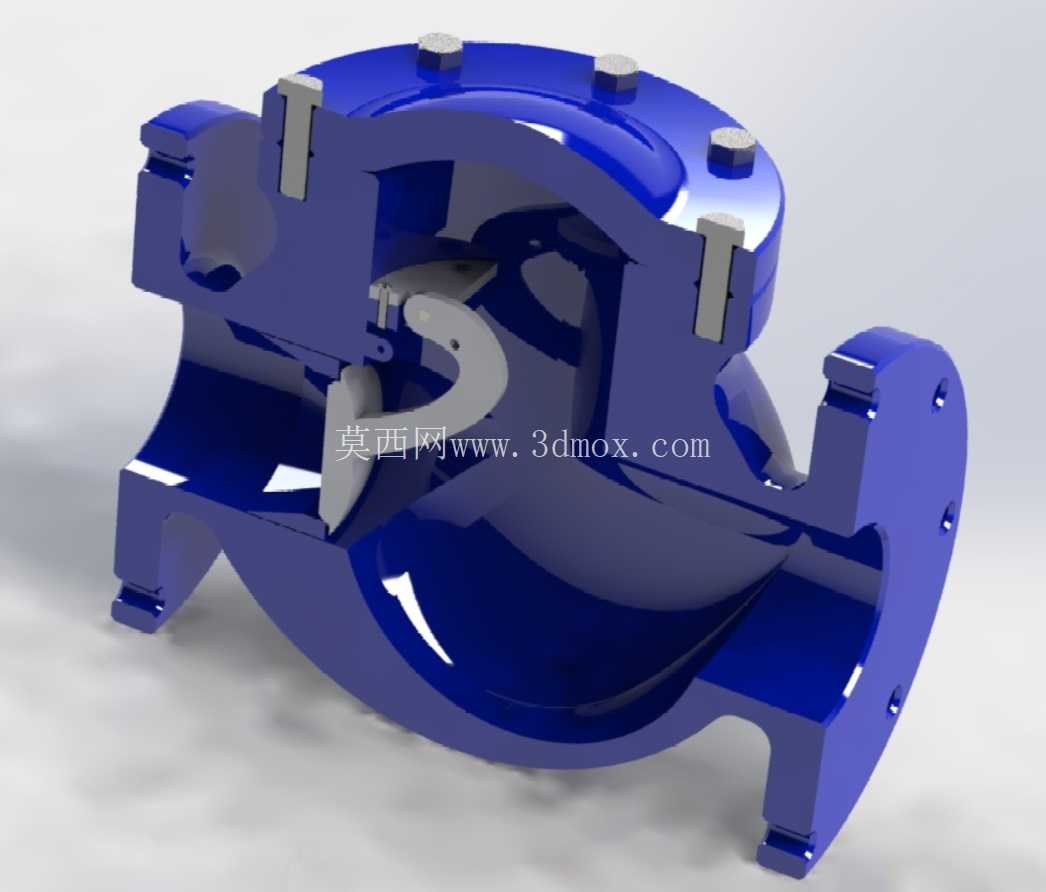

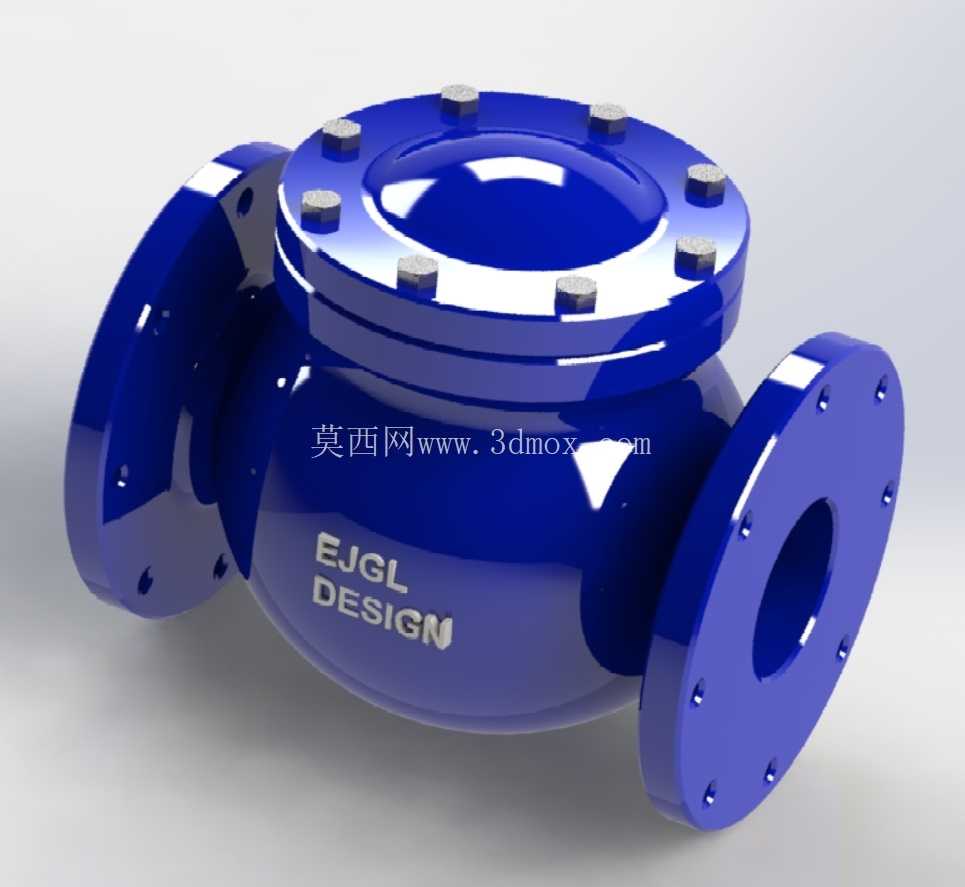

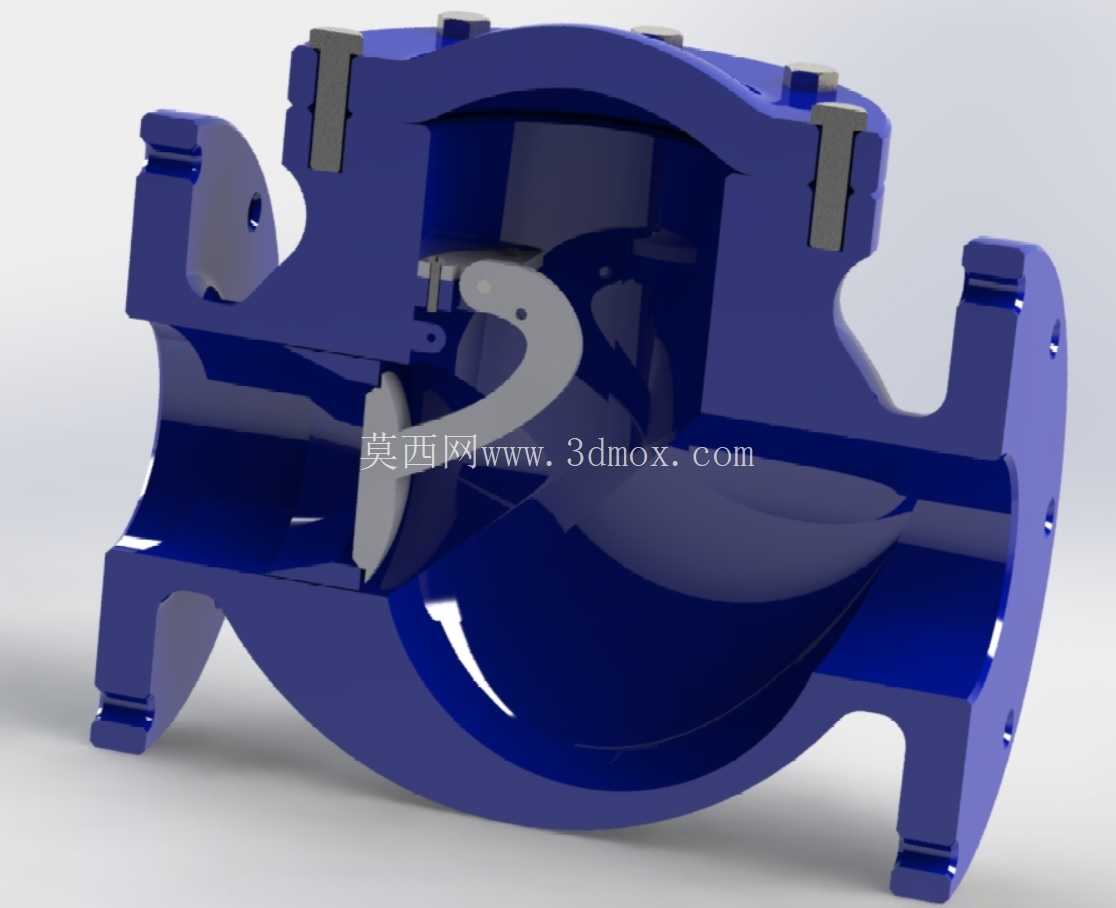

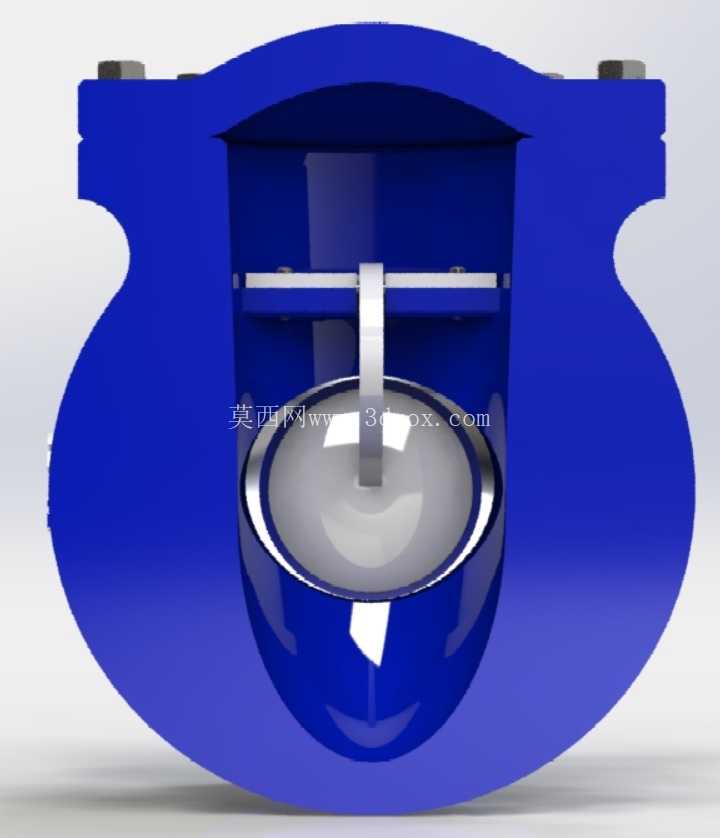

从结构设计逻辑来看，这款止回阀采用了经典的旋启式阀瓣结构，区别于升降式止回阀对介质流向垂直度的严苛要求，旋启式结构的流道阻力更小，适配水平、垂直等多种管路走向，尤其适合大口径、大流量的液体输送场景。阀体采用球形中腔设计，相比直通式结构拥有更大的内部容腔，阀瓣开启时可以完全贴附到中腔内壁，最大限度降低对介质通流截面的占用，减少管路沿程压力损失，对于长距离输送、低扬程泵组配套的场景，这种低流阻设计能有效降低系统运行能耗。阀体两端采用标准凸面法兰连接结构，法兰盘上的螺栓孔采用圆周均布设计，安装时可根据管路走向调整周向安装角度，适配不同现场的管路排布需求，法兰密封面的凸台高度、粗糙度均匹配通用管路法兰标准，无需额外加工转接件即可直接对接同压力等级的管路法兰，降低现场安装的适配成本。

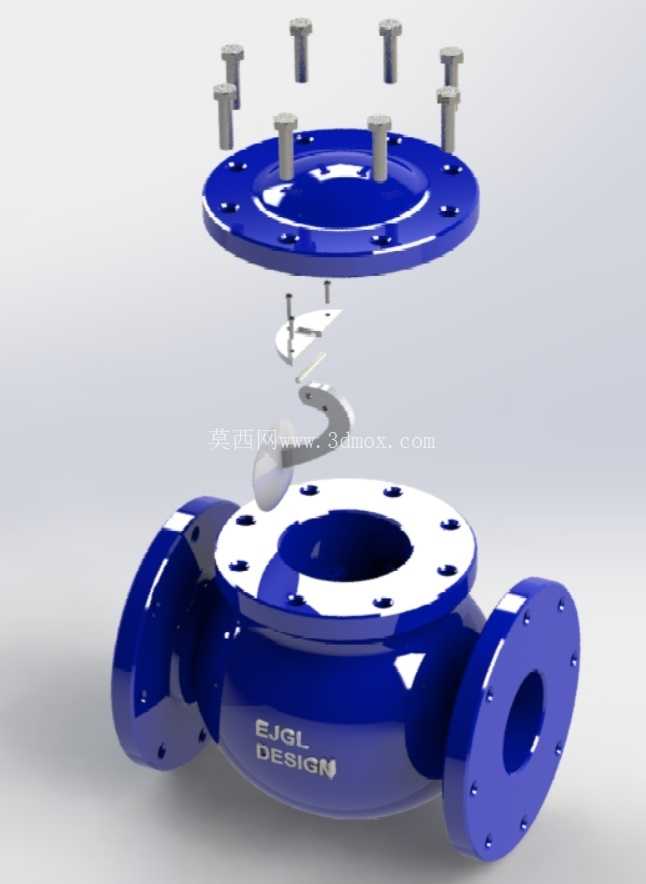

顶部阀盖采用多螺栓圆周压紧的密封结构，阀盖与阀体中腔的密封面设置了环形密封槽，可适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同输送介质的温度、耐腐蚀密封需求；均匀分布的螺栓预紧力可以保证密封面各位置压力一致，避免局部预紧力不足导致的介质渗漏，同时这种可拆卸阀盖结构也为后期阀瓣、密封件的检修更换提供了操作空间，无需将整个阀体从管路上切割拆除即可完成内部易损件的维护，大幅降低后期运维成本。

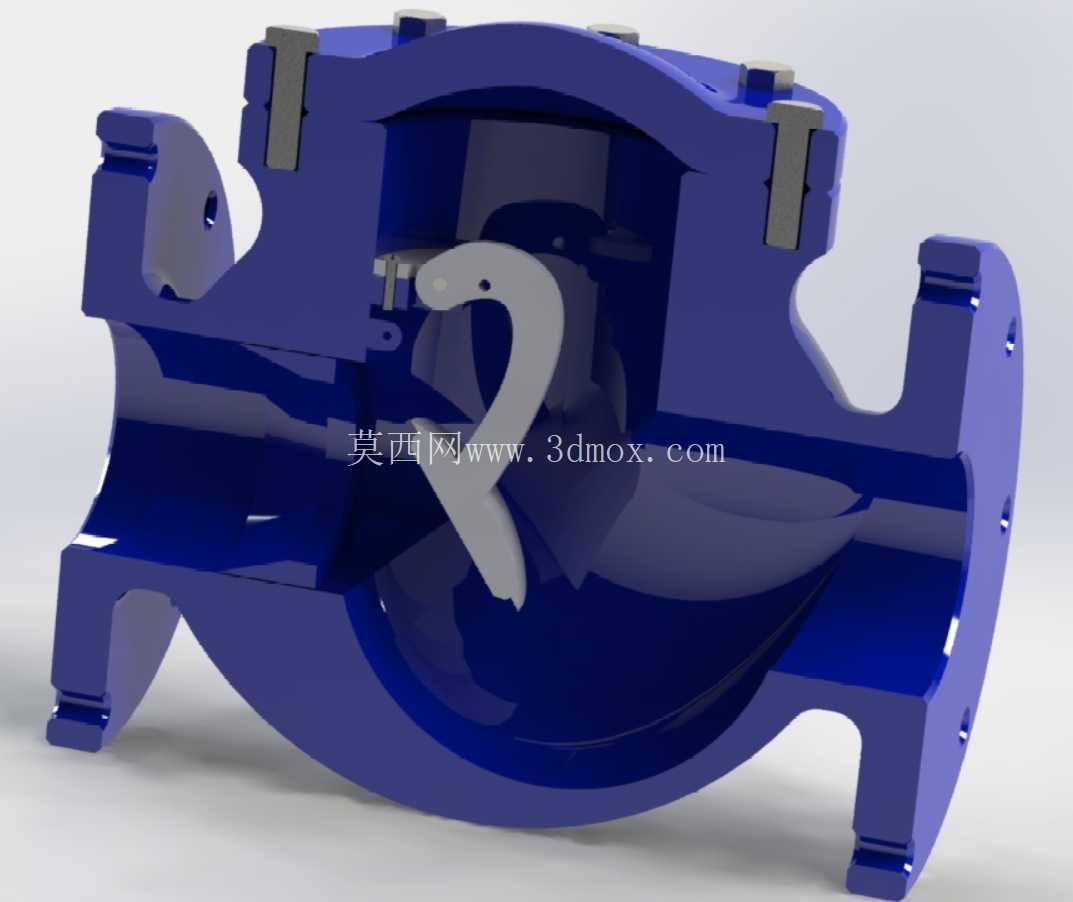

针对粘稠类流体的输送场景，这款止回阀在阀瓣转轴位置预留了复位弹簧的安装空间，常规清水、低粘度介质输送时，可依靠阀瓣自身重力与介质正向压力实现开启、反向流到来时自动闭合；当输送润滑油、粘稠化工介质等流动性较差的流体时，可加装复位扭簧，为阀瓣提供额外的闭合复位力矩，避免粘稠介质粘附阀瓣导致复位滞后、密封失效的问题，这种模块化的设计思路让同一款阀体可以适配更多元的工况需求，减少了不同工况下的阀体开模成本。

从安装边界来看，这款止回阀的法兰端距、中腔外径、顶部阀盖高度均符合通用工业阀门的安装尺寸规范，安装时仅需保证阀体上标注的流向箭头与管路介质流向一致，预留出顶部阀盖拆卸所需的操作空间即可，无需额外调整管路的支撑结构；阀体进出口流道采用圆弧过渡设计，避免介质在流道拐角处形成湍流、气蚀，延长阀体自身的使用寿命，同时也能减少介质输送过程中的振动与噪音，适合对运行稳定性要求较高的楼宇供水、精密设备冷却循环等场景。

在细节设计上，阀瓣的密封面采用了堆焊耐磨材质的设计，长期频繁启闭过程中可以减少密封面的冲蚀磨损，保证长期使用后的密封可靠性；阀体外部的圆弧过渡结构避免了应力集中点的出现，在管路压力波动、水锤冲击时可以更好地分散应力，降低阀体开裂的风险，整体结构兼顾了通流效率、密封可靠性、安装便捷性与运维便利性，可覆盖多数常压液体输送管路的单向止回需求。
