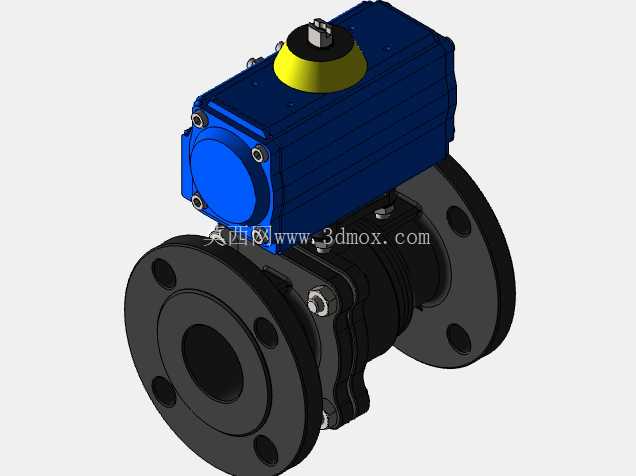

气动法兰式燃油球阀三维结构设计

这款两英寸通径的法兰连接气动燃油球阀，主要面向燃油输送管路的通断控制场景，在燃油加注站、厂区燃油配送管网、内燃机供油系统、移动式燃油储运设备的管路布局中都有广泛适配空间，核心作用是在气动控制信号触发下快速完成管路通路的启闭动作，相比手动球阀，它能适配远程控制、自动化联锁的工况需求，不需要操作人员近距离操作阀门，在易燃易爆的燃油输送场景下能降低现场操作的安全风险。

从结构设计逻辑来看，上部的气动执行器采用铝合金硬质阳极氧化外壳，这种材质选择一方面能降低整套阀门的上部重量，避免执行器过重对法兰连接端造成额外的弯矩负载，另一方面硬质氧化层的耐腐蚀性也能适配燃油库区、户外管廊这类存在潮湿、油气挥发的安装环境，执行器顶部的方形驱动轴接口采用标准方榫结构，既可以直接连接电磁阀组实现气动驱动，也能在气源故障时配套专用扳手完成手动应急操作，执行器与下部阀体的连接支架采用加厚铸钢材质，连接螺栓均匀分布在支架圆周，能抵消气动执行器动作时的扭转冲击力，避免长期动作后连接位出现松动偏移。

下部的阀体部分采用法兰连接结构，法兰盘上的螺栓孔严格匹配两英寸公称通径对应的法兰标准孔位分布，安装时不需要额外加工转接法兰，能直接对接同通径的燃油输送管路，法兰密封面采用凸面设计，配套耐油橡胶石棉垫片就能满足燃油管路的密封要求，避免长期接触燃油后密封件溶胀出现渗漏。阀体内部的球芯采用镀铬硬化处理，表面粗糙度控制在Ra0.8以下，能降低燃油流经时的流阻，同时减少燃油中杂质对球芯表面的冲刷磨损，阀座采用聚四氟乙烯材质，既具备良好的耐油性能，也能在球芯转动时提供稳定的密封比压，保证阀门关闭状态下的零泄漏要求。

从安装边界尺寸来看，整套阀门的结构重心落在阀体中轴线上，法兰端面到执行器顶部的高度控制在合理区间，在管廊分层布置、设备内部管路安装时不会出现与周边管线、结构件的干涉问题，执行器侧面的气源接口采用标准内螺纹接口，连接气源管路时不需要额外转接，两侧法兰的端面间距符合同通径法兰球阀的安装长度标准，替换同规格手动球阀时不需要调整原有管路的支架位置，能直接完成替换升级。

在功能特性上，这款气动球阀的启闭动作时间控制在1秒以内，能满足紧急切断工况的响应速度要求，当管路出现燃油泄漏、压力超标的异常情况时，配套的控制系统给出信号后能快速切断管路，避免泄漏范围扩大。执行器内部的活塞采用双密封圈结构，能长期稳定保持气缸腔室的气压，不会因为内部漏气导致阀门动作不到位，阀体与执行器连接的阀杆位置采用双重填料密封，第一道填料阻挡燃油介质的渗漏，第二道填料防止外界灰尘、水汽进入阀杆摩擦副，延长阀杆的使用寿命。

设计过程中重点考虑了燃油介质的特殊性，所有与燃油接触的部件都采用耐油材质，避免长期接触燃油后出现材质腐蚀、溶胀的问题，球芯的流道采用全通径设计，流道直径与管路通径完全一致，不会在阀门位置产生节流效应，一方面能降低燃油流经时的压力损失，减少输送过程中的能耗，另一方面也能避免管路中残留的杂质在阀门位置堆积，长期使用后不会出现卡涩、关闭不严的问题。法兰盘的背面设置有加强筋结构，在螺栓拧紧时能避免法兰盘出现形变，保证密封面的平面度，即使在管路存在轻微振动的工况下，也能保持密封面的紧密贴合，不会出现渗漏问题。
