手柄驱动对夹式150口径蝶阀结构设计

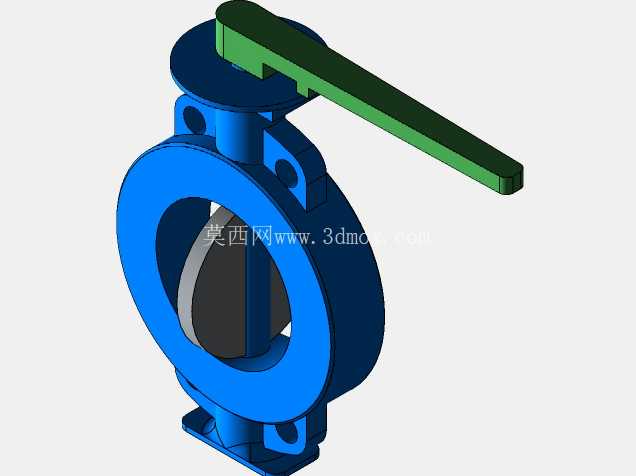

　　在民用给排水、暖通循环水、低压化工流体输送、一般腐蚀性介质管路系统中，手动对夹式蝶阀是应用占比极高的截断类部件，这款公称通径150mm的手柄蝶阀，建模过程完全参照实际工业产品的装配逻辑与尺寸边界搭建，可直接用于管路系统的装配干涉校验、设备布管模拟、教学演示等场景。从实际使用场景来看，这类蝶阀通常安装在管线法兰之间，不需要额外的螺栓孔定位凸台，依靠对夹式的阀体结构，配合管路两端的法兰夹紧即可完成固定，相比法兰式蝶阀能节省至少30%的安装空间，尤其适合管廊排布紧凑、安装操作空间有限的工况，比如楼宇地下管井、车间工艺管线支管段、中小型水处理设备的管路节点，日常操作仅需要扳动手柄即可完成90度回转，实现管路的通断控制，不需要额外配备驱动装置，后期维护成本极低。

　　从功能特性来看，这款蝶阀的密封结构采用中线型设计，阀板回转中心与阀体密封面、管路中心重合，启闭过程中阀板与密封座的接触磨损均匀，启闭扭矩小，手柄自带的定位卡槽可以在0-90度区间内实现多档位锁定，既可以完全截断介质，也可以在小开度范围内调节管路流量，适配低压工况下的流量调节需求；阀体采用一体式铸造结构，上下两端的轴孔同轴度公差控制在0.05mm以内，避免阀杆转动卡涩，阀板边缘做了圆弧过渡处理，启闭过程中不会刮伤密封胶圈，有效延长密封件的使用寿命。

　　设计思路上，建模时优先还原了实际产品的装配层级：首先搭建阀体的主体轮廓，对夹式阀体的两端密封面预留了密封胶圈的安装槽位，阀体上下的轴台做了加强筋结构，避免安装夹紧时阀体变形；其次是阀板与阀杆的装配结构，阀杆采用上下两段式定位，上端穿过阀体轴台与手柄连接，下端插入阀体底部的定位轴孔，阀板与阀杆之间采用扁方定位，传递扭矩时不会出现打滑；手柄部分采用杠杆式结构，长度经过扭矩核算，普通人单手操作即可克服密封摩擦力完成启闭，手柄末端的防滑结构、定位卡舌的复位弹簧结构都做了细节还原，没有做过度简化。从安装边界尺寸来看，这款蝶阀的结构长度符合对夹式蝶阀的通用尺寸标准，150口径对应的结构长度、阀体最大外径、手柄全开时的回转半径都严格参照行业常用规格搭建，在做管路三维布管时，可以直接调用该模型校验安装空间：比如手柄转动范围内不能有其他管线、支架遮挡，阀体两端的法兰密封面间距与模型结构长度匹配，不需要额外调整管线长度即可完成装配；阀体底部的定位凸台可以适配管道支架的支撑位，避免阀门长期受管线重力作用出现密封偏移。

　　很多刚接触管路设计的工程师容易忽略手动阀门的操作空间预留，这款模型完整还原了手柄的全行程回转范围，在做设备布局时可以直接用来做干涉检查，避免后期安装时出现手柄碰管、无法操作的问题；另外模型的所有配合面都保留了实际的公差间隙，比如阀杆与轴孔的配合间隙、阀板与密封座的过盈量都按照实际装配要求设置，用来做装配工艺模拟、拆装动画制作也完全适用，不需要额外调整结构细节。不同于高压工况使用的硬密封蝶阀，这款中线软密封蝶阀的适用压力范围在1.6MPa以内，适用介质包括常温清水、无强腐蚀性的化工流体、暖通循环水等，在民用建筑、轻工业生产、小型水处理项目中的应用极为广泛，建模时没有做非必要的细节删减，所有影响安装、操作的结构特征都完整保留，既可以作为三维教学的建模案例，也可以直接导入到整体管路装配体中使用。
