内螺纹直通式针型流量调节阀结构

　　在实验室气路分配、小型液压试验台、仪表测量引压管路这类对流量微调精度有要求的场景里，常规闸阀、球阀的开度调节线性度差，很难实现毫升级的气体或者小流量液体的精准控流，这时候针阀的结构优势就体现出来了。这款直通式针阀采用两端内螺纹连接结构，阀体主体为六角棒料加工成型的直通流道结构，六角外形的设计并非单纯为了外观规整，而是考虑到现场安装时，管钳可以直接卡在阀体六角面上施加扭矩，不会因为夹持力过大导致阀体圆管变形，同时六角的对边尺寸是按照常规管螺纹安装的扳手空间预留的，在密集排布的仪表管排上，相邻阀件的中心距只要预留出扳手活动的最小间隙，就能完成拆装作业，不会出现相邻阀件干涉无法拧动的情况。

　　顶部的T型手柄采用滚花销轴与阀杆连接，手柄长度经过力矩匹配设计，操作人员徒手转动手柄时，施加在手柄端部的力经过杠杆放大后，刚好能推动阀杆端部的针状活塞完成密封面的贴合，不需要额外借助扳手，同时也能避免力矩过大导致针型密封面被压溃，延长阀件的使用寿命。从内部流道设计来看，这款针阀的节流核心是端部带60度锥角的针状活塞，活塞与阀杆为一体加工结构，配合阀座处的同角度锥面密封，当阀杆随手柄转动做轴向进给时，针锥与阀座之间的环形通流截面会随进给量线性变化，从全开到全关的行程内，通流面积的变化梯度平缓，操作人员可以通过手柄的转动圈数精准控制开度，实现小流量工况下的稳定调节，不会出现球阀那种小开度时流量突变、调节滞后的问题。

　　密封结构上，阀杆部位采用了多层填料压盖密封，压盖通过顶部的六角锁紧螺母调节压紧力，当填料出现磨损导致外漏时，不需要拆解整个阀件，只需要适当拧紧锁紧螺母就能补偿填料的磨损量，现场维护十分便捷；同时填料函的深度预留了足够的余量，即使多次压紧填料，也不会出现阀杆卡滞、转动阻力过大的问题。在安装边界上，这款针阀的进出口轴线保持同轴直通，安装时不需要改变管路的走向，直接串接在水平或者垂直管路上即可，阀体底部没有突出的排污或者引流结构，安装时不需要额外预留底部操作空间，适合在紧凑的仪表柜内部、设备侧壁的管路接口处安装；流道的通径按照常规仪表管路的流量需求设计，在额定工作压力下，气体介质的调节范围可以覆盖从每分钟几毫升的微漏流量到每分钟几十升的常规供气流量，液体介质下也能实现滴状到连续流的稳定调节，完全满足实验室分析仪器、小型液压站压力支路、气动控制系统精密调压段的使用需求。

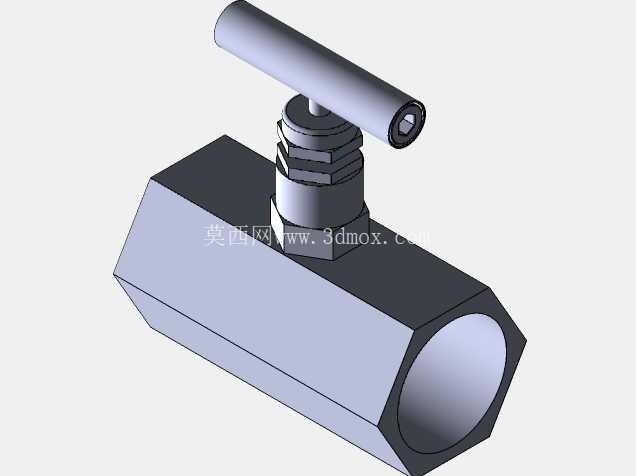

　　从建模的结构还原度来看，这个模型完整还原了针阀的各个装配细节，包括手柄端部的内六角工艺孔、填料压盖的分层结构、阀体六角面的倒角、进出口螺纹的收尾退刀结构，在做管路系统的装配干涉检查时，可以直接导入装配体，模拟实际安装时的扳手空间、手柄转动范围，避免后期现场安装时出现阀件与周边设备、管路支架碰撞的问题；同时模型的密封面配合尺寸、阀杆行程参数都按照实际工业针阀的通用设计规范设定，做流体仿真分析时，可以直接提取内部流道模型，模拟不同开度下的流阻特性、流量调节曲线，为阀件选型、管路系统的压力损失计算提供准确的三维参考。
