便携式单级旋片式真空泵结构设计

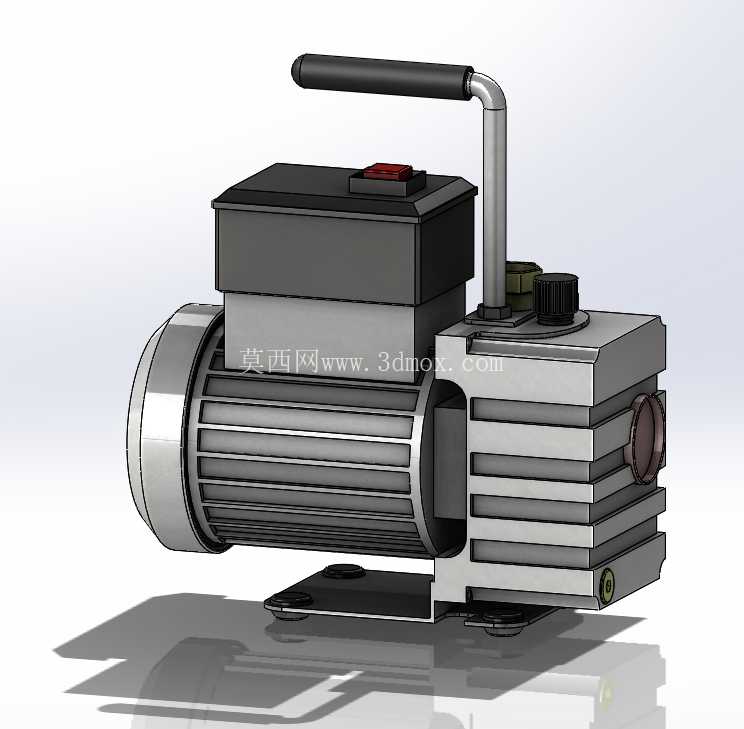

　　在制冷维修、实验室真空抽滤、小型元器件封装、汽车空调维保这类需要临时获得低真空环境的作业场景里，这类便携结构的旋片真空泵是出镜率极高的通用设备，区别于工业产线固定安装的大型真空机组，这类设备的核心设计诉求始终围绕移动作业的便利性展开，从结构布局到安装边界的设定，都完全适配零散、非固定工位的使用需求。从整机的结构排布来看，动力段与泵体段采用同轴直连的布局，没有额外的传动连接结构，既压缩了整机的轴向长度，也消除了皮带传动或者联轴器传动带来的额外损耗、安装对中要求，电机外壳采用圆周方向均匀分布的散热筋结构，这些散热筋的走向顺着电机转子的旋转轴向布置，当电机尾部的散热风叶随轴转动时，气流可以顺着筋片之间的槽道快速流过，带走连续运行时定子绕组产生的热量，即使在夏季无遮挡的户外维修场景下连续运行数十分钟，电机外壳的温升也能控制在绝缘等级允许的范围内。泵体部分采用层叠式的方体结构，这种结构并非随意设计，一方面层叠的加工面可以作为旋片腔、油腔、排气阀组的装配定位基准，每一层的加工平面度控制在0.02mm以内，保证腔体装配后的密封性，避免真空度因为配合面泄漏出现衰减；另一方面方体的外壳结构相比圆柱形泵壳，在放置时更不容易出现滚动，配合底部两个带安装孔的固定支脚，既可以直接放置在工作台面使用，也可以通过螺栓穿过支脚的腰型孔，将泵体临时固定在移动维修推车或者小型设备机架上，支脚的腰型孔预留了足够的安装调节余量，即使安装面的孔位存在少量偏差，也能顺利完成固定，不需要额外扩孔调整。

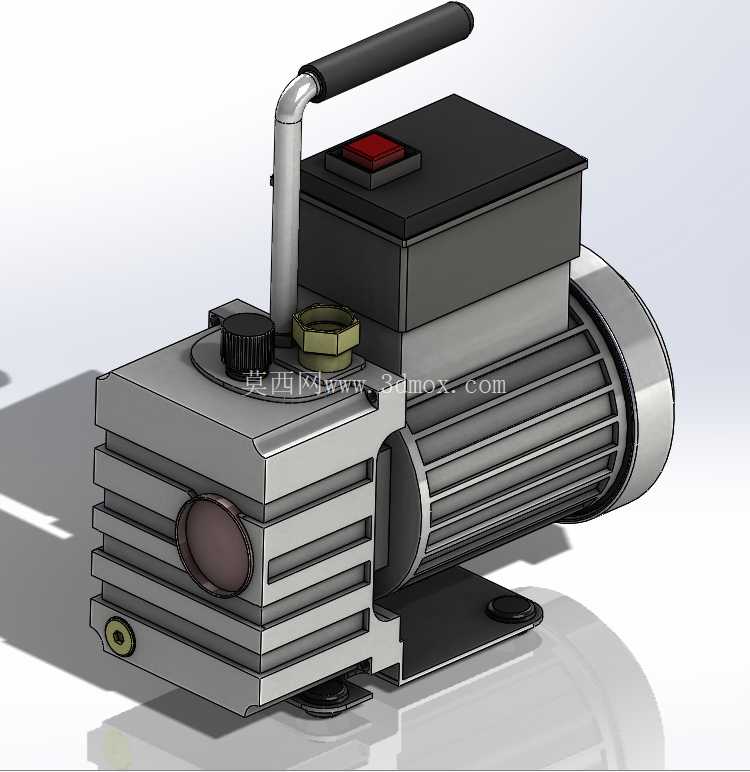

　　顶部的提手结构做了人机工程层面的优化，金属提手杆弯折成合适的握持高度，外部套有绝缘防滑的橡胶握套，握套表面做了细密的防滑纹理，整机的重心刚好落在提手的垂直投影范围内，单人单手提携时不会出现明显的前倾或者后倾，在不同作业点位之间转移时不需要额外借助搬运工具。泵体顶部的操作元件布局也充分考虑了使用的便捷性，红色的电源翘板开关设置在电机顶壳的靠前位置，操作人员站在设备正面就可以轻松按动，不需要侧身或者绕到设备侧面操作；注油口的密封旋钮做了滚花处理，即使手上沾有少量真空泵油或者维修污渍，也能顺利拧开旋钮完成注油或者换油操作，注油口旁边设置了透明的油位观察窗，可以直观看到泵腔内的油液位置，避免缺油运行导致旋片磨损、真空度下降。

　　气镇阀设置在泵体侧面靠近排气口的位置，在抽除含有少量可凝性蒸汽的气体时，可以打开气镇阀掺入少量空气，避免蒸汽在泵腔内凝结混入泵油，延长泵油的更换周期，也能保证长期运行时的抽气速率稳定。进气接口设置在泵体的端面上，采用标准的快插螺纹接口，可以直接匹配常见的真空软管、压力表接头、制冷系统加注接头，不需要额外加工转换接头，在现场维修作业时可以快速完成管路连接，减少准备工作的耗时。从安装边界来看，整机的横向尺寸控制在普通手提工具箱的容纳范围内，底部支脚的安装孔距适配市面上多数移动维修架的预留安装位，整机的高度在提手放倒的状态下，可以放入常规的设备储物格，不会因为尺寸过高出现无法收纳的问题。

　　在建模过程中，所有配合面的公差设定都完全匹配实际加工的工艺要求，旋片与泵腔内壁的间隙控制在合理范围内，既保证旋片在转子槽内可以自由滑动，又不会因为间隙过大导致返油、真空度不足；电机轴与泵体转子的配合采用过渡配合加键连接的方式，保证扭矩传递的可靠性，同时也方便后期维护时的拆解装配。这类设备的实际使用场景覆盖非常广，除了常见的制冷系统抽真空，还可以用于小型硅胶模具的真空脱泡、实验室样品的真空干燥、包装行业的小批量真空封装抽气，因为结构紧凑、移动方便，不需要复杂的安装固定流程，在很多非固定工位的真空作业场景里，都是不可替代的通用抽气设备。设计时也充分考虑了日常维护的便捷性，泵体底部设置了放油螺塞，换油时不需要翻转整机，只需要在底部放置接油容器就可以顺利放出废油；排气口设置了内置的油雾分离结构，排出的气体中携带的泵油会被分离回流到泵腔，既减少泵油的损耗，也避免油雾直接排放到作业环境中影响操作人员健康。
