SPC50-160单级离心泵结构设计

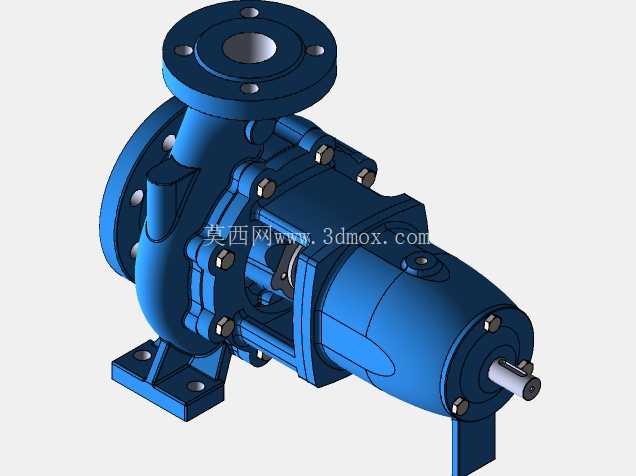

这款SPC50-160离心泵的三维建模完全围绕工业现场的实际安装与运行需求展开，先从安装边界说起，泵体底部采用一体式铸造的地脚安装座，预留的螺栓孔位匹配常规工业泵房的混凝土基础预埋间距，进出口均采用标准法兰连接结构，进水口位于泵体顶部轴向位置，出水口沿泵壳切线方向布置，这种流道走向的设计是为了最大限度降低流体在泵腔内的转向阻力，减少水力损失。从应用场景来看，这类泵主要面向闭式循环冷却系统、清水输送管网、中小型暖通空调水循环工况，也可适配无固体颗粒的轻度腐蚀性流体输送，在工业生产线的冷却回路、民用建筑的供水增压场景中都有广泛适配性。

建模过程中优先还原了泵的核心功能结构：泵壳采用螺旋形压水室结构，内壁流道做了顺滑过渡处理，避免流体在局部形成涡流造成能量损耗；叶轮部分采用闭式叶轮结构，前后盖板与叶片的衔接处做了圆角过渡，既可以降低流体冲刷带来的磨损，也能提升运行时的水力效率；泵轴与电机连接端采用标准轴伸结构，键槽尺寸匹配通用联轴器的安装要求，方便现场根据实际动力配置选择直连或者皮带传动的连接方式。机械密封腔的结构设计预留了足够的安装与维护空间，密封压盖的螺栓孔位采用对称布置，日常更换密封件时不需要完全拆解泵体进出口管线，能大幅缩短现场维护的停机时间。

从结构设计思路上，这款泵的建模没有做多余的装饰性结构，所有外部轮廓都服务于功能需求：泵体与泵盖的连接采用沿周向均匀布置的螺栓紧固，螺栓的间距经过受力校核，既能保证泵腔承压时的密封性能，也不会因为螺栓过密造成泵壳局部应力集中；轴承座部分与泵体采用一体化铸造结构，相比分体式结构能更好地保证泵轴的同轴度，降低运行时的振动幅度，延长轴承的使用寿命。进出口法兰的密封面采用凸面结构，匹配常规的非金属垫片就能实现可靠密封，不需要定制特殊密封件，降低现场运维的配件采购成本。

在安装尺寸的适配性上，这款泵的轴中心高、地脚螺栓孔的跨距都符合行业通用的安装尺寸标准，现场替换同参数的老旧泵型时不需要重新改造基础管线，直接对接即可完成安装。泵体底部的地脚座做了加强筋结构，从泵壳外壁延伸至地脚安装面，能承受泵运行时的管路载荷与自身振动，避免长期运行后出现底座变形的问题。泵轴的密封位置除了机械密封的主密封结构，还预留了 secondary 密封的安装空间，在输送有一定温度的流体时，可以加装辅助密封件防止泄漏。另外，泵壳上预留了排气与泄放螺孔的位置，首次启动前可以通过排气螺孔排净泵腔内的空气，避免气缚现象，长期停机时可以通过泄放螺孔排净泵腔内的存液，防止冬季冻裂泵壳或者内部锈蚀。

从实际选型适配的角度，这款泵的结构参数对应额定流量50立方米每小时、额定扬程16米的工况点，叶轮直径的设计预留了一定的切割余量，现场如果需要微调工况参数，可以通过切割叶轮直径来适配，不需要更换整个泵体。泵体的过流部件壁厚按照1.6MPa的承压等级设计，能满足常规工业供水与循环系统的压力要求，泵壳外壁的加强筋布置既考虑了承压时的结构强度，也兼顾了铸造工艺的可行性，避免出现壁厚突变造成的铸造缺陷。整体建模过程中，所有配合面的尺寸公差都按照机械设计的常规配合要求设定，比如泵轴与轴承的配合采用过渡配合，轴承座与轴承外圈的配合采用间隙配合，既保证装配的便利性，也能满足运行时的精度要求。
