通用外啮合齿轮泵三维结构设计

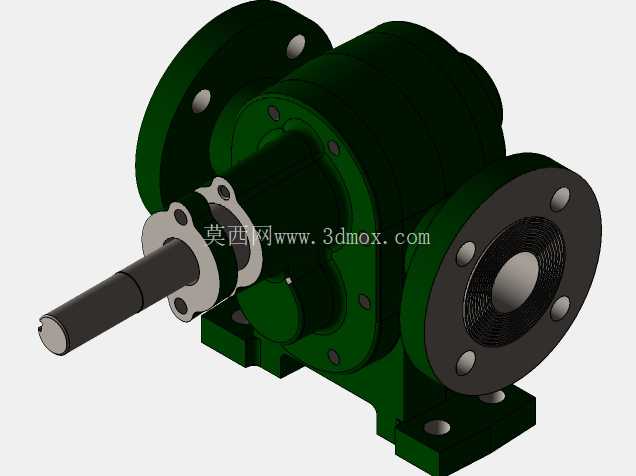

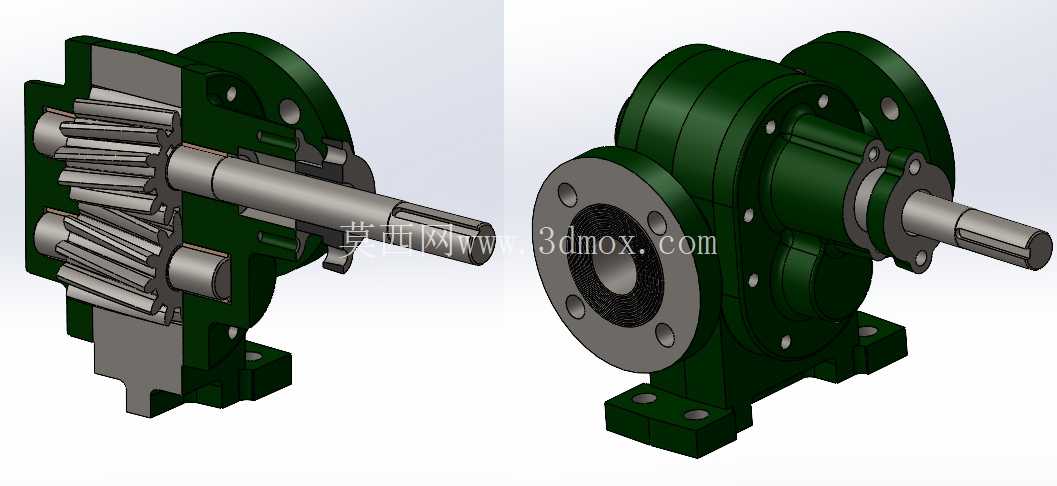

　　这款齿轮泵采用外啮合直齿圆柱齿轮作为核心工作部件，整体为卧式脚座安装结构，进出油口采用法兰连接形式，适配常规液压管路的安装对接需求。从结构拆解视角来看，泵体采用分体式壳体设计，主动轴贯穿泵体前端盖伸出，用于连接动力输入源，伸出轴段加工有花键结构，可保证动力传输过程中的同轴度与扭矩传递稳定性，避免平键连接在长期交变载荷下出现的键槽磨损、滚键等失效问题。泵体内部的齿轮副与壳体、前后端盖之间保留了微米级的配合间隙，既可以保证齿轮转动过程中不会出现卡滞，又能依靠齿轮转动时的油液填充形成密封腔，减少内泄漏，提升容积效率。进出油口分别布置在泵体的侧方与端向位置，法兰端面加工有密封槽，可安装O型密封圈实现端面静密封，避免高压工况下的油液渗漏问题。

　　在实际工业场景中，这类齿轮泵常应用在低压液压系统的动力源环节，比如小型机床的液压夹紧回路、工程机械的辅助液压系统、润滑油站的供油单元，也可用于输送粘度适中的工业油品，不适合输送含固体颗粒的介质或是高挥发性、低闪点的流体。设计过程中，齿轮参数的匹配是核心环节，齿数选择兼顾了流量脉动率与结构紧凑性，模数选择匹配额定工作压力下的齿轮强度要求，齿宽参数则平衡了流量输出能力与齿轮副的轴向受力情况。泵脚的安装孔位按照通用安装尺寸设计，两个安装脚对称布置在泵体下方，安装孔的间距、孔径适配常见的泵组安装基座，可直接替换同规格的老旧齿轮泵，无需重新加工安装基座，降低设备改造的工作量。

　　端盖与泵体之间采用定位销实现精准定位，保证轴承安装孔的同轴度，避免轴系转动过程中出现偏磨，延长轴承与轴封的使用寿命。轴伸端的密封采用骨架油封结构，可承受一定的轴系跳动，同时阻挡外界灰尘进入泵体内部，也防止泵内油液向外渗漏。从结构细节来看，泵体上设置有泄油通道，可将轴封处泄漏的少量油液引回泵的吸油腔，避免轴封处压力积聚导致密封失效。齿轮与轴之间采用键连接加轴向挡圈的固定方式，保证齿轮在轴上的定位准确，不会在运转过程中出现轴向窜动，避免齿轮端面与端盖发生摩擦磨损。整体结构没有复杂的异形曲面，所有零部件都采用常规机械加工工艺即可实现，壳体采用铸铁材质具备良好的减震性与刚性，齿轮采用合金结构钢经渗碳淬火处理，齿面硬度满足长期运转的耐磨要求。

　　在选型适配时，需要注意安装边界的尺寸约束，泵体总长度包含轴伸段尺寸，法兰外径、安装脚的高度尺寸都需要与安装空间匹配，进出油口的通径要与系统管路通径一致，避免通径不匹配造成的沿程压力损失过大。这款齿轮泵的结构设计充分考虑了日常维护的便利性，拆解时只需拆卸端盖连接螺栓即可取出内部齿轮副与轴系组件，方便更换磨损的密封件与轴承，无需复杂的专用工装，适合工业现场的快速检修作业。
