工业级杠杆式气动吹尘清洁工具结构

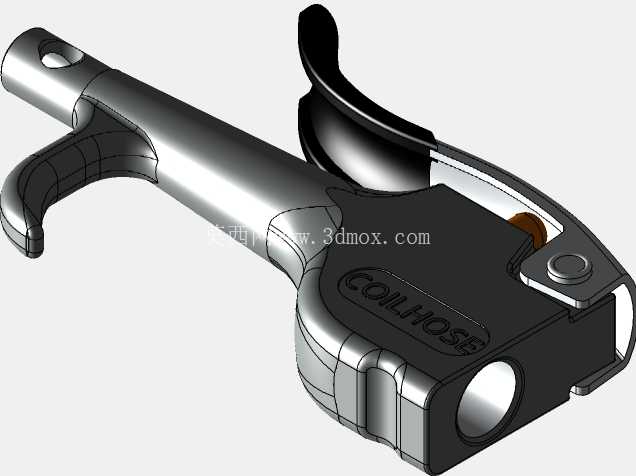

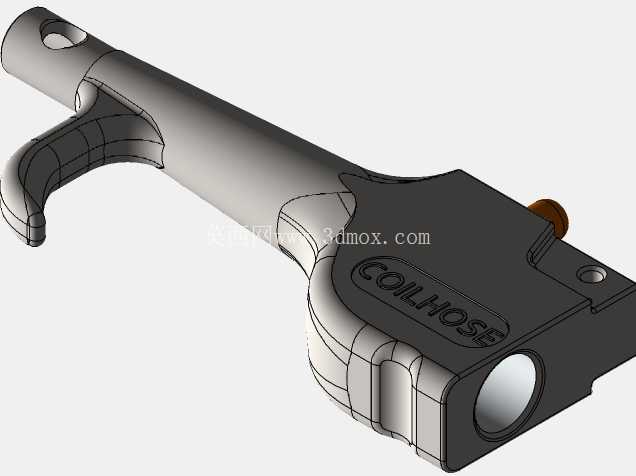

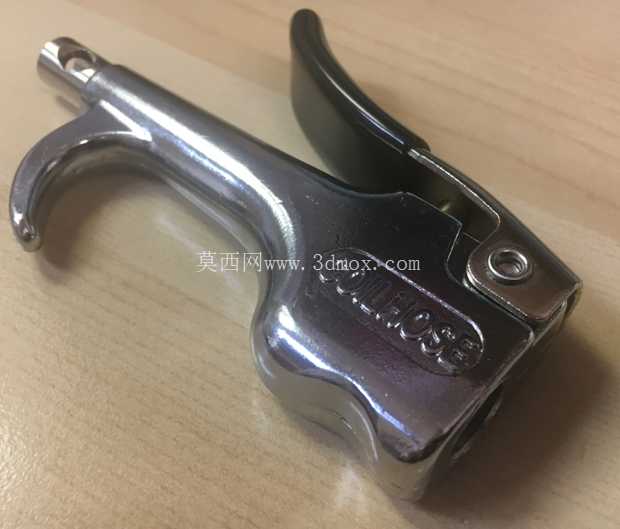

这款杠杆式气动吹具，是车间气动辅助作业里极为常用的手持清洁类工具，在机加工工位、装配流水线、设备维保现场都有极高的出镜率。从结构设计来看，整体采用枪式握持构型，主体壳体做了贴合手掌弧度的曲面过渡，长时间握持作业时不会产生明显的硌手感，杠杆式扳机的触发行程控制在8mm左右，按压力度设置在15N上下，既不会因为误触轻易开启气路，也能保证长时间按压操作时手部疲劳度控制在合理范围。接口端采用1/4"NPT内螺纹规格，能够直接匹配车间通用的压缩空气快插接头，无需额外加装转接头即可完成气路对接，前端延伸的长喷嘴长度为1/2英寸，喷嘴出口做了收敛式设计，能够将压缩空气的动压集中在较小的喷射范围内，针对缝隙内的切屑、装配面的浮尘、零部件表面残留的切削液都能实现高效吹扫。

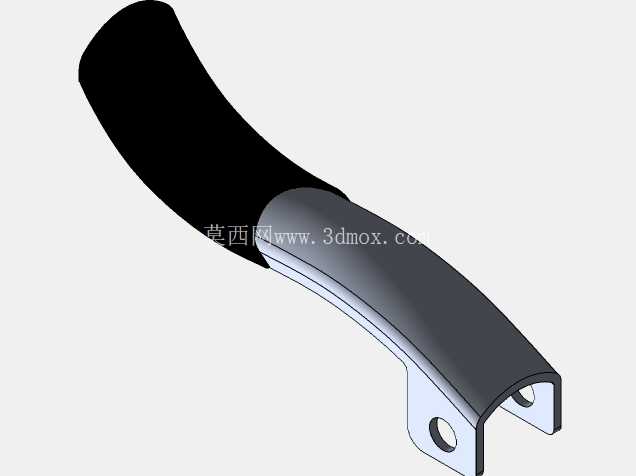

从气路通断逻辑来看，扳机杠杆通过顶针结构控制内部气阀的开合，松开扳机时阀体内的弹簧会自动推动密封件切断气路，密封副采用丁腈橡胶材质，能够适配常规车间0.4-0.8MPa的供气压力范围，在100psi的额定工作压力下，空气消耗量稳定在11cfm，既保证了吹扫力度足够清理顽固附着的杂物，也不会因为耗气量过大造成车间供气系统的压力波动。整体外露金属部件采用镀铬处理，能够抵御车间常见的切削液、防锈油、轻微酸碱雾气的腐蚀，长期在潮湿多油的车间环境下使用也不会轻易出现锈层剥落的问题。

在安装与使用边界上，这款工具整体长度控制在单手握持的合理区间，尾部的挂孔设计可以配合挂钩挂在工位旁的工具架上，取用十分方便。喷嘴的指向与握持轴线呈小角度上扬，作业时手腕可以保持自然伸直的状态，针对设备内部狭窄空间、工装夹具缝隙、加工完成的零件盲孔位置，都能灵活调整吹扫角度，不需要操作者刻意扭转手腕就能对准待清洁区域。结构上没有多余的复杂传动件，日常维保只需要定期在进气接头处滴入少量气动工具润滑油，就能保证内部阀芯的动作顺畅，密封件的使用寿命也能得到有效延长。

在实际生产场景中，这类吹具除了常规的切屑清理作业，还可以配合不同的扩展喷嘴完成零部件表面吹干、装配前尘粒吹扫、设备维保过程中积尘清理等工作，相比直柄式的吹尘嘴，杠杆式的控制方式可以随时根据需求调整气量大小，轻扣扳机时小气量可以吹走精密零部件表面的浮尘，完全扣到底时大气量可以清理厚重的切屑堆积，气量调节的线性度能够满足不同作业场景的需求。壳体上的品牌标识区域做了凹陷式设计，不会因为日常的磕碰摩擦造成标识磨损，整体结构的壁厚经过优化，在保证壳体强度能够承受常规跌落冲击的前提下，尽可能控制了整体重量，长时间单手握持作业也不会造成明显的手臂负担。
