伊顿4英寸法兰连接双工篮式过滤装置

　　在石化、食品饮料、精细化工等连续生产的流体输送管路系统中，单台过滤器更换滤芯或清理滤篮时必须关停对应管路，极易造成生产线非计划停机，带来产能损失与物料浪费，双工篮式过滤装置正是为解决这一痛点设计的管路辅机。这套伊顿规格的双工篮式过滤器采用双滤筒并联布局，通过顶部的换向拨杆实现两路过滤通道的无间断切换，操作人员无需关停上游泵组与下游进料工序，即可将待清理侧滤筒切出管路，完成滤篮清掏、杂质冲洗后再切回工作位，全程保障主管路流体输送的连续性，适配24小时不间断运行的连续化生产场景。

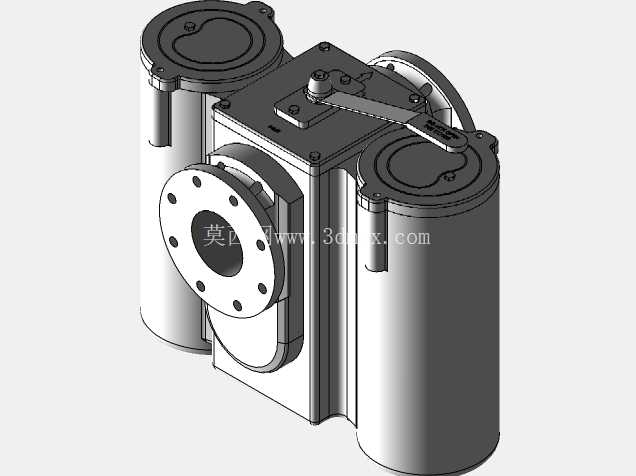

　　从结构设计逻辑来看，整套装置采用一体化铸造的中体换向腔作为核心承载结构，两个圆柱形滤筒对称布置在换向腔两侧，相比分体式焊接拼接的结构，一体化中体消除了多段法兰拼接带来的泄漏风险，同时将换向阀的密封面直接集成在中体内部，减少了外接密封点的数量，大幅降低长期运行后的渗漏概率。滤筒顶部采用快开式压盖结构，压盖通过旋转卡扣与筒身锁紧，无需拆卸大量螺栓即可打开压盖取出内部的不锈钢滤篮，滤篮的提手直接集成在篮口边缘，清掏时操作人员可直接提拉出滤篮，倾倒截留的固体杂质后冲洗干净即可回装，单人次维护操作耗时可控制在十分钟以内，有效降低一线运维人员的劳动强度。

　　进出料口采用150磅级法兰连接结构，法兰端面的密封槽、螺栓孔位置完全匹配对应压力等级的美标法兰标准，安装时可直接与同规格的管路法兰对接，无需额外制作过渡转接件，法兰端面的加工粗糙度控制在Ra3.2以内，配合耐油橡胶垫片或金属缠绕垫片即可实现可靠密封，适配公称通径4英寸的管路系统，可覆盖多数中低粘度流体的输送流量需求。安装边界方面，整套装置的底部预留了落地式安装支脚的固定孔位，支脚高度经过优化设计，既保证滤筒底部有足够的排污操作空间，也避免装置整体重心过高带来的管路振动问题；换向拨杆的操作高度设置在人体工程学合理区间，站立操作的运维人员无需借助登高工具即可完成换向操作，拨杆的转动行程设置了明确的到位限位，切换时可通过手感与刻度标识明确判断通道是否完全切换到位，避免出现半开半关导致的流道截流、压力骤升问题。

　　滤篮采用冲孔板加支撑筋的焊接结构，冲孔板的开孔率经过流体仿真优化，在保证足够结构强度承受上下游压差的前提下，尽可能增大通流面积，降低流体通过时的阻力损失，减少泵组的扬程损耗；滤篮与筒身的配合位置设置了锥形密封面，可完全避免未经过滤的流体从配合间隙短路流到下游，保证过滤精度的可靠性。在实际选型应用中，这类双工篮式过滤器通常安装在泵组出口、精密阀门、换热设备的上游位置，主要用于截留流体中携带的焊渣、金属碎屑、物料结块等固体杂质，避免杂质磨损泵体叶轮、卡涩阀门密封面、堵塞换热管通道，有效延长下游核心设备的使用寿命，减少非计划检修的频次。建模过程中对所有配合面的公差配合进行了还原，包括压盖与筒身的间隙配合、换向阀芯与阀腔的转动配合、滤篮与筒身的定位配合，所有圆角、倒角、工艺凸台等细节均按照实际加工工艺进行建模，可直接用于管路布局的干涉检查、安装模拟，也可作为同类型过滤设备改型设计的参考基础。
