米勒1寸150磅级法兰连接篮式过滤装置

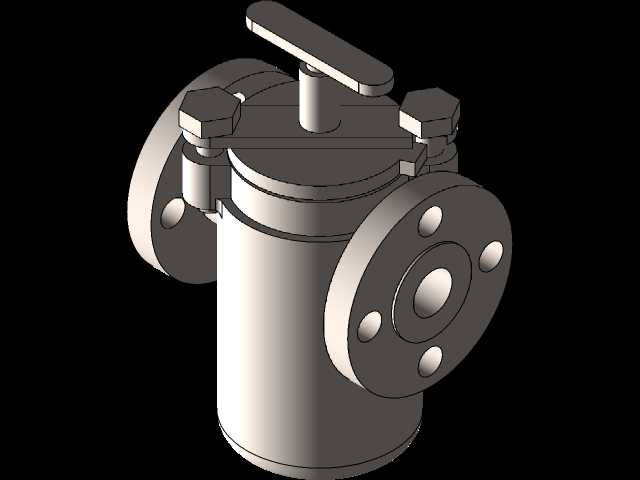

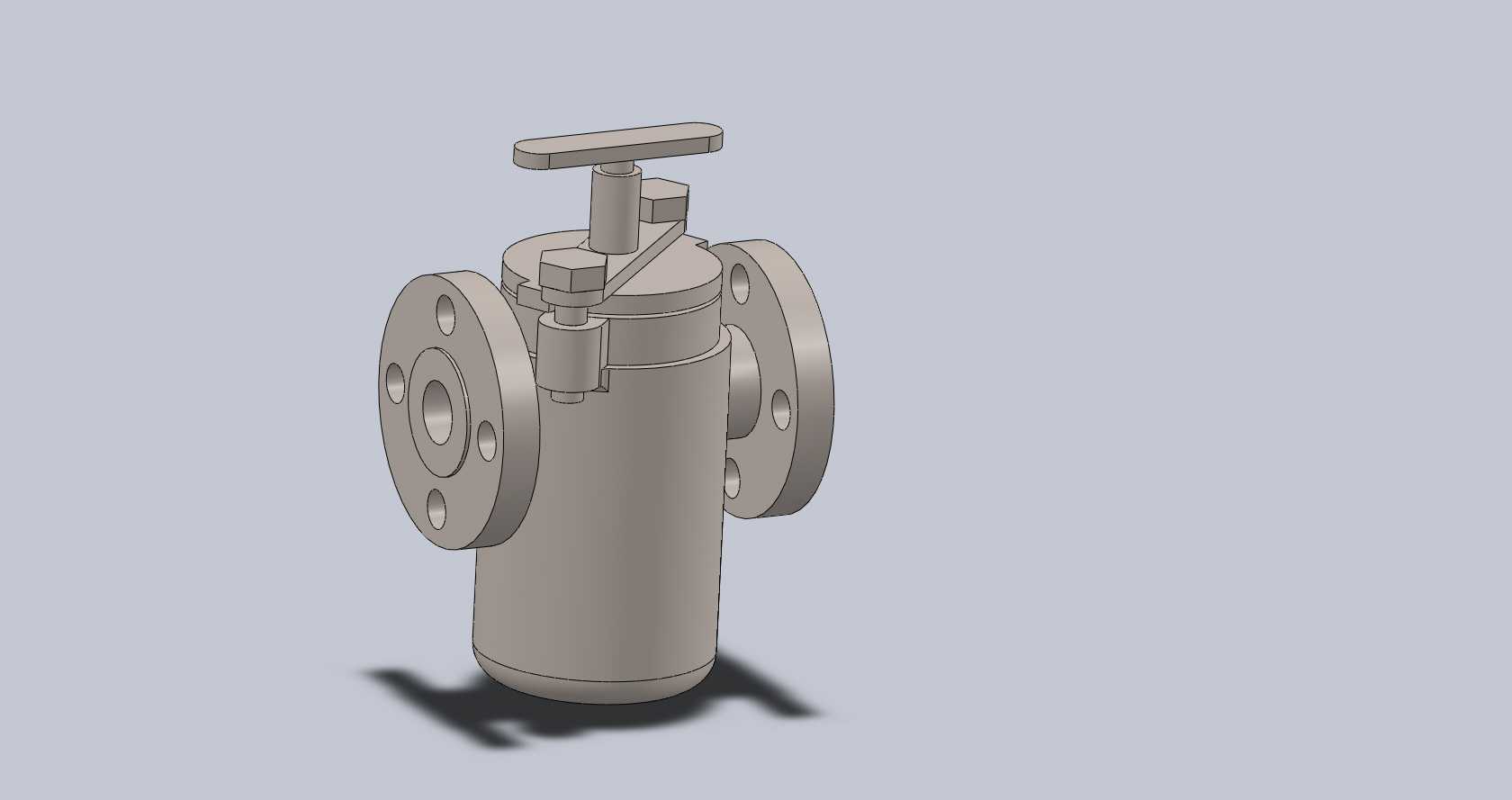

这款篮式过滤装置主要适配公称通径1英寸、压力等级150磅的法兰管路系统，在化工流体输送、市政给排水、轻工原料输送、循环冷却水系统中都有广泛应用，核心作用是截留管路流体中的固体杂质，避免杂质进入下游精密阀门、泵体、换热设备造成流道堵塞、密封面划伤、叶轮磨损等故障，保障整套流体管路系统的长期稳定运行。从结构设计来看，装置采用直通式双侧法兰对接结构，进出口法兰同轴布置，安装时可直接串接在水平管段上，无需额外调整管路走向，法兰密封面采用突面结构，配套四氟或金属缠绕垫片即可满足中低压工况的密封要求，法兰螺栓孔采用均布四孔设计，适配对应压力等级的标准法兰安装尺寸，现场安装对位便捷。阀体上部设置快开式压盖结构，配套T型手柄锁紧机构，无需额外专用工具即可手动完成压盖的锁紧与松开，日常清理滤网、更换密封件时无需将整个阀体从管路上拆卸，大幅降低运维的工作量与停机时间。阀体内部设置筒状篮式滤网承托结构，流体从入口进入腔体后，先经过滤网篮的外侧向内侧渗透，杂质被截留在滤网篮与阀体内壁的环形空腔内，过滤后的洁净流体从出口流出，这种侧进侧出的篮式结构相比Y型过滤器拥有更大的容污空间，可延长杂质清理的周期，减少运维频次。设计过程中充分考虑了安装边界与操作空间，阀体上部的手柄操作高度预留了足够的手动操作余量，双侧法兰的端面间距符合同规格管路附件的安装长度规范，可直接替换同参数的其他同类型过滤产品，无需改动现有管路的支撑与布局。阀体的流道采用圆弧过渡设计，避免直角结构造成的流阻陡增，降低流体输送过程中的压力损失，同时减少流道内的介质滞留死角，避免易沉积介质在阀体内堆积造成堵塞。压盖与阀体的密封采用端面压紧结构，配套的螺栓锁紧组件对称布置，锁紧时受力均匀，可避免压盖偏斜造成的密封泄漏问题，滤网篮的定位结构设置在阀体内部的台阶面上，安装时可自动对位，不会出现滤网偏移造成的过滤短路问题。
