多规格管道视镜结构设计方案

　　在化工、食品饮料、制药、水处理等涉及流体输送的工业场景中，管道内部介质的流动状态、液位高度、反应进程始终是运维与生产环节需要重点把控的观测点，平面视镜作为安装在管路或承压容器壁面的可视化部件，承担着无需拆解管路即可直观观测内部工况的核心作用，避免了频繁拆检带来的密封失效、介质泄漏、生产中断等问题。这类视镜的设计首先要匹配不同公称通径的管路安装需求，本次设计覆盖了从1英寸到4英寸的常用通径规格，对应公制尺寸25.4毫米、31.7毫米、38.1毫米、50.8毫米、63.5毫米、76.2毫米、101.6毫米，基本涵盖了中小口径工艺管线的常规观测点位需求，不同规格的视镜安装法兰厚度、视窗玻璃直径、密封槽尺寸均随通径变化做对应调整，保证与对应通径的管道法兰、容器开孔尺寸完全适配，安装时无需额外制作过渡连接件。

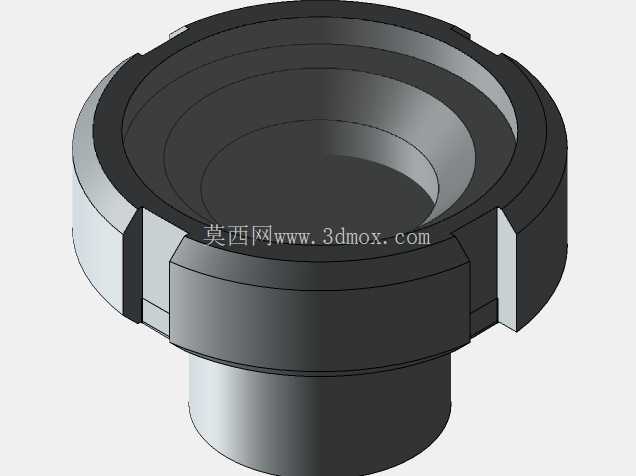

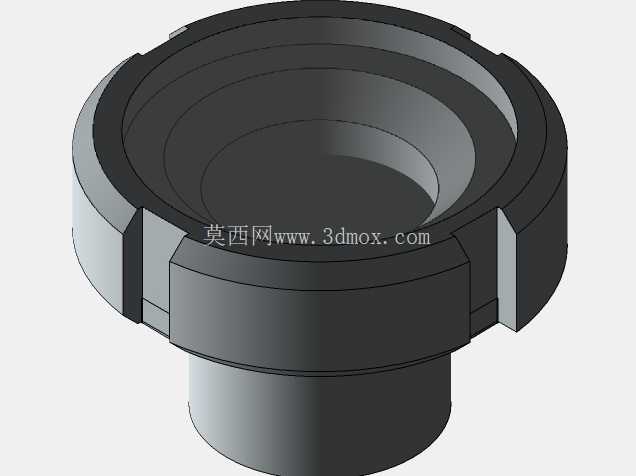

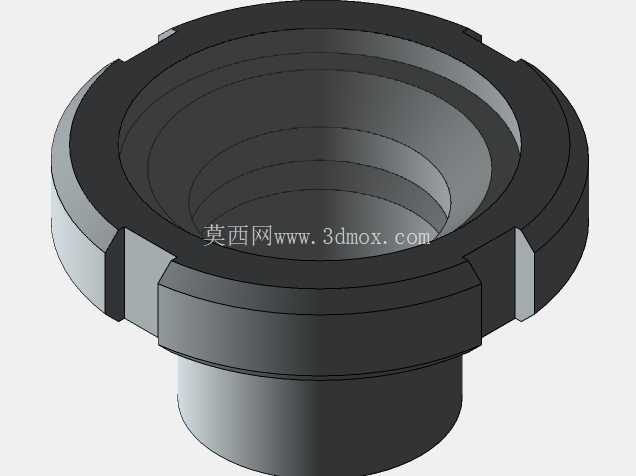

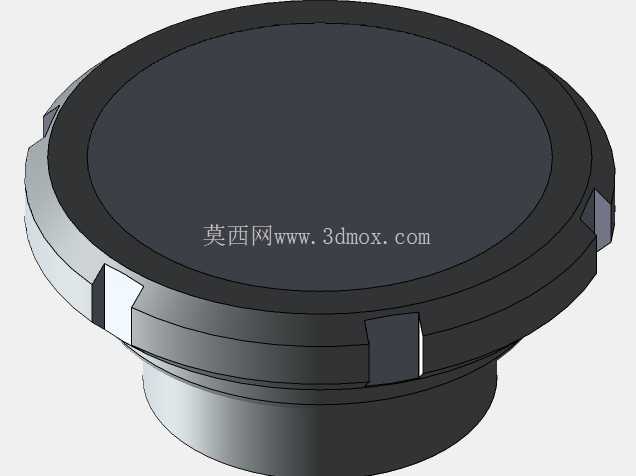

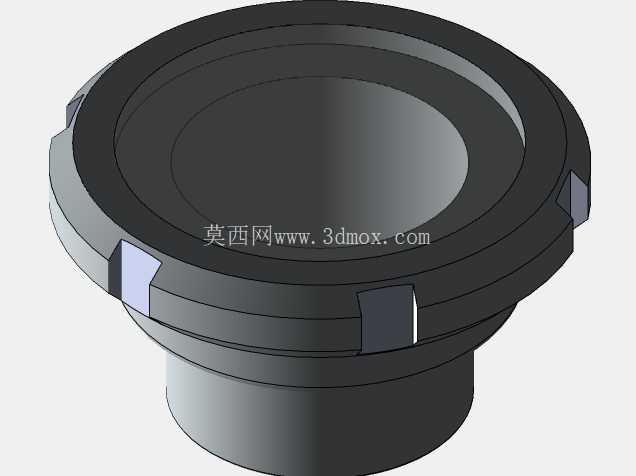

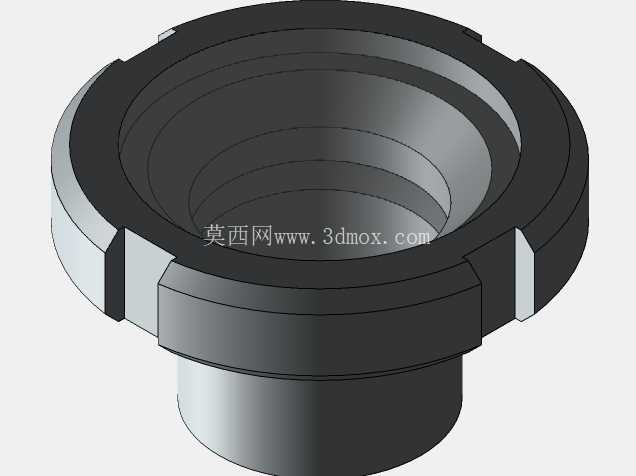

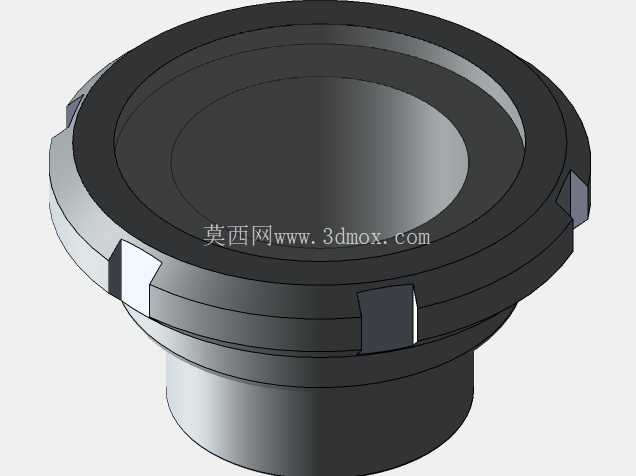

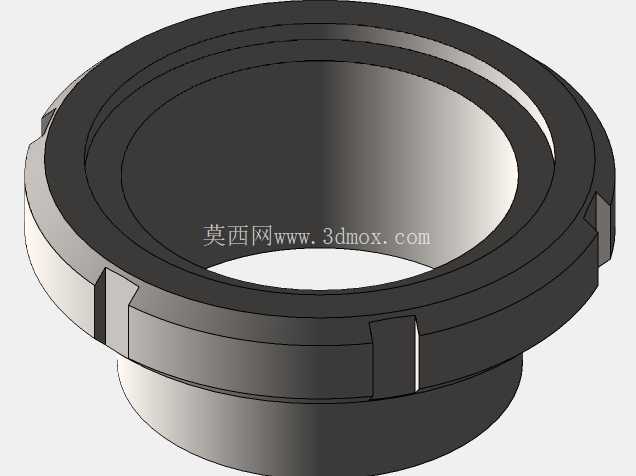

　　从结构设计逻辑来看，平面视镜采用法兰压盖式的经典结构，主体分为基座、钢化硼硅玻璃视片、密封垫片、压盖四个核心部分，基座一端加工有与管路匹配的连接结构，可根据现场需求适配内螺纹、法兰、焊接等不同连接形式，视窗玻璃嵌装在基座的密封槽内，两侧加装耐温耐腐的密封垫片，通过压盖的均匀压紧力实现静密封，避免介质从视镜安装位置泄漏。设计过程中重点考量了密封面的平面度要求，玻璃视片与密封垫片的接触区域粗糙度控制在Ra1.6以内，压盖的压紧螺栓采用对称分步锁紧的安装逻辑，避免局部应力集中导致玻璃视片碎裂，同时基座的流通通道做了圆滑过渡处理，不会在视镜位置产生介质滞留、流道突变的问题，减少流体阻力与物料堆积的风险。

　　在实际选型应用中，不同通径的视镜对应不同的观测视野需求，小通径视镜多用于支管、取样管路、小型罐体的点位观测，大通径视镜则安装在主工艺管线、大型反应釜的观测位，能够提供更大的观测范围，方便运维人员清晰查看介质的颜色、浑浊度、流动状态、是否存在气泡或杂质等关键工况信息。设计时还考虑了不同工况的适配性，基座材质可根据输送介质的腐蚀特性选用碳钢镀锌、304不锈钢、316L不锈钢等不同材质，密封垫片可适配丁腈橡胶、氟橡胶、聚四氟乙烯等不同材质，满足常温常压、中温中压、弱腐蚀、强腐蚀等不同工况的使用要求。

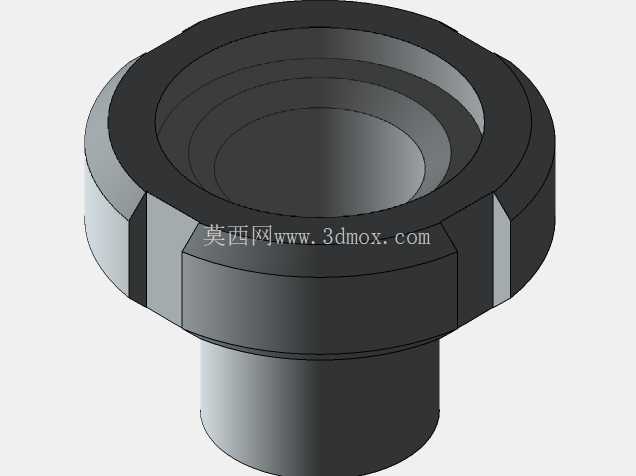

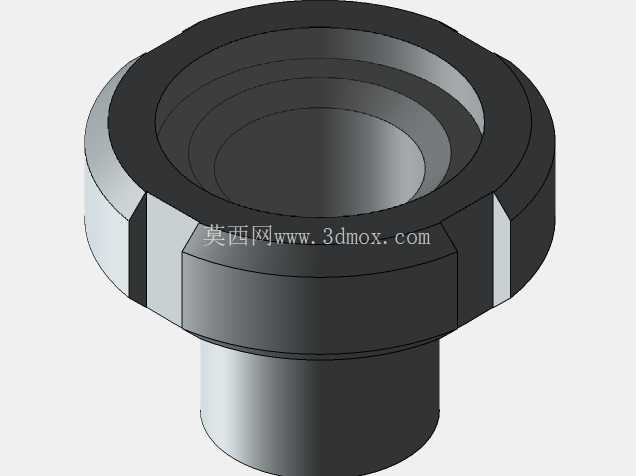

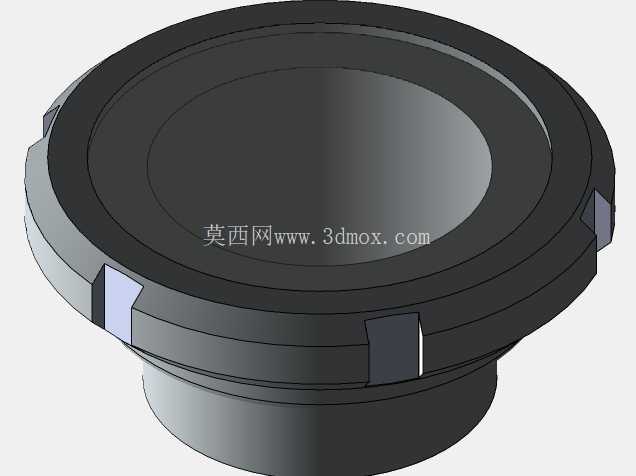

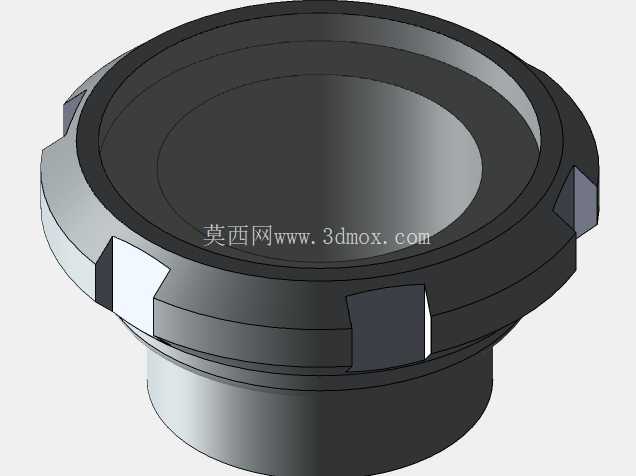

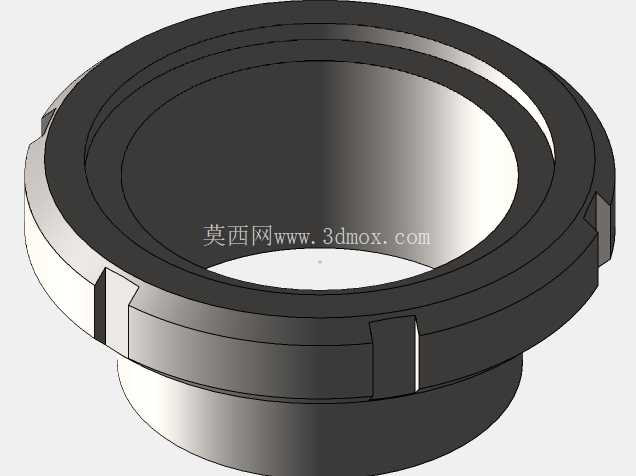

　　安装边界方面，所有规格的视镜外部轮廓均做了倒角处理，避免安装过程中划伤操作人员，压盖螺栓的外露长度控制在合理范围内，不会与周边的管路支架、保温层产生干涉，视镜的整体轴向尺寸经过优化，在保证玻璃视片有足够承压厚度、密封垫片有足够压缩量的前提下，尽可能压缩轴向安装空间，适合在管路排布紧凑的车间环境中安装使用。这类视镜在日常使用中无需特殊维护，仅需在停车检修时检查玻璃视片是否有划痕、裂纹，密封垫片是否有老化变形即可，正常工况下使用寿命可达数年，能够有效降低管路运维的工作量。建模过程中对每个规格的视镜都做了参数化关联，通径、法兰外径、螺栓孔分布圆直径、玻璃视片厚度等参数均可根据实际项目需求快速调整，方便设计人员针对不同项目的管路参数快速修改模型，直接生成工程图用于生产加工，减少重复建模的工作量。
