3/4英寸内螺纹手动球阀结构设计

在民用供水、小型工业流体输送、暖通管路、气动控制系统等场景里，3/4英寸通径的管路是极为常见的布设规格，这类管路的通断控制、流量调节往往需要适配同口径的手动阀件，这款带杠杆手柄的内螺纹球阀就是针对这类场景开发的控制元件。从实际使用的角度看，这类阀件最核心的需求是操作便捷、密封可靠、长期使用无渗漏，毕竟不管是家装水路的检修关断，还是生产线上小型气动回路的通断控制，一旦出现阀件渗漏或者操作卡涩，轻则带来管路维护的额外工作量，重则造成流体泄漏引发生产故障或者水资源浪费。

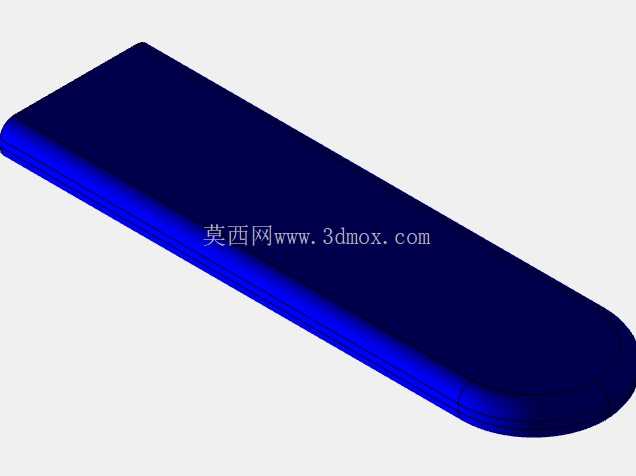

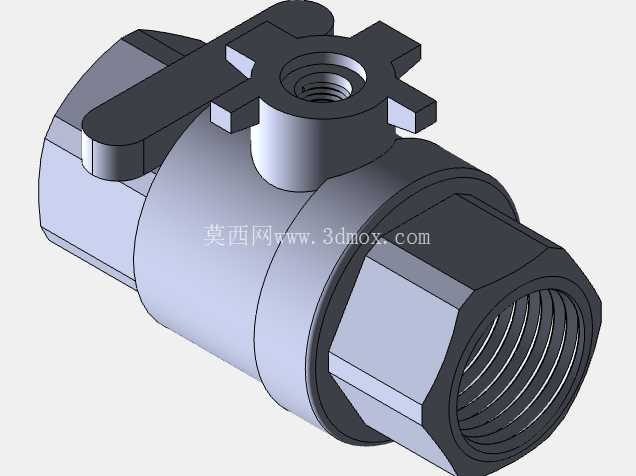

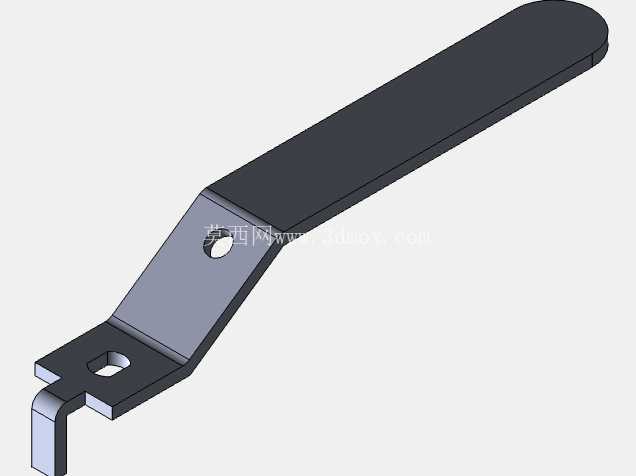

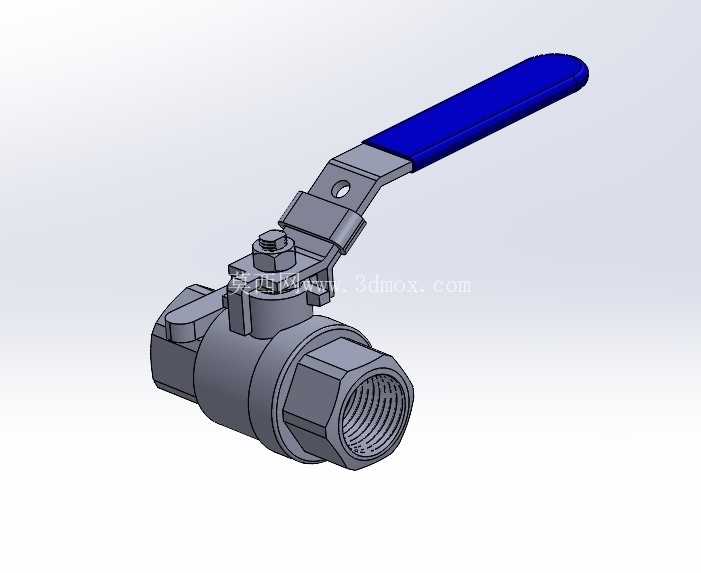

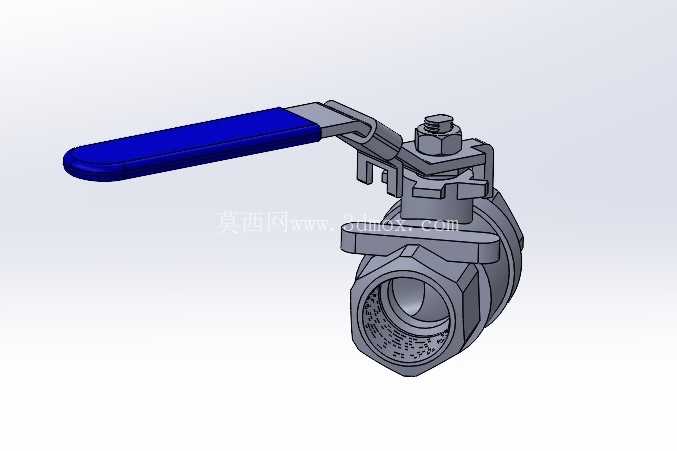

这款球阀的整体结构采用经典的浮动球式设计，阀体为两段式内螺纹结构，两端的内螺纹直接适配3/4英寸标准管螺纹，安装时不需要额外的法兰转接件，直接在管路上缠好生料带或者配合密封垫拧入即可，安装边界非常紧凑，整体长度适配常规3/4球阀的安装距，不会出现安装时管路错位需要额外调整的问题，不管是明装的家装水路，还是设备内部排布紧凑的气动控制管路，都能留出足够的操作空间给手柄。手柄采用加长杠杆式设计，蓝色的握持部分做了扁平化的防滑造型，操作时不需要借助额外的扳手，徒手就能扳动，90度的旋转行程就能实现全开和全关的状态切换，相比闸阀需要多圈旋转的操作方式，在需要快速关断的场景里优势非常明显，比如管路出现泄漏需要紧急断流时，扳动手柄的瞬间就能切断通路。

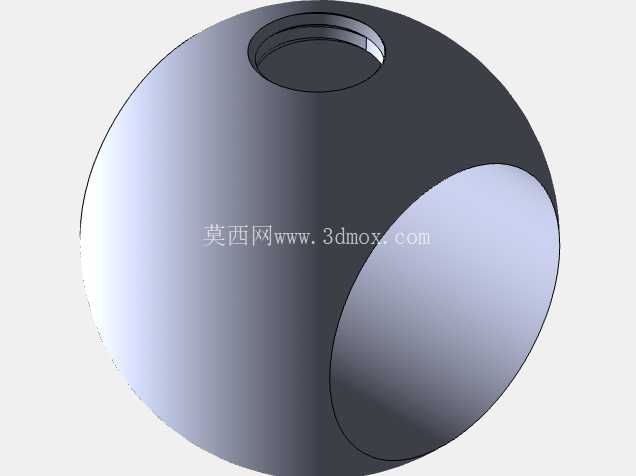

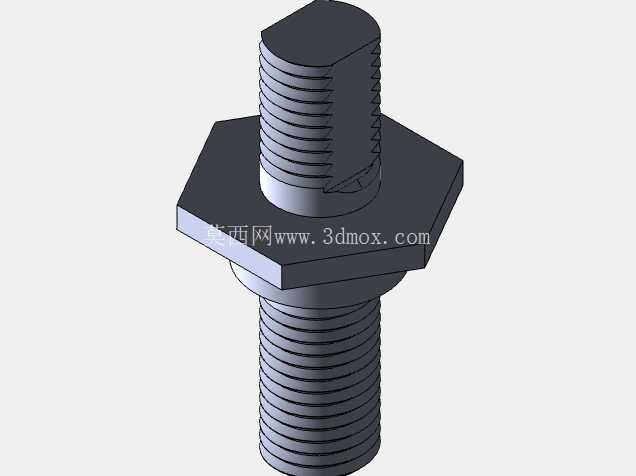

从结构设计的细节来看，球体部分采用整圆加工的通孔结构，全开状态下通径和管路内径基本一致，流体通过时的阻力非常小，不会出现明显的压降，不管是输送清水、压缩空气，还是无腐蚀性的轻质油品，都能保证稳定的流量输出。阀体和球体之间的密封采用软质密封环，装配时通过阀盖的预紧力把密封环压贴在球体表面，浮动球的结构会在流体压力作用下让球体进一步压紧出口端的密封环，压力越高密封性能越好，从根源上减少了内漏的概率。阀杆部分采用下装式结构，就算长期使用出现阀杆密封磨损，也不会出现阀杆被内部压力顶出飞出的风险，这一点在带压管路上使用时安全性提升非常明显。

在实际选型适配的时候，这款阀件的适用场景覆盖非常广，民用层面可以用在家庭进水总阀、热水器进出水控制、花园灌溉管路的分区控制；工业层面可以用在小型气动设备的气路通断、循环冷却水路的支路控制、小型液压系统的低压回路控制。设计建模的时候，所有的配合尺寸都严格遵循管螺纹标准和球阀的通用安装尺寸，不管是直接加工生产，还是用来做管路系统的装配模拟，都能直接匹配对应的管路接头、三通、弯头这些标准配件，不会出现尺寸干涉或者安装不上的问题。手柄的旋转角度做了机械限位，全开和全关位置都有明确的卡位，操作人员扳动手柄时能清晰感知到到位的触感，不会出现开关过位导致的密封件磨损。阀体的外形做了六角加强结构，安装时可以用普通管钳或者活动扳手卡住六角位置拧动，不会因为夹持力过大导致阀体变形，整体的壁厚设计兼顾了结构强度和材料成本，在满足常规1.6MPa工作压力的前提下，不会出现冗余的材料浪费。

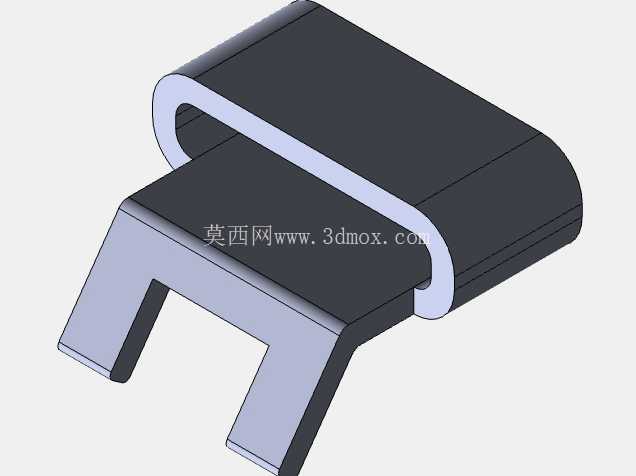

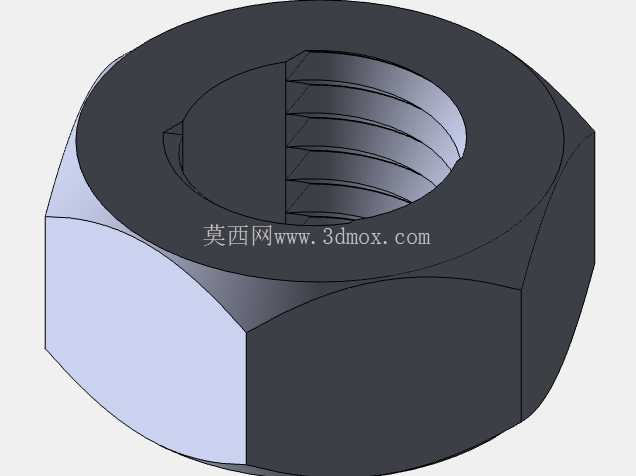

很多做管路三维布局的工程师在布设3/4英寸管路时，往往会因为阀件模型的尺寸不准导致装配时出现干涉，比如手柄旋转时碰到旁边的管路或者设备外壳，或者螺纹长度不对导致安装后出现间隙，这款模型在建模时完全按照实物的装配尺寸绘制，手柄的旋转空间、阀体的各个外形尺寸、螺纹的旋合长度都和实物一致，用来做管路装配仿真的时候，可以直接模拟实际安装后的操作空间，提前发现布局上的干涉问题，避免实际安装时才发现手柄扳不动、安装空间不足的问题。对于做阀件结构设计的从业者来说，这个模型的结构拆分也完全符合实际加工的装配逻辑，阀体、阀盖、球体、阀杆、手柄、密封件、压紧螺母这些零件都独立建模，配合间隙的设置也符合实际加工的公差要求，可以直接作为同类型阀件设计的参考蓝本，减少从零开始建模的重复工作量。
