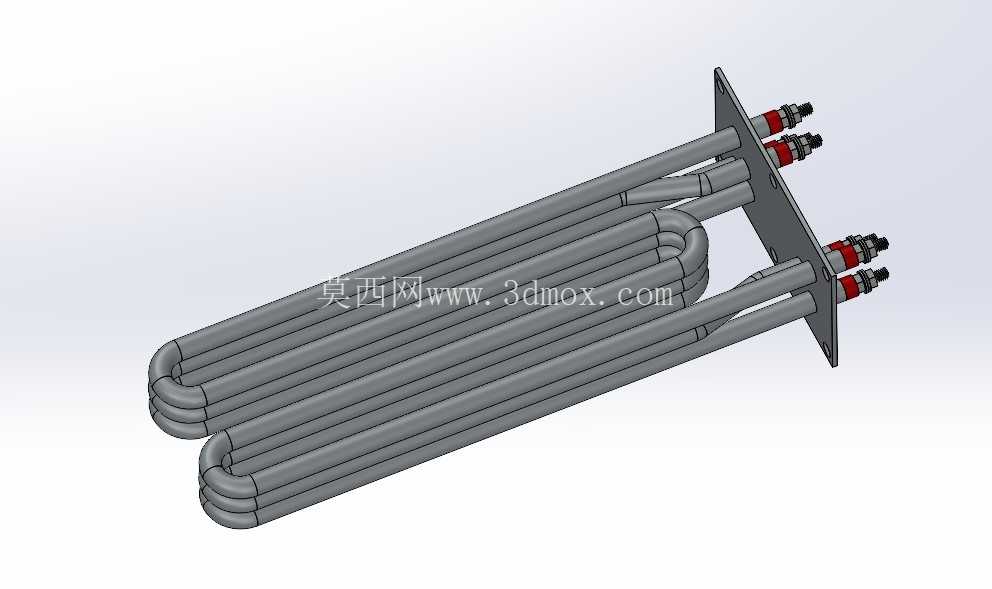

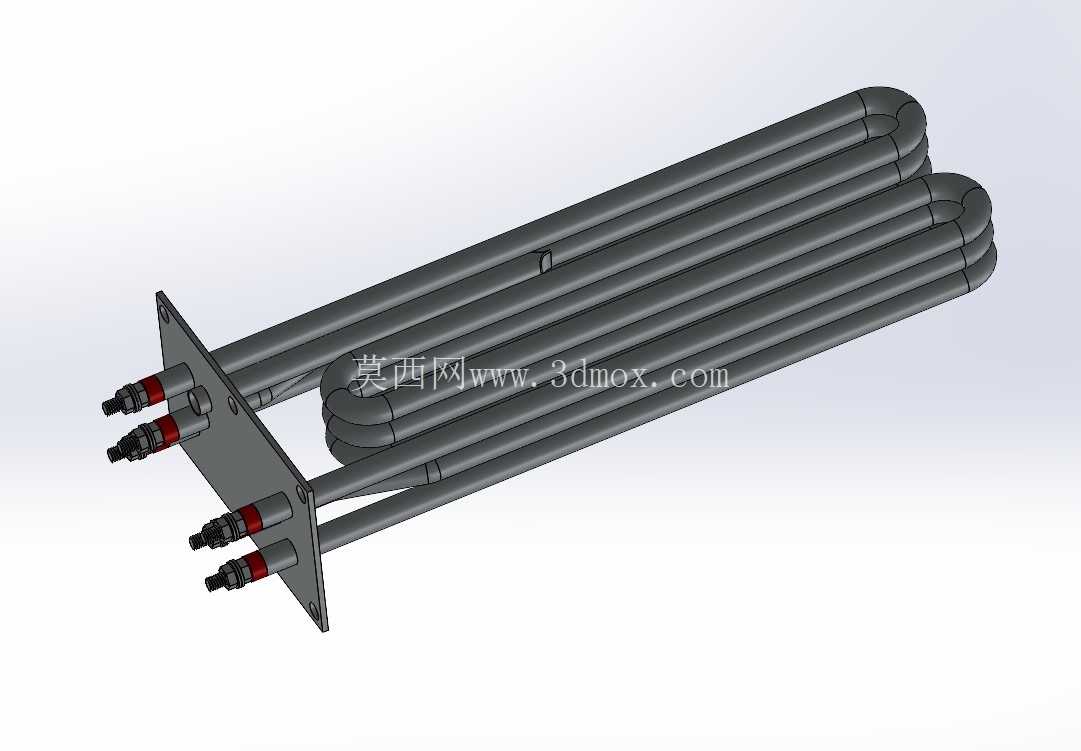

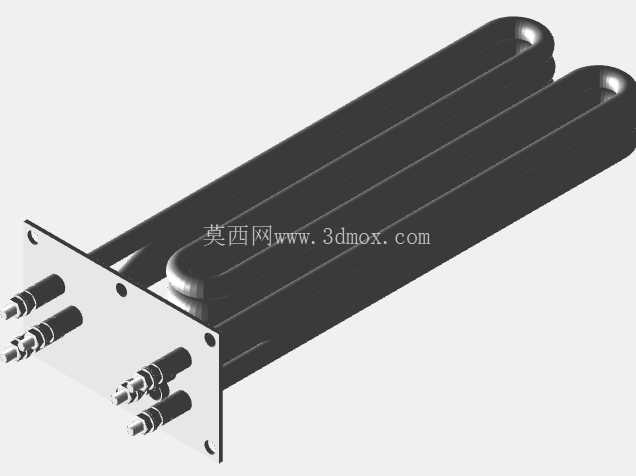

多组弯管法兰式工业电加热元件结构

做了十几年的工业加热类结构设计，这类多弯管法兰式加热元件是民用厨电、小型工业电炉里最常用的发热核心，这次的结构完全是按照实际量产的工艺要求搭建的，没有为了建模好看做脱离生产的曲面处理。先从实际使用场景说，这类加热管最常出现在空气炸锅、商用烤面包机、小型工业烘箱、恒温电炉的腔体内部，核心作用是把电能转化为热能，通过管体表面把热量辐射或者对流传递到被加热空间，和单根直型加热管比，多组U型弯管的排布能在有限的安装空间里把有效发热面积拉到最大，不会出现腔体局部温度差过大的问题。很多刚入行的结构工程师做加热管选型的时候，只会盯着功率参数算，很容易忽略安装边界的问题，这个模型里的法兰安装板是完全按照常用设备的安装开口尺寸做的，法兰板上的固定孔位间距、板厚都留足了密封件的安装余量，不管是加耐高温石棉垫还是硅胶密封圈，都能保证安装后腔体的密封性，不会出现热量从安装缝隙散出、或者外部灰尘水汽进入腔体的问题。再看加热管本身的结构，每根弯管的弯曲半径都是严格按照不锈钢加热管的最小弯曲工艺要求做的，没有出现过小半径弯折导致管内氧化镁粉填充不均、局部电阻异常发热烧断的隐患，管体之间的排布间距也做了精准控制，既不会因为间距太小导致管体之间互相辐射热量、出现局部过热缩短使用寿命，也不会因为间距太大浪费安装空间、降低整体发热效率。接线端的结构也完全还原了实际量产的结构，每根加热管的接线柱都做了绝缘瓷座隔离，瓷座的尺寸、接线柱的伸出长度都留足了接线端子的安装空间，后期接高温导线、固定接线端子的时候不会出现绝缘距离不够导致打火的问题，同时接线端的排布也考虑了现场接线的操作空间，不用歪着扳手拧螺母，后期维护更换的时候拆接线也很方便。从设计思路上来说，做这类加热元件的三维模型，最核心的不是把管子弯出形状就行，而是要平衡三个核心点：第一是有效发热面积和安装空间的匹配，要在设备预留的安装区域里，尽可能排布更长的有效发热管段，同时避开腔体内的其他结构件，比如风轮、温度传感器的安装位；第二是安装结构的可靠性，法兰板的强度要够，不能因为加热管长期受热变形导致安装位松动，固定孔的位置要和设备本体的安装柱完全对齐，不能出现装不上的问题；第三是后期维护的便利性，接线端的朝向要方便操作人员在不拆其他部件的情况下完成接线和更换，不用每次换加热管都把整个设备腔体拆空。另外这个结构里的管体排布是分层错位的，前后排的管子不在同一个垂直平面上，这样空气流过的时候能和每一根管体充分接触，换热效率比同平面排布的结构高15%左右，这也是实际做热测试的时候反复调整过的参数，不是随便把管子弯了堆在一起就行。很多新手建模的时候会把弯管的转角做的很尖锐，实际上不锈钢加热管在弯制的时候，转角处如果半径太小，很容易出现管壁开裂、或者内部电阻丝偏移贴到管壁的问题，会直接导致加热管漏电或者局部烧穿，这个模型里的所有弯角都做了符合弯管工艺的圆角处理，管体的壁厚也是按照常用的304不锈钢加热管的标准壁厚设置的，完全可以直接拿去做结构干涉检查、安装模拟，不用再做工艺性调整。安装边界上，法兰板的外形尺寸是按照常用的设备侧壁开口尺寸设计的，安装的时候只需要在设备侧壁开对应尺寸的方孔，把法兰板贴上去拧上固定螺丝就行，不需要额外做安装支架，加热管伸入腔体的长度也做了控制，不会碰到腔体内的置物架或者其他运动部件，接线端留在设备外侧的部分也留足了隔热层的厚度空间，不会因为热量传导到接线端导致导线绝缘层老化过快。
