外啮合齿轮式液压动力转换单元结构

在中小功率液压传动系统里，这类外啮合齿轮结构的液压动力单元是非常常见的动力源配置，从工程机械的辅助动作回路、小型机床的夹紧进给回路，到农用机具的液压输出、物流设备的举升机构，都能见到同结构产品的应用。不同于柱塞泵的高精度加工要求、叶片泵对油液清洁度的高敏感度，这类齿轮式液压单元的结构容错率更高，对工况的适应性更强，在常规开式液压回路里，能够稳定将输入端的旋转机械能转化为液压油的压力能，为后续执行元件提供稳定的压力油输出。

从结构设计逻辑来看，这套结构采用了三片式装配布局，前端的安装法兰直接对接驱动电机的输出轴端，法兰上的定位止口尺寸匹配常规Y系列、伺服系列电机的输出端安装基准，四个贯穿式长螺栓将前端盖、泵体主体、后端盖直接锁紧固定，这种贯穿螺栓的锁紧方式能够抵消泵体内部高压油产生的轴向撑开力，避免端盖结合面出现渗油问题，同时装配时不需要额外的定位工装，只要保证齿轮副的啮合间隙在合理区间，就能完成整泵的组装，后期维护拆解也十分方便。进出油口采用了内螺纹连接形式，油口的通径尺寸匹配对应流量下的管路流速要求，避免油液在油口位置产生过大的沿程压力损失，同时油口位置设置在泵体的侧方，能够适配不同方向的管路排布，减少安装时的管路弯折。

齿轮副采用的是直齿外啮合结构，两个齿轮的参数完全一致，其中主动齿轮通过平键与输入轴连接，从动齿轮通过滑动轴承支撑在泵体的轴孔内，齿轮的齿顶圆与泵体内腔的间隙控制在极小的范围内，齿轮端面与前后端盖之间的间隙通过浮动侧板进行补偿，当泵输出压力升高时，高压油会推动侧板贴紧齿轮端面，自动补偿端面磨损产生的间隙，始终保持较高的容积效率，不会因为长期使用后的磨损导致输出流量大幅下降。输入端的轴封采用了双唇口橡胶油封，能够同时阻挡外部灰尘进入泵体内部，以及防止泵体内的液压油顺着输入轴渗漏，油封的安装槽设置在前端盖的轴孔位置，更换油封时不需要完全拆解整泵，只要拆下驱动端的连接法兰就能完成油封更换，大幅降低了现场维护的工作量。

安装边界方面，前端法兰的安装孔位采用了跨中分布的设计，能够适配四个方向的安装角度，不管是电机水平安装还是垂直安装，都能保证泵体的泄油方向处于合理位置，避免轴封位置出现困油导致的油封损坏。整泵的轴向总长度控制在紧凑的范围内，不会在电机输出端形成过长的悬臂，能够减少输入轴的径向载荷，延长支撑轴承的使用寿命。泵体本身的重量较轻，在移动设备上使用时不会增加过多的额外负载，同时壳体采用了高强度铝合金材质，在保证结构强度的前提下提升了散热能力，连续工作时壳体的温度不会过高，能够避免油液过早氧化变质。

实际选型使用时，这类结构的液压单元通常用于额定压力16MPa以下的回路，转速范围覆盖每分钟800转到2500转，能够匹配普通异步电机、直流电机以及内燃机的动力输出，不需要额外加装减速机构就能直接驱动。在回路设计时，只需要在进油口配置对应通径的吸油过滤器，出油口连接压力管路到换向阀组，回油直接连通油箱就能完成基本回路搭建，不需要额外的复杂控制元件。需要注意的是安装时要保证泵与电机的同轴度误差控制在0.1mm以内，避免输入轴受到额外的径向力导致轴封过早磨损、齿轮出现偏磨问题，初次启动前要向泵腔内注满液压油，避免启动时出现干磨导致内部零件损坏。

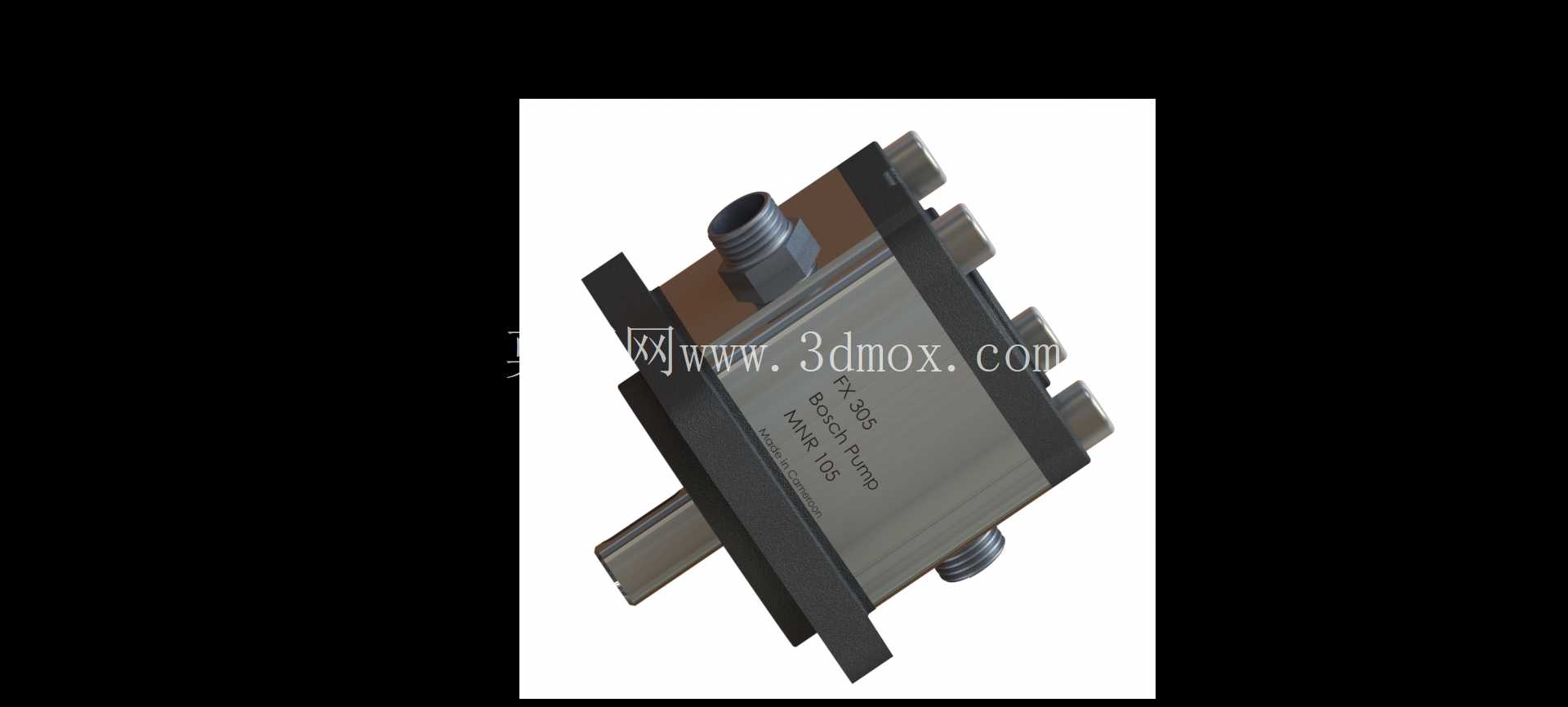

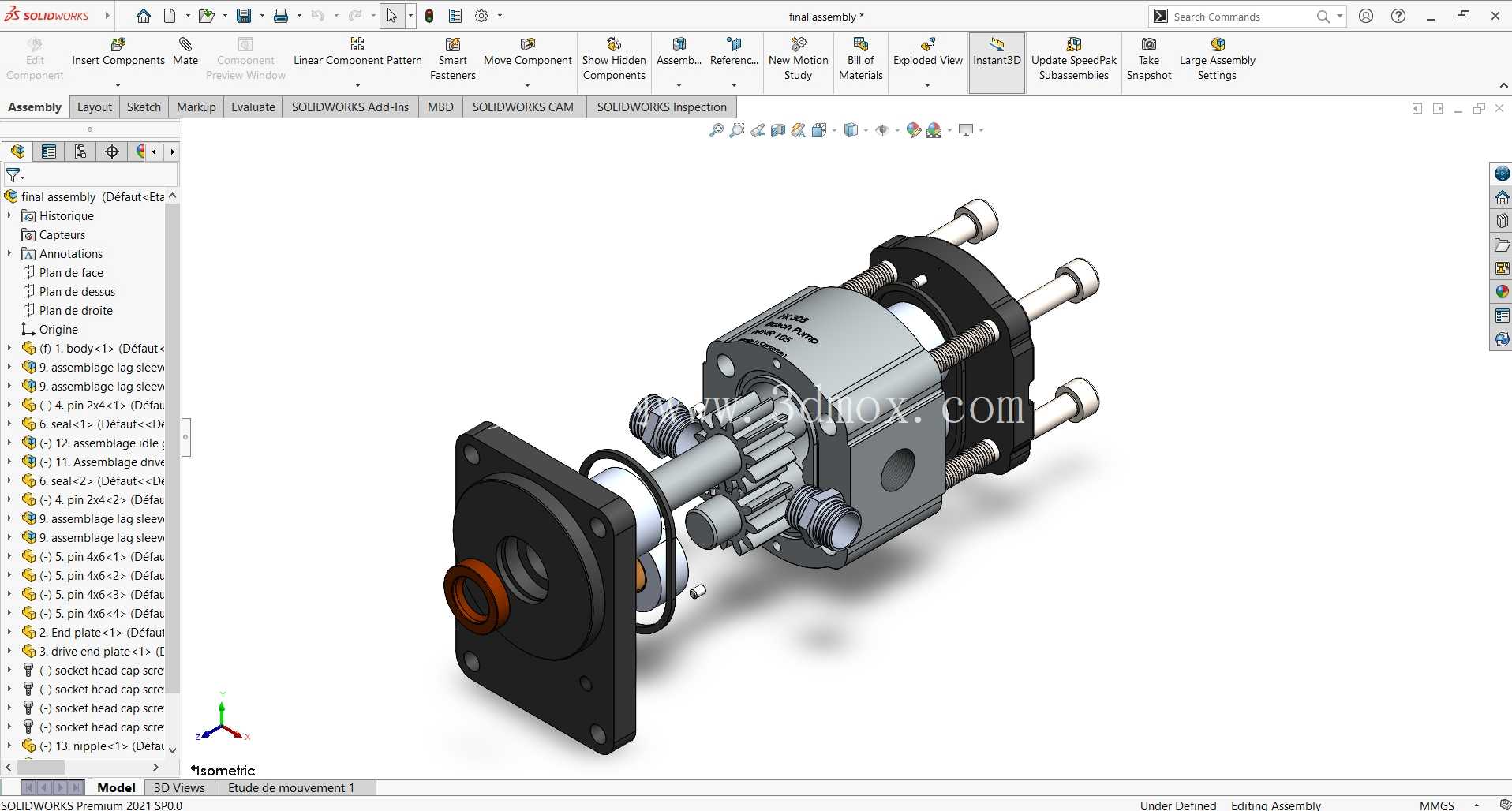

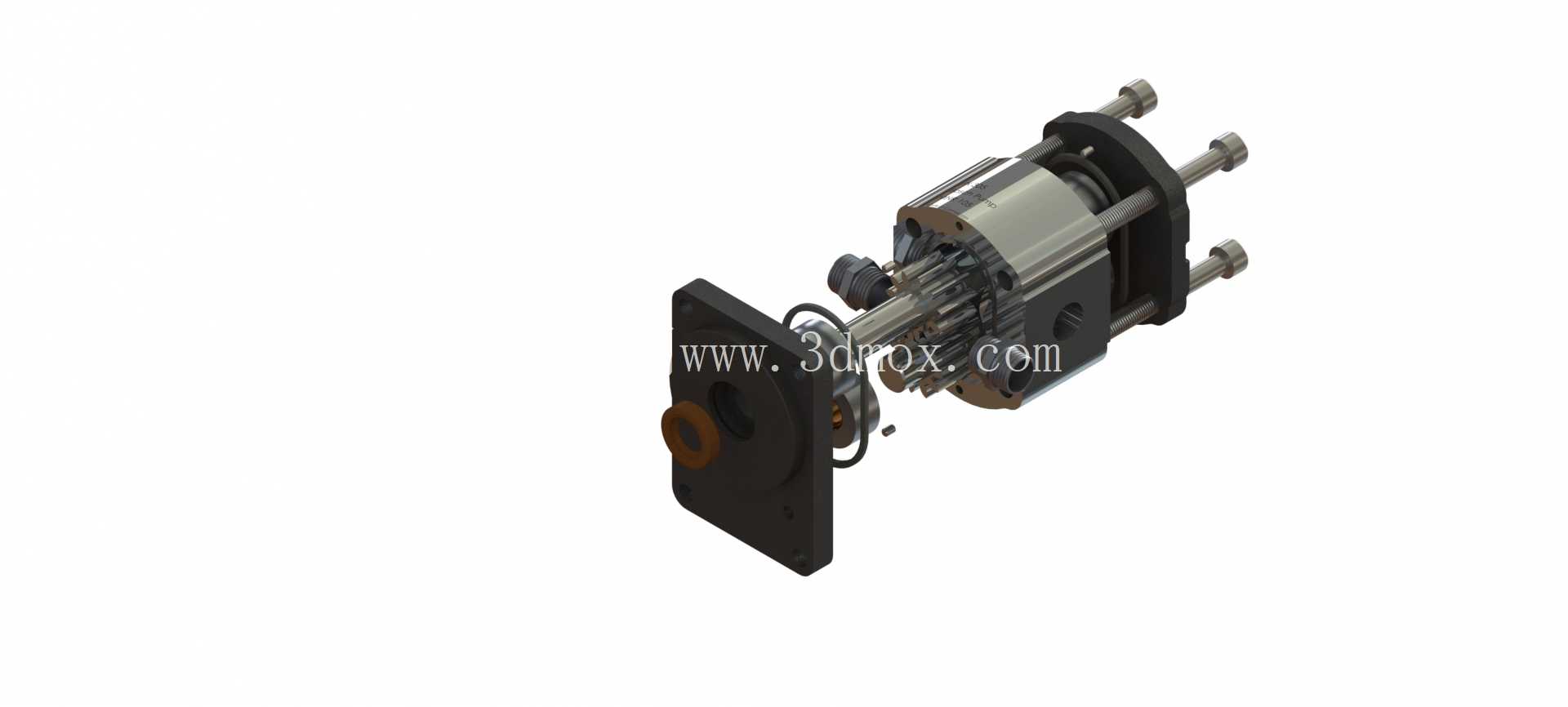

从建模细节来看，这套结构完整还原了内部齿轮副的啮合关系、螺栓的连接位置、密封件的安装槽结构，以及进出油口的螺纹细节，不管是用于液压系统的方案演示、设备的整机装配干涉检查，还是用于液压元件的教学演示，都能够提供准确的结构参考，建模时的装配约束完全按照实际装配逻辑设置，能够直接用于生成工程图纸，指导实际零件的加工与整泵的装配调试。
