集装箱AGV对接机关架转移容器装置

这套机关架结构的核心应用场景，集中在厂内物流的集装箱周转环节，具体是产线末端、仓储暂存区与AGV配送路径的衔接点位，解决的是传统人工搬运料箱、或是刚性输送线无法灵活适配AGV停靠高度差的实际痛点。在实际生产现场，装满加工件、装配零部件的集装箱往往从线体尾端流出时，高度与AGV载货平台存在120-180mm的落差，且AGV停靠时存在±15mm的位置公差，常规的滑槽对接容易出现卡箱、掉箱问题，这套改善后的机关架正是针对这类现场问题做的结构优化。

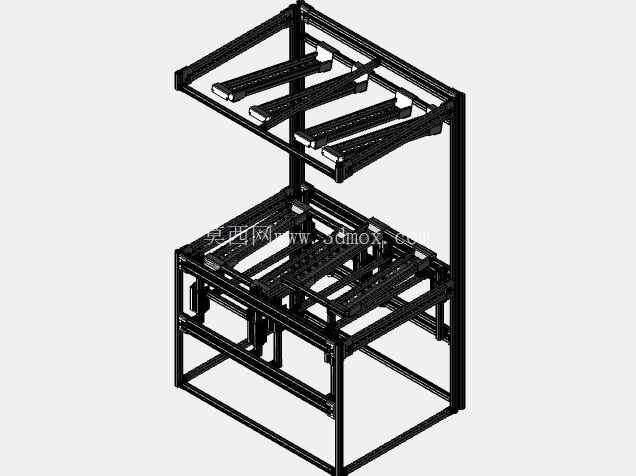

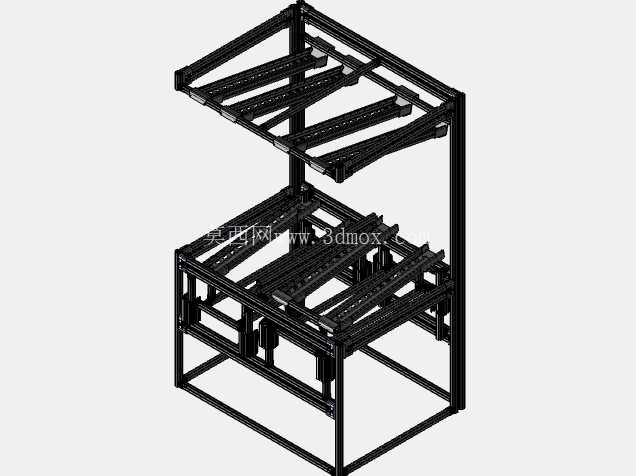

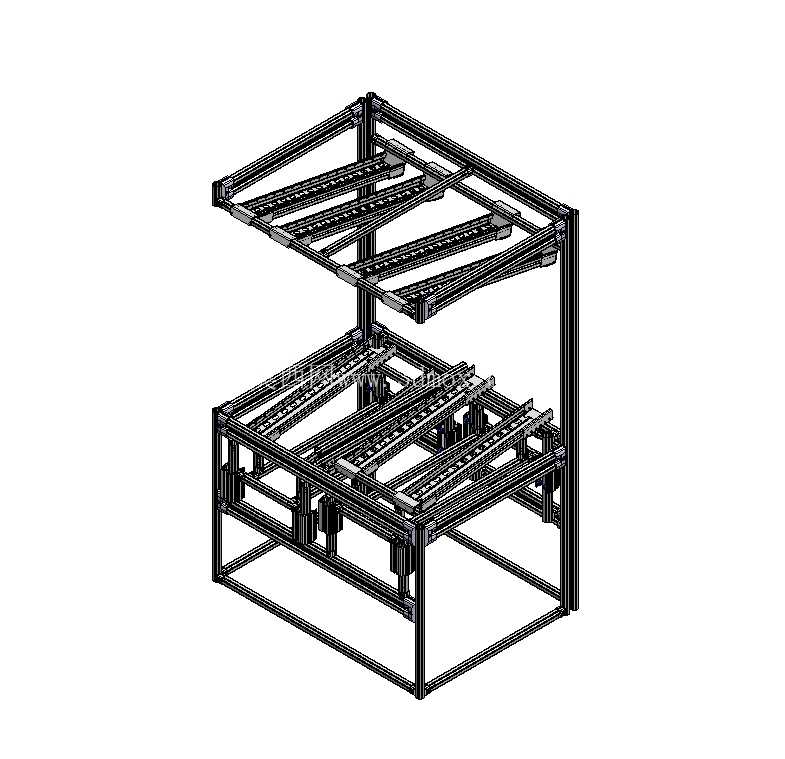

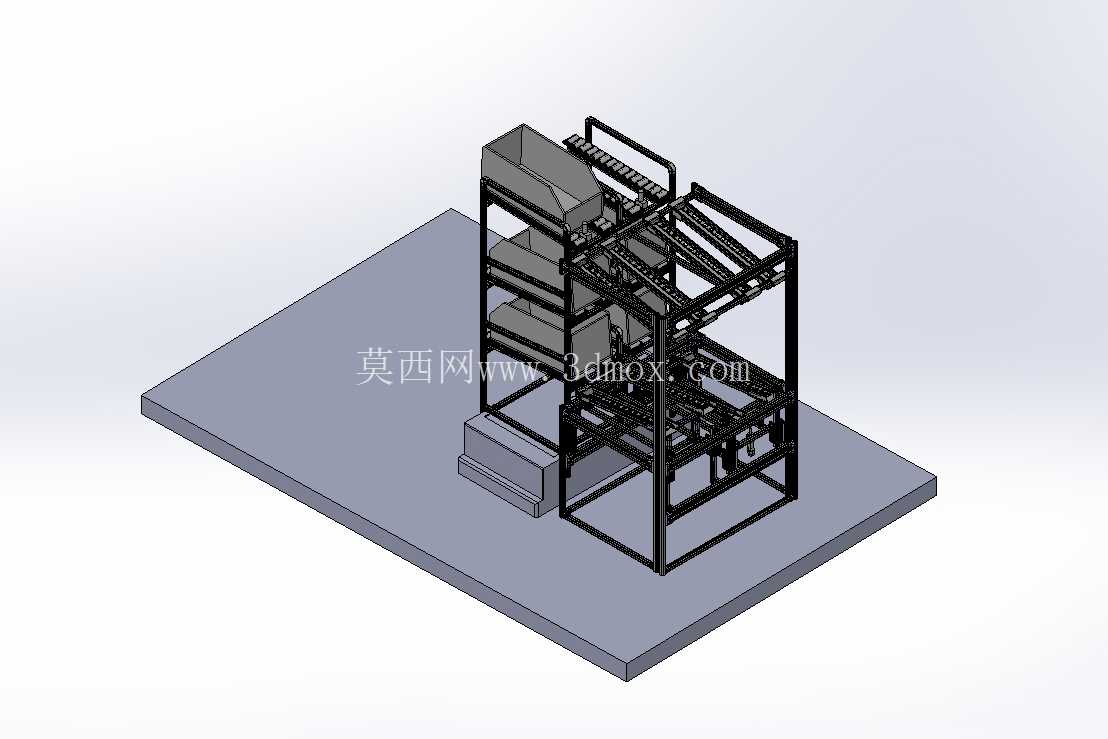

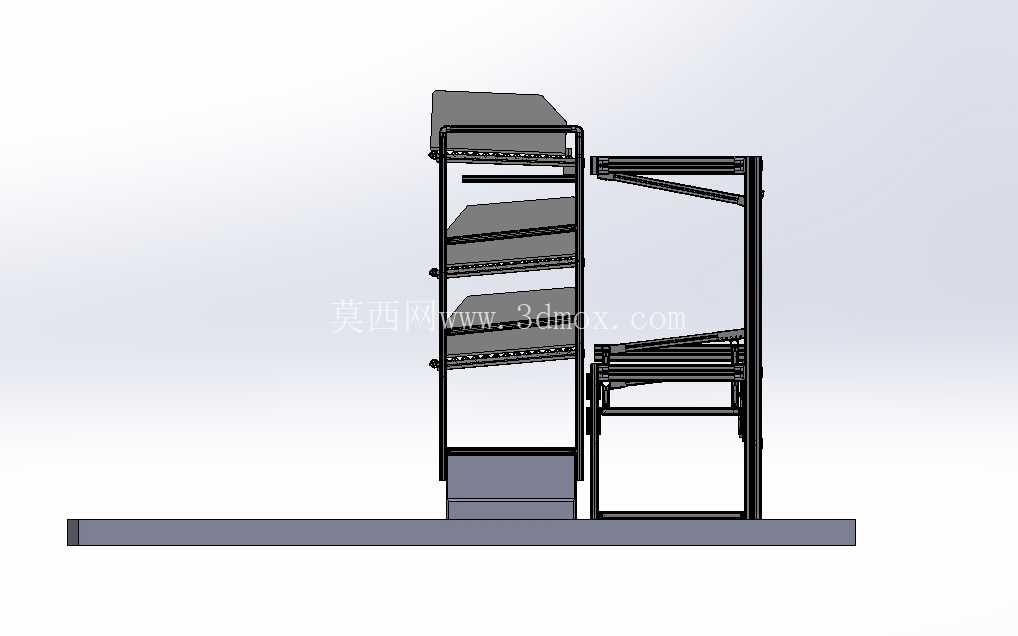

从功能特性上看，整套结构采用双层错位滑轨布局，上层为待转移容器暂存位，下层为AGV对接位，依靠料箱自身重力触发机关锁止结构，无需额外气动、电动动力元件，符合低成本自动化的karakuri设计逻辑。当AGV驶入架体下方指定区域，触发行程拨杆后，上层滑轨的锁止挡块自动回缩，最前端的容器沿倾斜滑轨顺滑滑落至下层AGV承载位，滑落过程中两侧的导向条会自动修正容器位置，抵消AGV停靠的位置偏差，待容器完全落位后，下层的定位挡块自动卡入容器底部定位槽，避免AGV启动时容器滑移，同时上层锁止结构自动复位，挡住后续待转运容器，完成单次无动力转移动作。

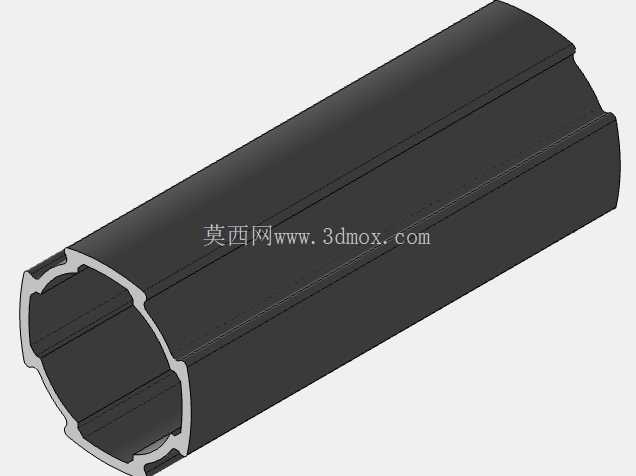

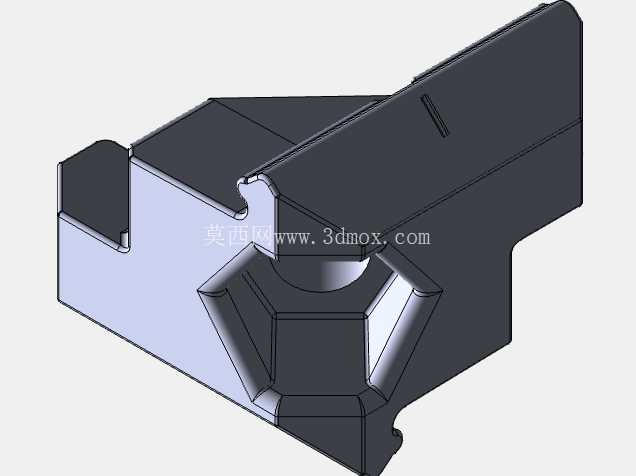

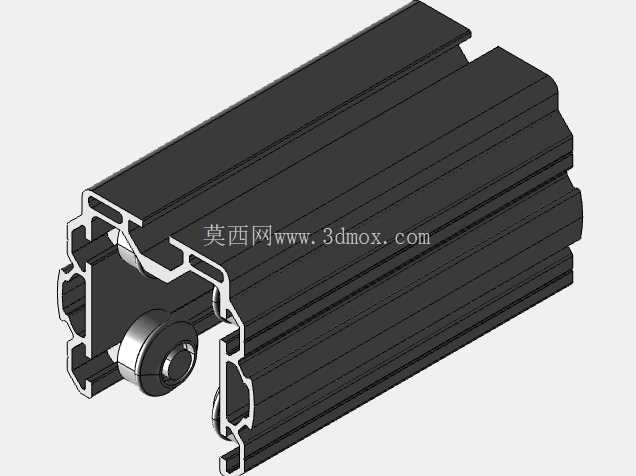

设计思路上，整套架体全部采用工业铝型材拼装搭建，所有连接节点均采用标准角件与T型螺栓固定，无需焊接加工，方便现场根据实际线体高度、容器尺寸做快速调整。滑轨部分采用冷拉型钢搭配高分子聚乙烯耐磨条，摩擦系数控制在0.15-0.2之间，既保证容器依靠自重就能顺畅滑动，又不会因为滑动速度过快出现冲出现象。倾斜角度经过反复校核设置为5.2度，这个角度下满载25kg的标准物流容器滑动速度稳定在0.3m/s，末端搭配聚氨酯缓冲块，能将落位冲击控制在允许范围内，不会损伤容器内的精密加工件。

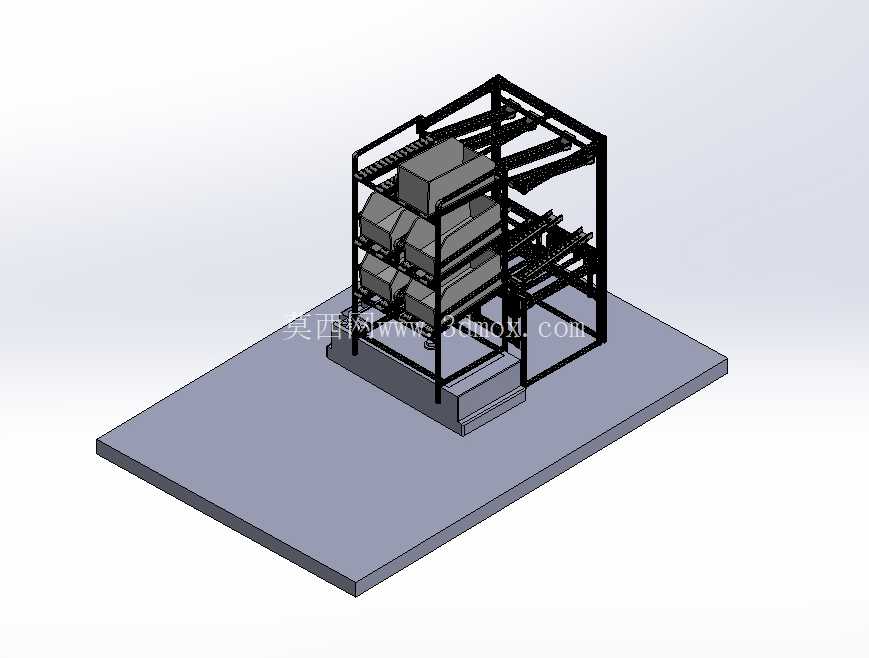

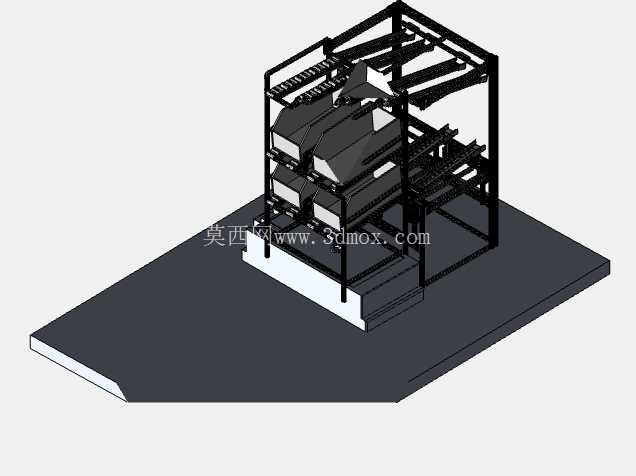

安装边界方面，整套架体的底部支撑脚采用可调脚杯结构，调节范围为±50mm，可适配现场地面不平整的安装条件，架体整体外形尺寸控制在长1800mm、宽1200mm、高2100mm，占用的地面空间仅比两个标准物流容器的堆叠占地多30%，不会挤占车间主通道的通行宽度。架体与AGV的对接区域预留了200mm的安全间隙，侧边安装有导向斜边，即使AGV停靠时存在小幅偏斜，也能顺着导向边滑入正确对接位置，无需额外加装视觉定位辅助装置，大幅降低了现场改造的投入成本。

在实际使用中，这套结构不需要外接任何动力源，日常维护仅需定期检查耐磨条的磨损情况、给滑轨铰接点涂抹少量润滑脂即可，维护成本不到传统动力移栽机构的十分之一。针对不同尺寸的物流容器，仅需更换两侧的导向条间距、调整挡块的触发位置，就能快速适配多种规格容器的转移需求，不需要对主体架体做切割、焊接改动，适配性极强。架体的上层暂存位最多可同时容纳4个标准物流容器，能够匹配AGV每8分钟一趟的配送节拍，即使线体短时间内产出速度波动，也能通过暂存位缓存容器，不会出现线体堵料的情况。

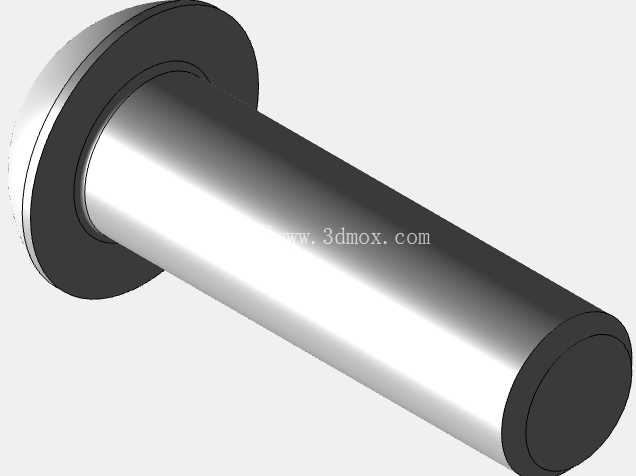

结构细节上，所有的铰接转动部位都采用自润滑铜套，无需要额外加油维护，使用寿命可达50万次以上动作循环。锁止机构的触发力经过调校，仅需8N的拨动力就能触发解锁动作，AGV停靠时的接触压力完全足够触发，不会出现卡滞不触发的情况。架体的上层滑轨末端设置有防掉落挡边，即使出现误操作，容器也不会从架体后侧滑落，保障现场操作人员的作业安全。整套结构的受力经过有限元校核，满载状态下架体的最大变形量不超过0.8mm，完全满足长期连续使用的刚度要求，不会因为长期受力出现滑轨变形、导致容器卡滞的问题。
