多层料架式AGV转运推车工位载具

　　这套多层料架式AGV转运推车，面向车间内部线边物流与自动化仓储接驳场景搭建，核心解决离散制造车间里半成品周转、工位配料、跨工序物料转运过程中，人工推拉料车效率低、接驳定位偏差大、物料分层存放混乱的实际痛点。整套载具直接适配标准潜伏顶升式AGV的运行逻辑，底部预留完整的AGV潜入空间与顶升承载基准面，无需额外改造即可完成AGV与料架的自动对接、举升、转运、落架全流程动作，在3C电子装配、汽车零部件分装、电商仓储拣选、新能源电池工序流转这类需要高频次定点配送的场景中，可直接替代传统人工牵引的平板料车，实现物料从立体仓库到装配工位、从上道工序检验区到下道加工工位的无人化接驳。

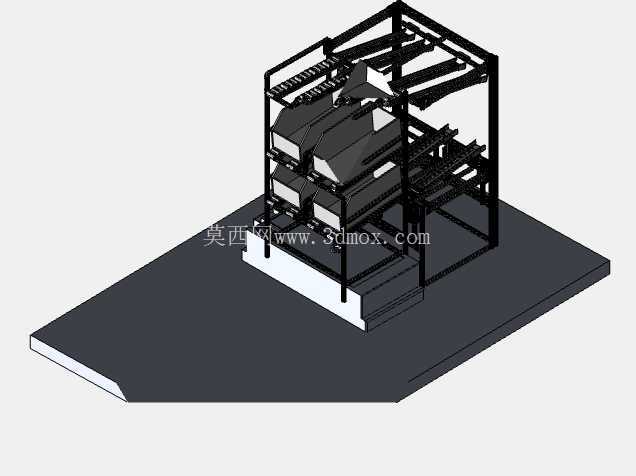

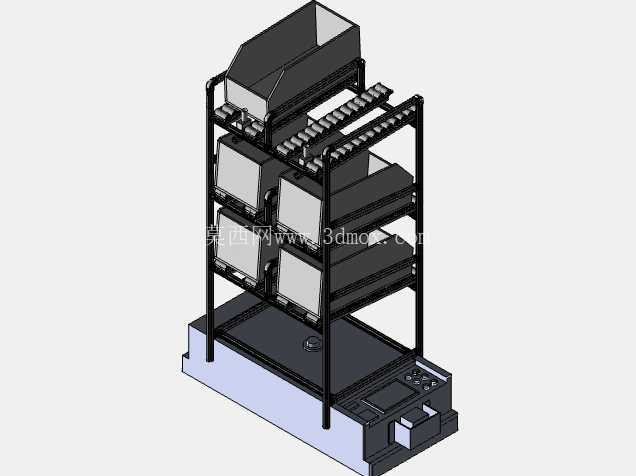

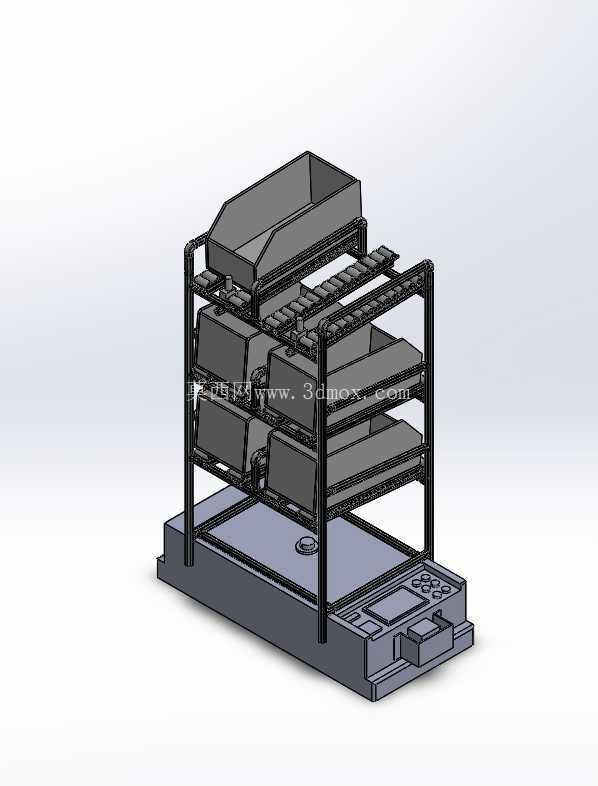

　　从结构设计思路来看，整体采用底部刚性承载基座加多层立式框架的分层布局，没有采用整体焊接的封闭箱体结构，而是用方管型材搭建竖向支撑立柱与横向承托梁，每层置物位都预留了流利条安装位与物料托盘导向间隙：上层设置敞口式集料槽，可存放零散螺丝、包装辅料、小型待加工零件；中层设置双层可滑移托盘位，既可以放置整箱的标准件周转箱，也能适配带隔层的工件盛放架，作业人员取放物料时无需弯腰翻找底层货物，符合线边作业的人机工程高度；底层基座完全按照AGV的顶升接触面做平面度强化处理，基座表面预留AGV导航标识粘贴位、急停按钮避让缺口与操作面板嵌入空间，AGV潜入料架下方后，顶升板完全贴合基座底部的加强承载区，负载重心始终落在AGV的额定承载中心范围内，避免转运过程中料架偏载倾翻。

　　外形尺寸与安装边界方面，整体长宽基准完全匹配主流车间通道的通行宽度要求，基座外轮廓没有突出的外挂件，AGV潜入方向的入口做了倒角导向处理，即使AGV停靠存在±10mm的定位偏差，也能顺利滑入料架底部完成对接；竖向框架的总高度控制在人工站立取料的舒适区间，最高层置物面不超过普通作业人员的抬手取料高度，最低层置物面留出足够的离地间隙，避免地面线槽、减速带对托盘底部造成刮擦。框架立柱之间的跨距经过受力校核，每层满载周转箱时，横向承托梁的下挠量控制在允许范围内，长期反复顶升转运不会出现框架变形、层板歪斜的问题；料架四周没有设置外凸的护栏挡板，既减轻了整体自重，也方便周转箱从侧向直接推拉取放，相邻料架并排停靠时侧面不会发生干涉。

　　实际功能特性上，这套载具兼顾了AGV自动转运与人工临时推拉两种使用模式：当AGV执行配送任务时，料架整体被顶升离开地面，随AGV沿预设磁条或二维码导航路径移动，到达目标工位后AGV落架，料架底部的支撑脚直接接触地面，成为固定的线边暂存货架，作业人员可以直接从各层取料，不需要等待AGV常驻工位占用运力；若遇到产线临时调模、物料紧急转序的情况，作业人员也可以直接推动料架短距离移动，框架底部的支撑脚接触面做了耐磨处理，不会刮伤环氧地坪。设计过程中特意将所有置物层的承重做了区分：上层集料槽侧重存放轻量零散物料，中层托盘位适配满载标准周转箱的重量，底部基座承担整体负载的传导，所有竖向立柱的载荷直接传递到基座的四个支撑角，顶升时载荷不会经过中层置物梁，从根源上避免了长期顶升受力导致的层架焊缝开裂问题。料架顶部的敞口料槽做了折边加强处理，盛放零散零件时不会出现边缘划手、零件滑落的情况，各层托盘的限位挡边高度刚好卡住标准周转箱的底部凸缘，AGV启停、转向过程中周转箱不会发生滑移掉落。
