气动杠杆式夹紧工装结构设计

这套夹紧结构在离散制造的工装应用场景中覆盖范围极广，从汽车零部件焊装线的工件定位、机加工工序的毛坯装夹，到小型装配工位的部件固定，都能见到这类结构的衍生变体。区别于纯手动的螺旋夹紧、偏心夹紧结构，这套结构采用气动驱动作为动力源，搭配杠杆式力放大结构，能在压缩空气常规0.4-0.6MPa的供气压力下，输出足够的夹紧力，同时保证夹紧动作的响应速度适配自动化产线的节拍要求。

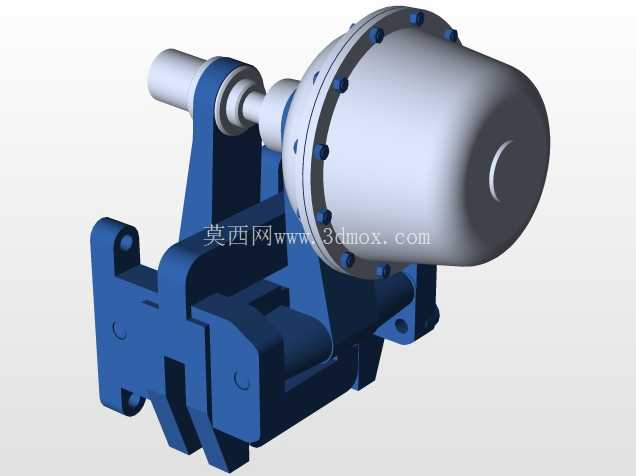

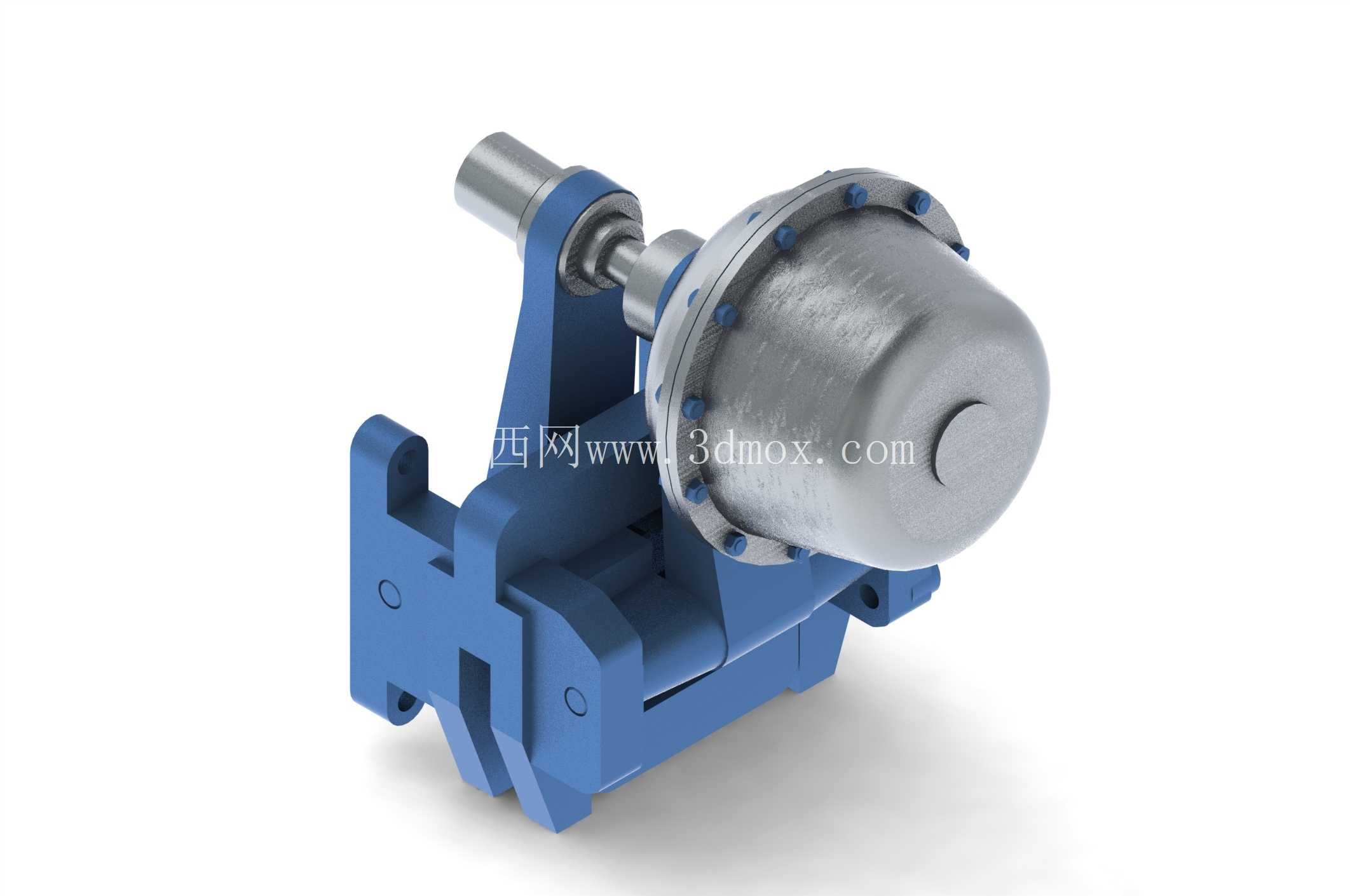

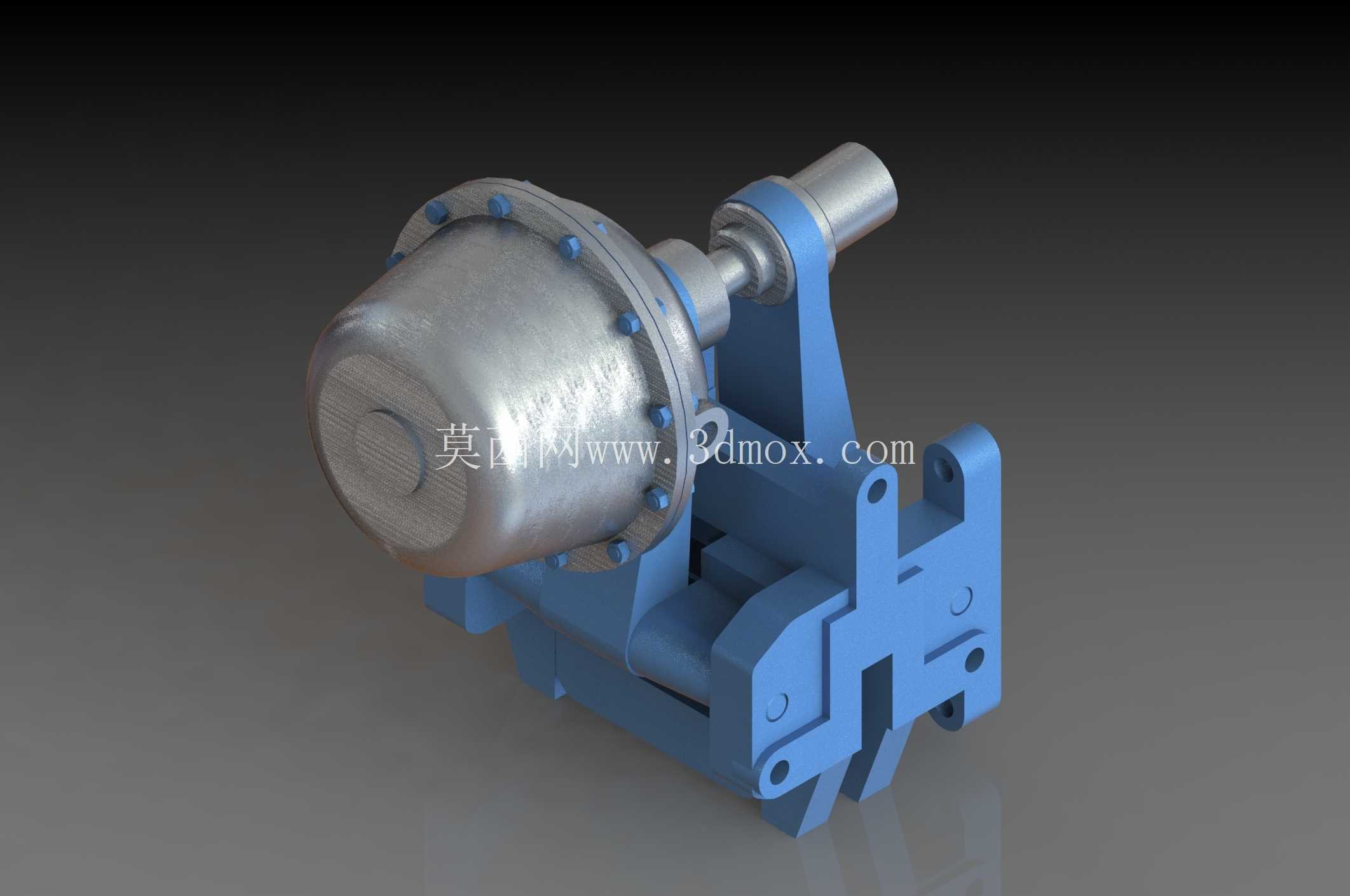

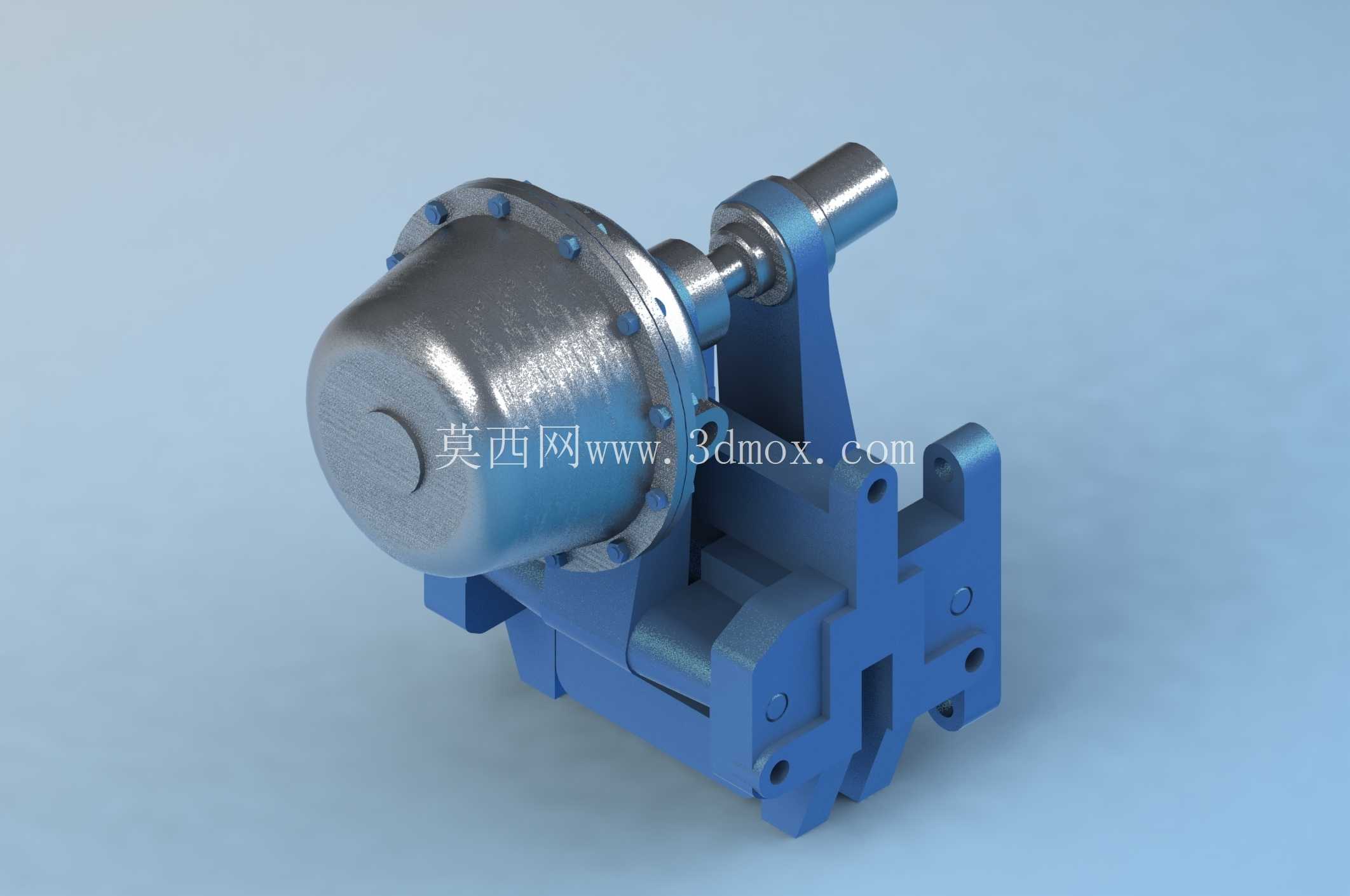

从功能特性来看，这套结构的核心优势在于力传递路径的设计合理性：气缸端的直线推力经过铰支点的杠杆比例放大后，传递到夹紧压头位置，既可以通过调整杠杆臂长比匹配不同的夹紧力需求，也能通过铰点位置的限位设计，保证夹紧行程在可控范围内，避免过度夹紧导致工件变形，或是行程不足无法可靠压紧工件。结构上的蓝色安装基座采用一体化的折弯+筋板加强设计，基座底部预留了标准的安装槽位，可直接适配T型槽工作台、工装板的安装孔位，不需要额外制作过渡连接板，能减少现场安装的调整工作量。

设计这套结构的时候，首先要考量的是安装边界的适配性：整个结构的横向安装尺寸控制在紧凑型工装的允许范围内，气缸部分采用轴向布置的方式，不会在夹紧动作的垂直方向额外占用过多空间，适合在排布密集的多工位夹具上使用，不会和相邻的夹紧单元、定位销、检测传感器产生空间干涉。铰点位置的轴承配合设计，是整个结构耐用性的关键，转动副位置采用带衬套的铰接结构，能减少长期往复动作带来的磨损，避免铰接间隙过大导致夹紧位置偏移，保证重复夹紧的位置精度稳定在工装要求的公差范围内。

实际使用中，这类夹紧结构的压头位置可以根据工件的接触面形状做适配更换，比如针对平面工件更换平压头，针对异型曲面工件更换仿形压头，不需要改动主体的杠杆和气缸安装结构，模块化的设计能大幅降低不同工况下的改造成本。气缸端的端盖采用螺栓圆周均布的固定方式，密封件的更换维护不需要完全拆解整个夹紧单元，只需要拆卸端盖即可完成密封件更换，能减少产线停机维护的时间。基座上的镂空槽设计一方面是为了减轻整体结构重量，方便人工搬运和安装调整，另一方面也能在机加工切削液使用场景下，让切削液和切屑顺利从槽位排出，不会在基座内部堆积造成动作卡滞。

从力的受力角度分析，杠杆结构的铰点位置特意做了偏心量的优化，当夹紧动作到达死点位置时，即使突然出现供气压力中断的情况，结构也能依靠机械死点的自锁特性保持夹紧状态，不会因为气源故障导致工件松脱，避免生产过程中的安全隐患。夹紧臂的截面采用变截面设计，在受力较大的靠近铰点位置做了加厚处理，靠近压头的位置适当减薄，在保证结构刚性满足夹紧力要求的前提下，尽可能减少结构本身的重量，降低气缸动作的负载，提升动作响应速度。安装基座的定位面经过铣削加工，平面度控制在合理公差范围内，安装时只需要贴合工装基板的定位面锁紧固定螺栓，就能保证夹紧单元的位置精度，不需要反复打表调整位置，能大幅缩短工装的装配调试周期。

这类夹紧结构在通讯类产品的壳体加工、小型五金件的冲压工序上下料、电子部件的装配定位场景中尤为适用，因为这类场景的工件本身刚性较弱，需要夹紧力可控且稳定，同时要求夹紧动作快速，不能因为夹紧结构的动作迟缓影响整线的生产节拍。结构上所有的外露棱边都做了倒角处理，避免安装调试过程中划伤操作人员，铰接位置的润滑注油孔预留到位，日常维护时可以直接在外部加注润滑脂，不需要拆解结构就能完成转动副的润滑保养，延长整个工装的使用寿命。
