1/4英寸外螺纹连接小型泄压安全阀结构

日常做小型气动回路、低压流体管路设计的时候，经常会遇到系统超压的防护需求，尤其是在紧凑型的桌面实验装置、小型空压机支路、家用净水设备的压力侧，大口径的法兰安全阀根本没有安装空间，这时候小规格的螺纹连接安全阀就是最适配的选型。这次拆解建模的这款1/4英寸规格安全阀，就是针对这类小通径、低安装空间的场景设计的，建模的时候特意把每个配合面的公差、泄压动作的行程都做了还原，方便做管路装配的时候直接调用，不用再反复核对安装干涉问题。

从实际使用场景来说，这类小型安全阀的核心作用就是在管路内部压力超过设定阈值的时候，自动顶开密封结构泄放多余压力，等系统压力回落到安全区间之后自动复位密封，避免管路因为超压出现爆管、密封件损坏或者前端动力部件过载的问题。和大口径的工业安全阀不同，这款产品的整定压力通常不会做的太高，大多适配0.1-1MPa区间的低压系统，所以结构上做了很多简化，没有复杂的先导结构，全部采用直动式设计，靠内部弹簧的预紧力压住密封阀芯，当介质压力超过弹簧预紧力的时候，阀芯上移，介质就会从阀体侧面的泄放孔排出，结构简单可靠，后期维护也不需要复杂的专用工具，拆开顶部的限位结构就能更换弹簧调整整定压力。

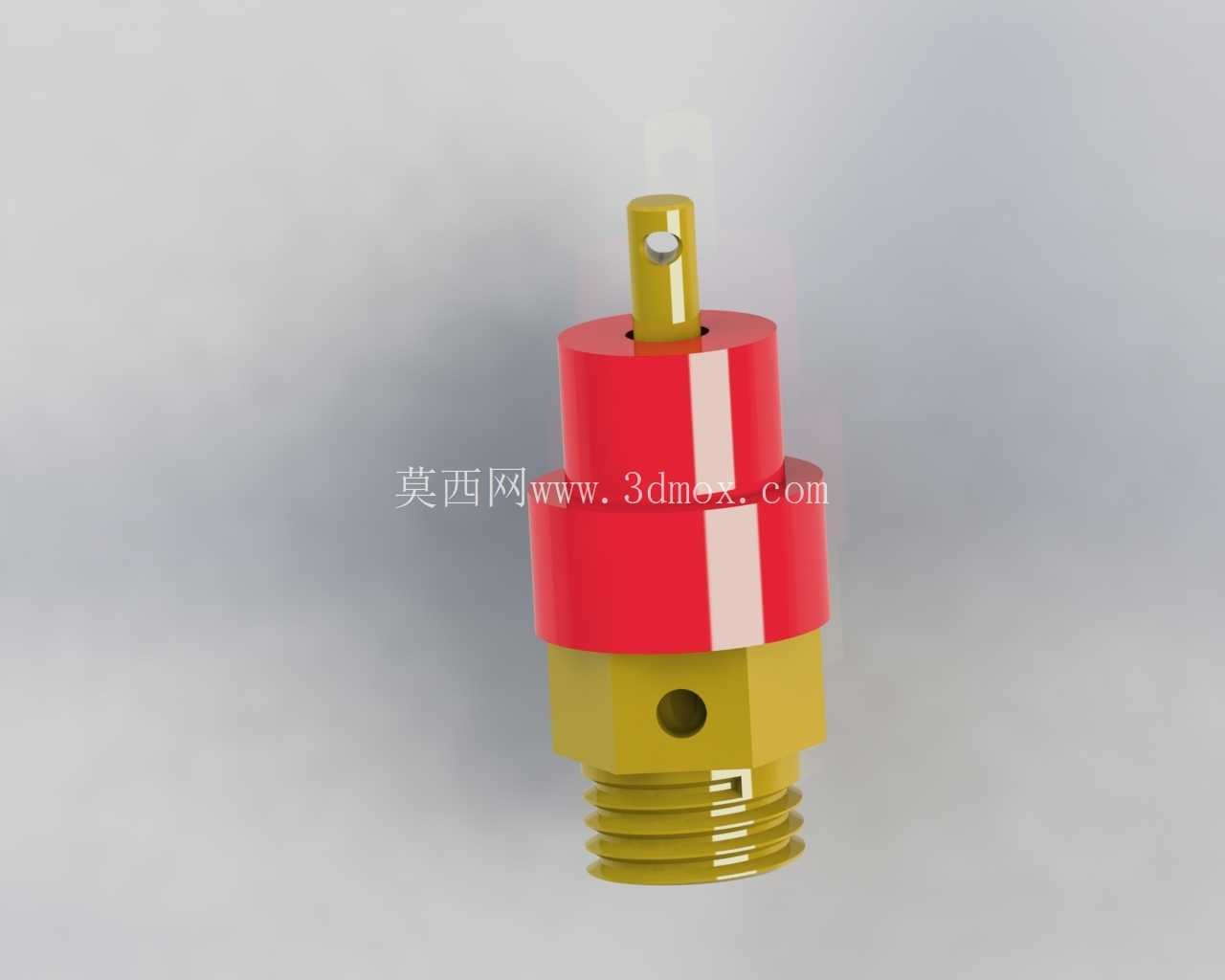

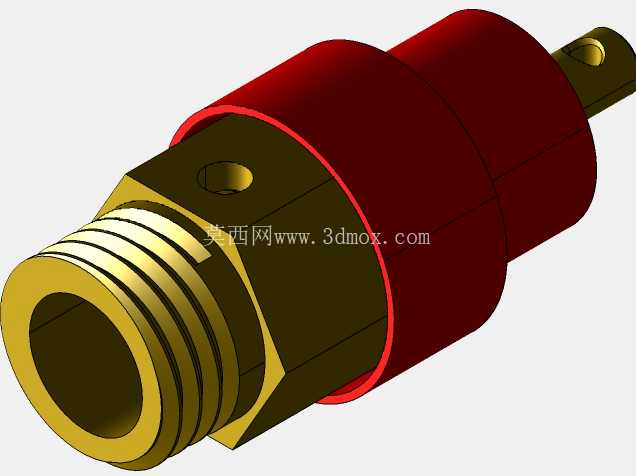

设计的时候首先考虑的是安装兼容性，底部采用标准1/4英寸外管螺纹，不管是气动快插接头的内螺纹座，还是塑料管路的内螺纹直接，都能直接拧装，不需要额外做转接头。阀体下部采用黄铜材质加工，一方面黄铜的切削性能好，加工外螺纹和侧面泄放孔的时候不容易出现毛刺，另一方面黄铜和常见的气动、水路介质的兼容性不错，不容易出现锈蚀卡滞阀芯的问题，长期使用的可靠性比普通碳钢好很多。中部和上部的红色结构是调节和防护部分，红色的外壳一方面做醒目标识，让运维人员在密集的管路里能快速找到泄压元件的位置，另一方面把内部的弹簧、阀芯运动部件完全罩住，避免车间里的灰尘、杂物落到运动副里导致阀芯卡涩，出现该泄压的时候打不开的故障。顶部的带孔杆是泄压提拉结构，日常巡检的时候可以手动往上提一下这个杆，强制顶开阀芯做泄放测试，确认安全阀没有因为长期不动作出现粘黏，那个横向的小孔还可以穿细铁丝做铅封，避免无关人员随意拧动调整整定压力，导致压力设定值偏移。

建模的时候特意核对了安装边界尺寸，阀体下部螺纹段的长度控制在标准管螺纹的有效啮合长度范围内，拧入常规内螺纹座之后不会出现螺纹啮合不足导致的密封问题，也不会因为螺纹太长顶到对侧的管路内壁。整体最大外径控制在20mm以内，总高度不到40mm，就算是在排布非常紧凑的阀岛旁边、小型设备的内部管路里，也能留出足够的扳手操作空间，安装的时候用普通的开口扳手卡住阀体下部的六角结构就能拧紧，不需要专门的深孔套筒。侧面的泄放孔做了径向开孔设计，泄压的时候介质是水平方向喷出，不会正对着顶部或者底部的安装面，避免泄放的带压介质直接冲刷周边的管线或者电气元件，建模的时候也把这个泄放孔的位置做了明确标注，装配的时候可以根据周边元件的布置调整泄放方向，避开敏感部件。

从结构配合的角度来说，阀芯和阀体之间的密封面做了锥面配合设计，相比平面密封，锥面的对中性更好，就算弹簧有轻微的偏载，也能保证密封面完全贴合，不会出现正常压力下的内漏问题。弹簧的安装腔做了足够的行程余量，阀芯全开的时候弹簧不会被压并，保证泄压的时候有足够的流通面积，不会因为泄放流量不足导致系统压力持续升高。顶部的限位结构做了翻边铆压设计，装配的时候把弹簧和阀芯装入阀体之后，直接把上部的红色防护套和阀体铆接在一起，不需要额外的紧固件，既减少了零件数量，也避免了长期振动之后紧固件松动导致零件飞出的风险。

做这类小阀门建模的时候，最容易忽略的就是运动行程和安装干涉的问题，很多人建模的时候只画静态的装配外形，没有考虑阀芯顶起的时候顶部的杆会不会和周边的结构碰擦，这次建模的时候特意做了简单的运动仿真，把阀芯从全关到全开的行程都做了检查，确认全行程范围内零件之间没有卡滞，外部的安装空间也足够，导入到整机装配里的时候，只要预留出阀体本身的静态尺寸，再加上顶部3mm左右的提拉行程空间，就不会出现干涉问题。另外阀体下部的六角对边尺寸也是按照标准紧固件的尺寸做的，选型的时候不用额外考虑扳手的适配性，车间里常用的14mm开口扳手就能直接操作，不需要定制专用工具，后期现场维护的便利性很高。

对于做小型流体设备、气动实验装置的结构工程师来说，这类小安全阀是管路系统里必不可少的安全元件，建模的时候把每个细节的尺寸、配合关系都还原准确，后续做整机BOM统计、装配干涉检查的时候就能省很多事，不用再反复找样本核对尺寸，也避免了因为模型尺寸不准导致加工出来的安装座和实物装不上的问题。
