ASME标准储罐专用泄压阀结构设计

在常压及低压储运容器的压力管控场景中，这类外装式泄压阀是保障罐体运行安全的核心承压附件，区别于内置式泄放装置，其所有工作部件均布置在容器连接接口外侧，日常巡检、维护更换都无需进入罐体内部，大幅降低了储运场景的运维难度与作业风险。从实际适配场景来看，该结构既可以满足ASME规范要求的地上、地下固定式储罐主泄放需求，也可作为DOT标准气瓶的主泄放或辅助泄放装置使用，在丙烷、LPG等低压液化气体的储运环节，还可兼作静压泄压阀使用，适配多类承压储运设备的压力保护需求。

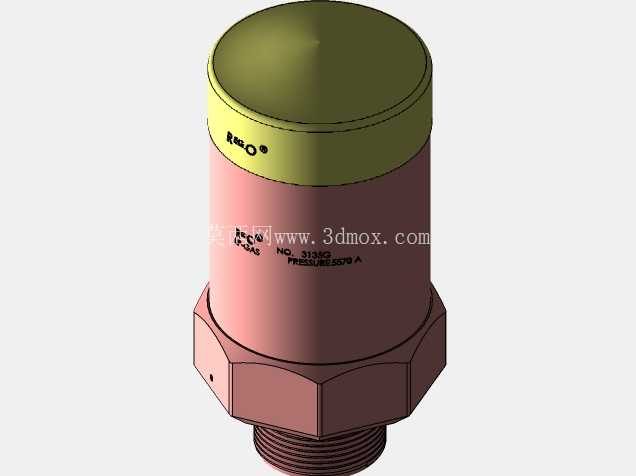

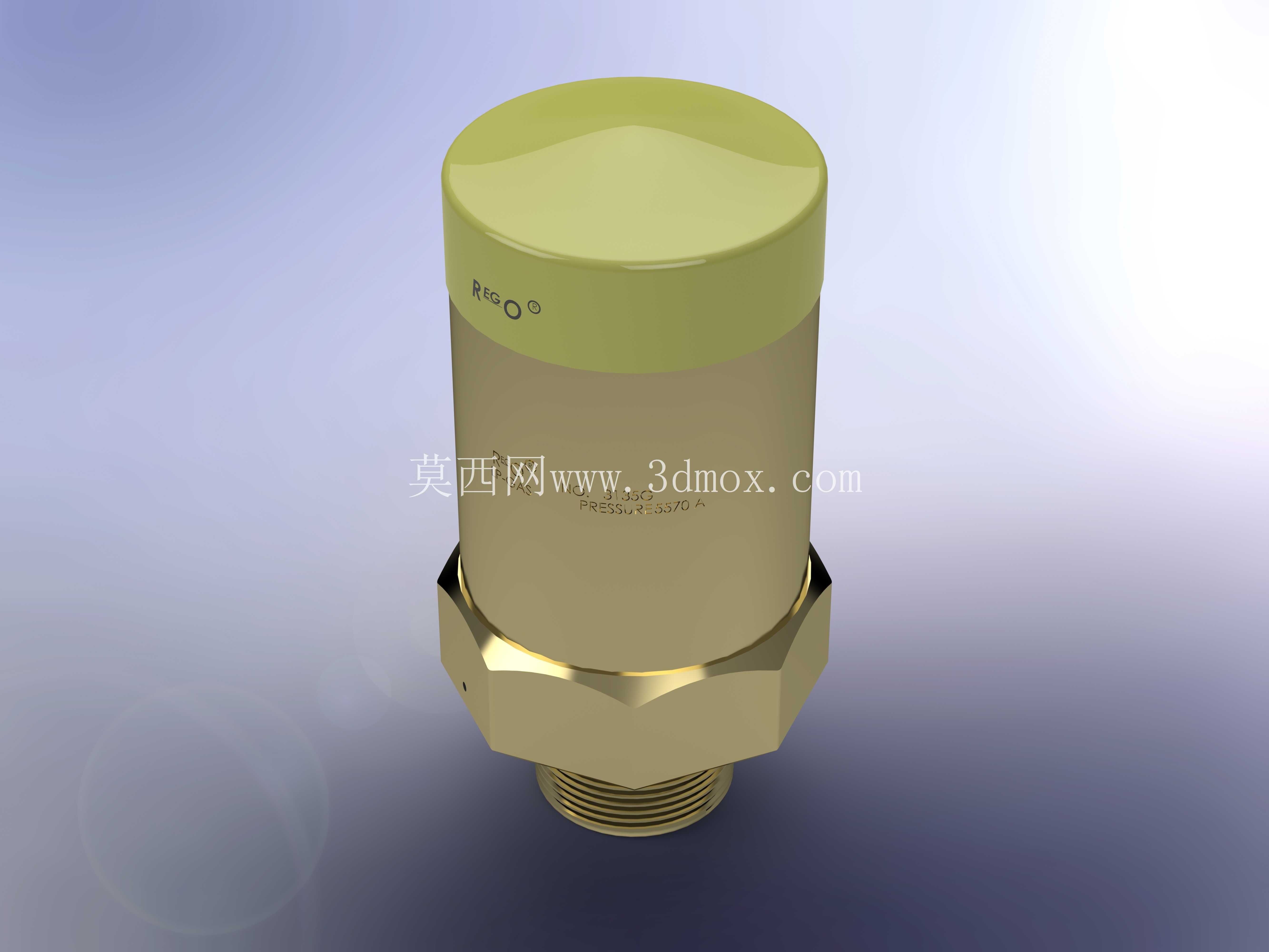

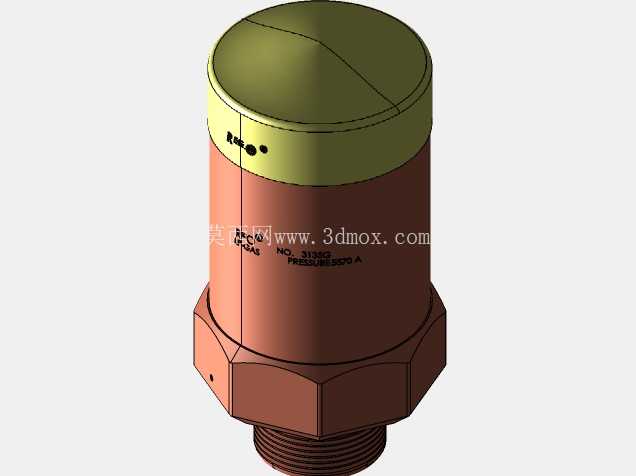

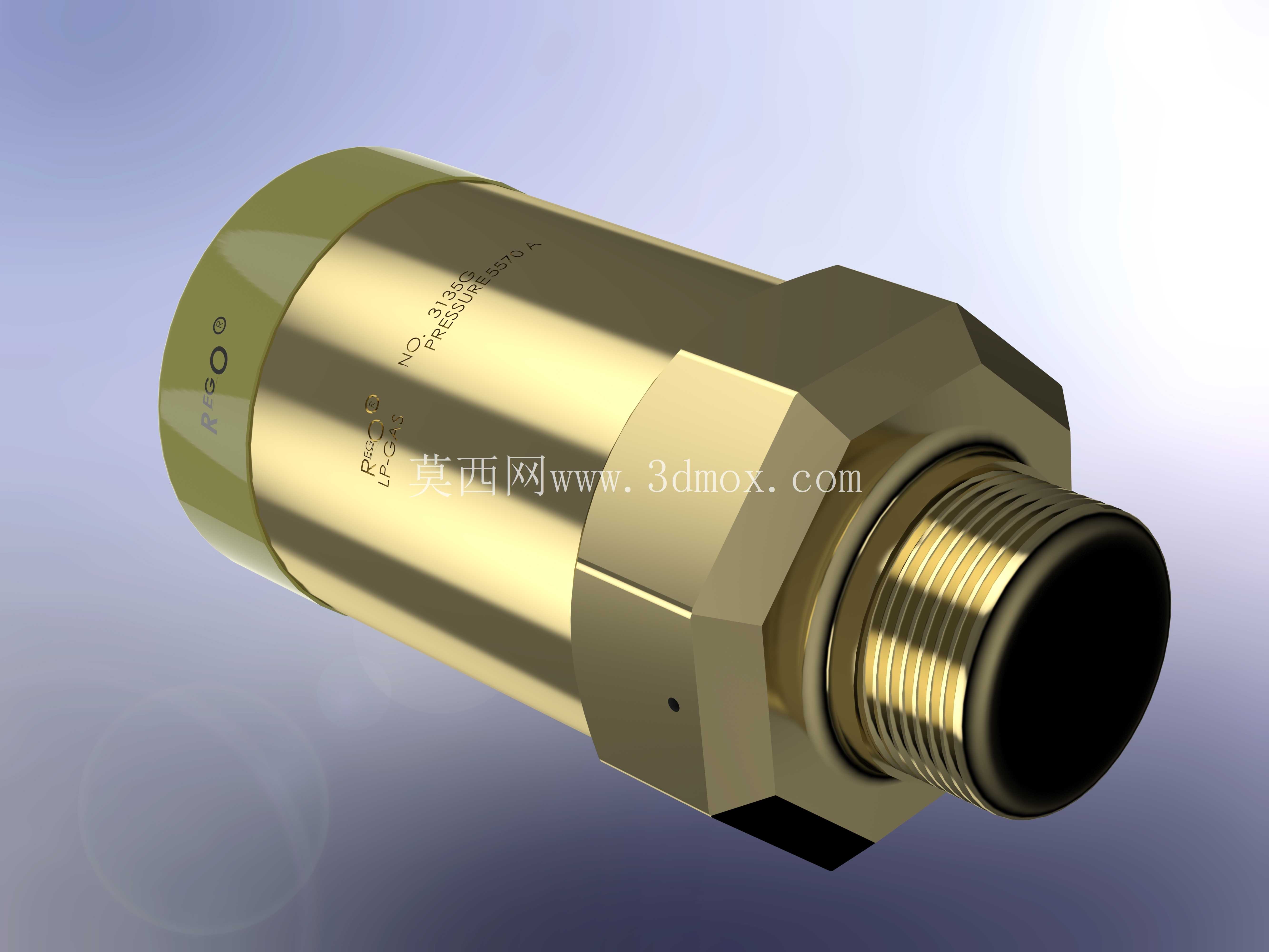

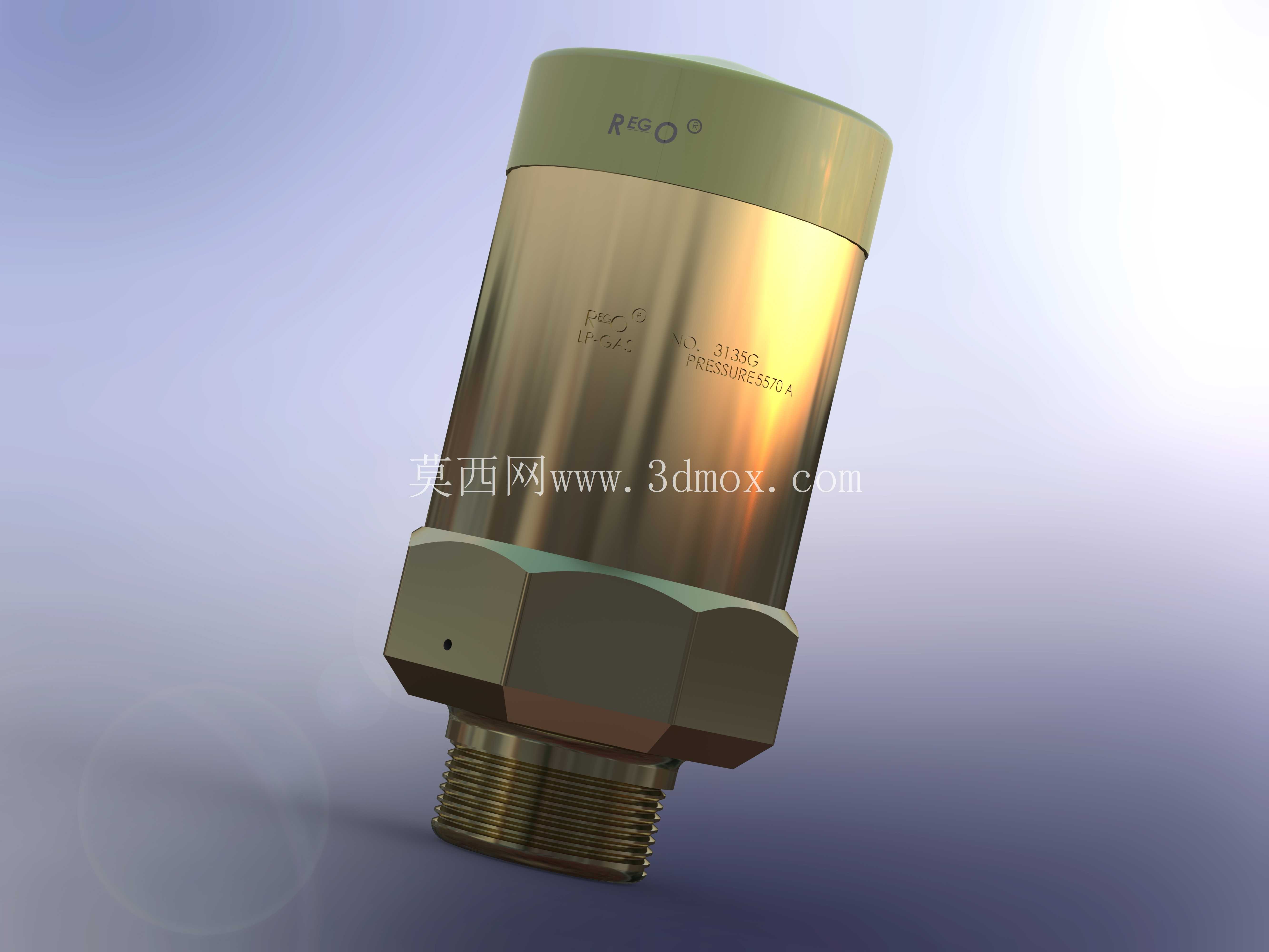

设计阶段首先要考虑的是安装边界的适配性，底部采用标准外螺纹连接结构，螺纹规格匹配行业通用的储罐、气瓶接口尺寸，无需额外加工转换接头即可直接完成安装，阀体下部的六角结构专门适配常规扳手的夹持尺寸，现场安装时可以直接用标准工具完成拧紧作业，不需要定制专用工装。整体外形采用柱式结构，上部防护帽的直径略大于阀体主体，既可以在安装、运输过程中保护内部泄放核心部件不受外力磕碰，也能避免户外使用时雨水、灰尘直接侵入泄放机构内部，延长部件的免维护周期。

功能实现层面，该泄压阀采用弹簧直接载荷式结构，当容器内部压力超过设定开启值时，介质压力克服弹簧预紧力推动密封瓣上移，介质从阀体侧面的泄放通道排出，当内部压力回落到安全值后，弹簧推动密封瓣回位，自动完成密封复位，避免介质持续泄漏。设计时特意将所有运动部件都设置在阀体内部与防护帽下方的封闭空间内，因为这类阀门大多安装在容器外部，现场作业过程中很容易受到搬运碰撞、外力剐蹭，外置的运动部件很容易因为磕碰出现卡涩、密封失效问题，将工作部件完全内置后，即使外部受到一定程度的撞击，也不会影响内部泄放机构的正常动作，大幅提升了现场使用的可靠性。

从结构细节来看，阀体与下部连接接头采用一体化金属加工结构，避免了多段拼接带来的额外泄漏点，密封面采用硬质合金与软质密封复合的结构，既可以保证低压下的密封性能，避免正常存储状态下出现介质微漏，也能在频繁启闭的过程中保持密封面的抗冲蚀能力，延长阀门的使用寿命。上部防护帽与阀体之间采用卡扣式连接，日常维护时不需要借助工具即可拆下，方便工作人员定期检查内部弹簧状态、清理密封面附着的杂质，完成维护后直接扣合即可复位，不需要复杂的装配调试。

建模过程中需要重点关注几个配合尺寸的公差控制：首先是密封瓣与阀座的配合同轴度，直接影响泄压后的复位密封性能，建模时需要将同轴度公差控制在0.02mm以内，避免出现密封偏载导致的泄漏；其次是弹簧的安装空间尺寸，需要根据设定的开启压力计算弹簧的压缩行程，预留足够的运动空间，避免泄放过程中弹簧出现卡滞；另外是下部螺纹的长度尺寸，既要保证安装时螺纹啮合足够的牙数，满足承压强度要求，也不能过长导致螺纹端部顶到容器内部的其他结构，影响安装到位。在实际选型应用中，需要根据容器的安全泄放量匹配对应通径的阀型，同时确认开启压力与容器的设计压力匹配，避免出现超压未泄放或者正常压力下误开启的问题，安装时需要保证阀门垂直安装，避免倾斜安装导致弹簧受力偏斜，影响泄放精度与密封性能。
