GOGOATCPG-01高压电磁阀结构设计

在工业流体控制场景里，这类直动式高压电磁阀的应用覆盖范围极广，小到小型自动化设备的气路通断控制，大到液压站的高压油路切换、小型制冷系统的冷媒通断、甚至是高压喷淋设备的水路控制，都能见到这类结构的阀件身影。不同于大口径的先导式电磁阀，这款小通径高压电磁阀采用直动式结构，核心工作逻辑是依靠电磁线圈得电后产生的电磁吸力，直接带动动铁芯克服弹簧压力与介质背压抬起，打通阀体内的介质流道；失电时电磁吸力消失，弹簧推动动铁芯复位，密封件封堵流道实现截止，这种结构在小通径、高压差工况下的响应速度更快，不存在先导孔堵塞引发的动作失效问题，对介质清洁度的耐受度比先导阀更高。

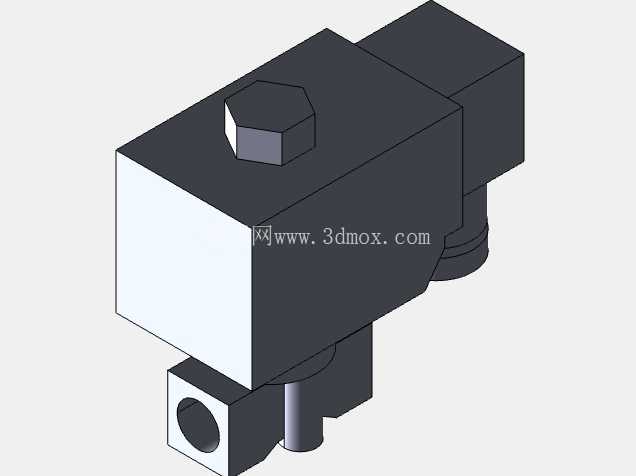

从结构设计层面来看，这款阀的主体分为电磁驱动头与阀体两部分，上部的电磁驱动头采用塑封结构，线圈完全封装在阻燃工程塑料壳体内，接线端带透明防护盖，既可以避免车间环境里的粉尘、水汽侵入线圈造成绝缘失效，也能在接线时直观看到端子的压接状态，防护等级可以满足常规工业车间的使用要求。驱动头顶部的手动应急按钮，是这类工业阀很实用的设计细节，在设备调试阶段或者线圈临时失电的应急场景下，可以直接按下顶部按钮强制顶开动铁芯，实现流道的临时导通，不需要拆解管路或者外接电源就能完成气路、油路的通断测试，大幅降低现场调试的操作难度。

下部的阀体采用黄铜锻压成型，相比铸铜阀体，锻压铜的材质致密度更高，在高压工况下的抗渗漏、抗开裂性能更好，阀体的两个连接端采用内螺纹结构，属于流体管路里最通用的连接形式，不需要额外的转换接头就能直接和同规格的金属管路、气动软管接头对接，安装时的适配性很强。阀体内部的流道采用直通式设计，介质流通时的压损更小，不会出现流道拐角处的介质滞留问题，对于压缩空气、液压油、低压水等常见工业介质都有很好的兼容性。密封件采用耐高压的橡胶材质，在动铁芯复位时可以紧密贴合阀口密封面，截止状态下的泄漏量可以控制在工业级允许的极低范围内，满足高压工况下的密封要求。

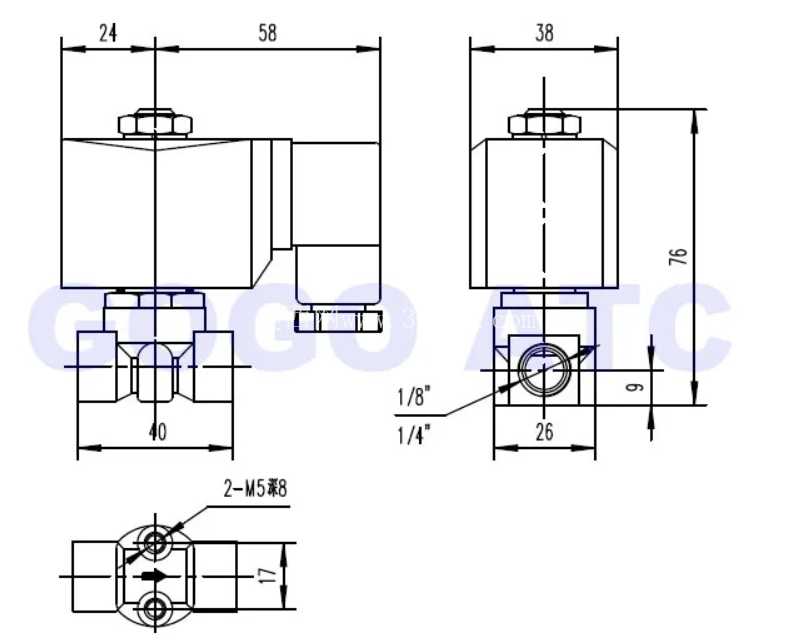

从安装边界来看，这款阀的整体外形紧凑，电磁驱动头的宽度与阀体的宽度比例经过优化，在密集安装的阀岛场景下，相邻阀件之间不会出现干涉，不需要预留过大的安装间隙。安装时需要注意阀体上标注的介质流向箭头，必须和管路内的介质流动方向保持一致，反向安装会导致介质压力直接作用在动铁芯密封面的背侧，超出电磁吸力的承载范围，出现阀无法正常打开或者关闭不严的问题。线圈的供电接线需要匹配额定电压等级，接线完成后要拧紧接线端的防水螺母，避免车间内的切削液、水汽渗入接线端子造成短路。

在实际选型适配时，这类阀的核心参数匹配点集中在三个维度：首先是额定工作压力，必须高于管路系统的最高工作压力，避免长期高压冲击下阀体开裂或者密封失效；其次是介质兼容性，要确认管路内流通的介质不会腐蚀阀体铜材与密封橡胶件，比如在有腐蚀性气体的特殊工况下，就需要更换对应耐腐材质的密封件；最后是通径匹配，要根据管路的设计流量选择对应通径的阀件，通径过小会造成管路压损过大，通径过大则会增加不必要的采购成本与安装空间占用。

建模过程中需要重点关注几个配合尺寸的精度：首先是动铁芯与线圈骨架内孔的滑动配合间隙，间隙过大会造成动铁芯动作卡滞，间隙过小则容易因为加工误差或者热胀冷缩出现吸合不到位的问题；其次是阀口密封面的平面度，这个面的加工精度直接决定了截止状态下的泄漏量，建模时需要标注合理的形位公差要求；最后是阀体连接螺纹的同轴度，两个内螺纹接口的轴线必须保持同轴，否则安装时会出现管路别劲，长期受力下会造成阀体螺纹处开裂。另外电磁驱动头与阀体的连接采用螺纹旋合结构，建模时需要预留密封垫圈的安装槽位，保证两者连接位置的密封性，避免介质从配合缝隙处渗漏。
