角式法兰连接给水止回阀结构设计

在工业锅炉给水系统、市政供水加压站、化工流体输送管线的角式管路布局场景中，这类角式结构的止回阀是保障流体单向流动的核心承压部件，区别于直通式止回阀的轴向流道设计，该产品采用90度角向流道布局，能够直接适配垂直管段转水平管段的安装场景，无需额外配置弯头管件来改变管路走向，可有效减少管线的焊接节点数量，降低管路系统的泄漏风险点，同时压缩管路安装所需的空间占用，在锅炉房给水泵出口、高层供水立管转水平干管的位置应用十分广泛。

从实际功能来看，该止回阀的核心作用是管控从给水泵端到锅炉或高位用水端的单向水流，当锅炉侧压力超过给水泵出口压力，或是给水泵停机出现压力骤降时，阀瓣会在介质反向压力与自身重力的共同作用下快速落座密封，彻底阻断锅炉侧的高温高压水回流到给水泵腔体内，避免给水泵叶轮受反向水流冲击出现反转损坏，同时也能防止锅炉水位快速下降引发的干烧安全事故，相比旋启式止回阀，该结构的阀瓣行程更短，关闭响应速度更快，水锤冲击的幅值更低，适合压力波动较为频繁的给水工况。

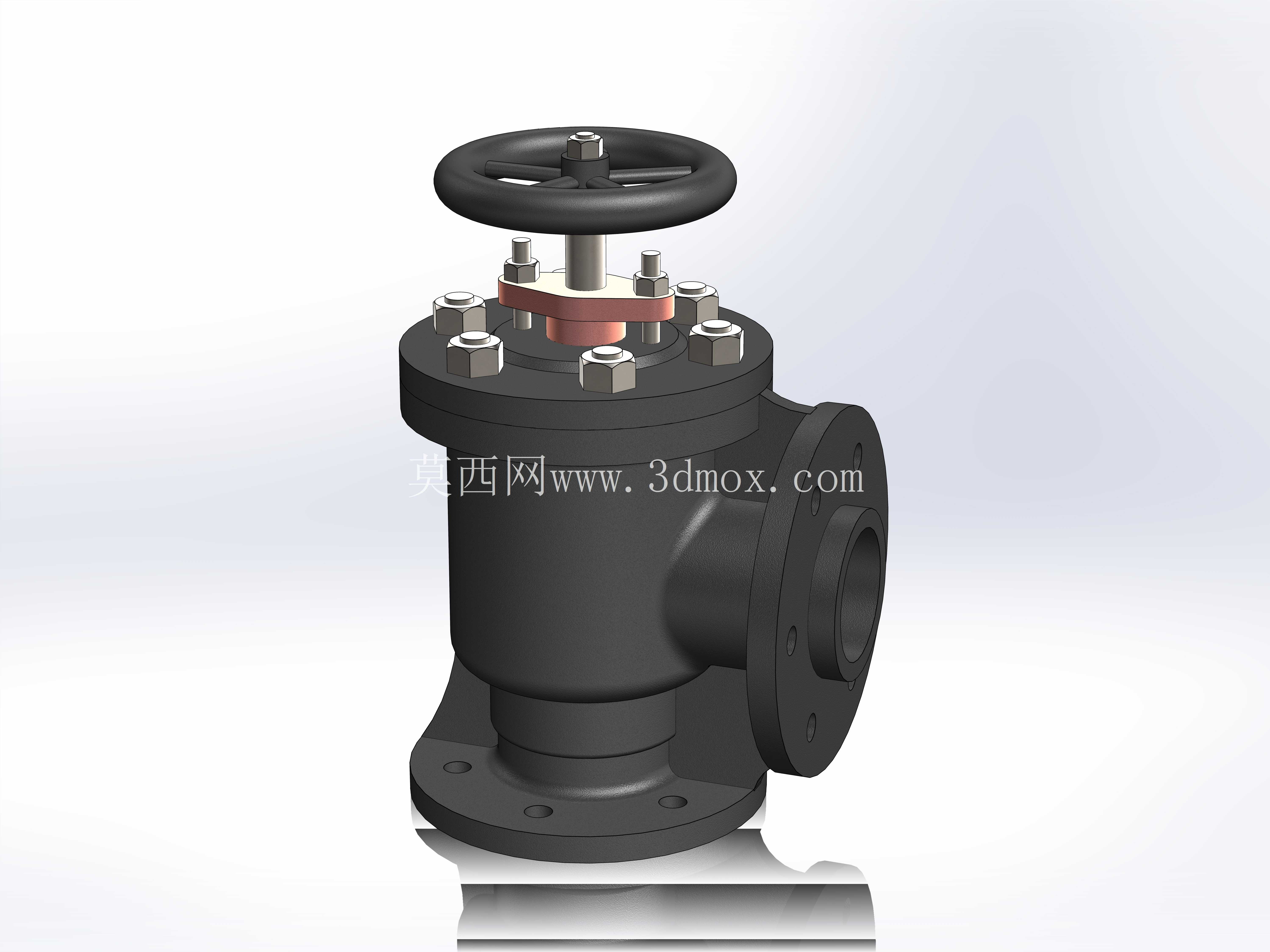

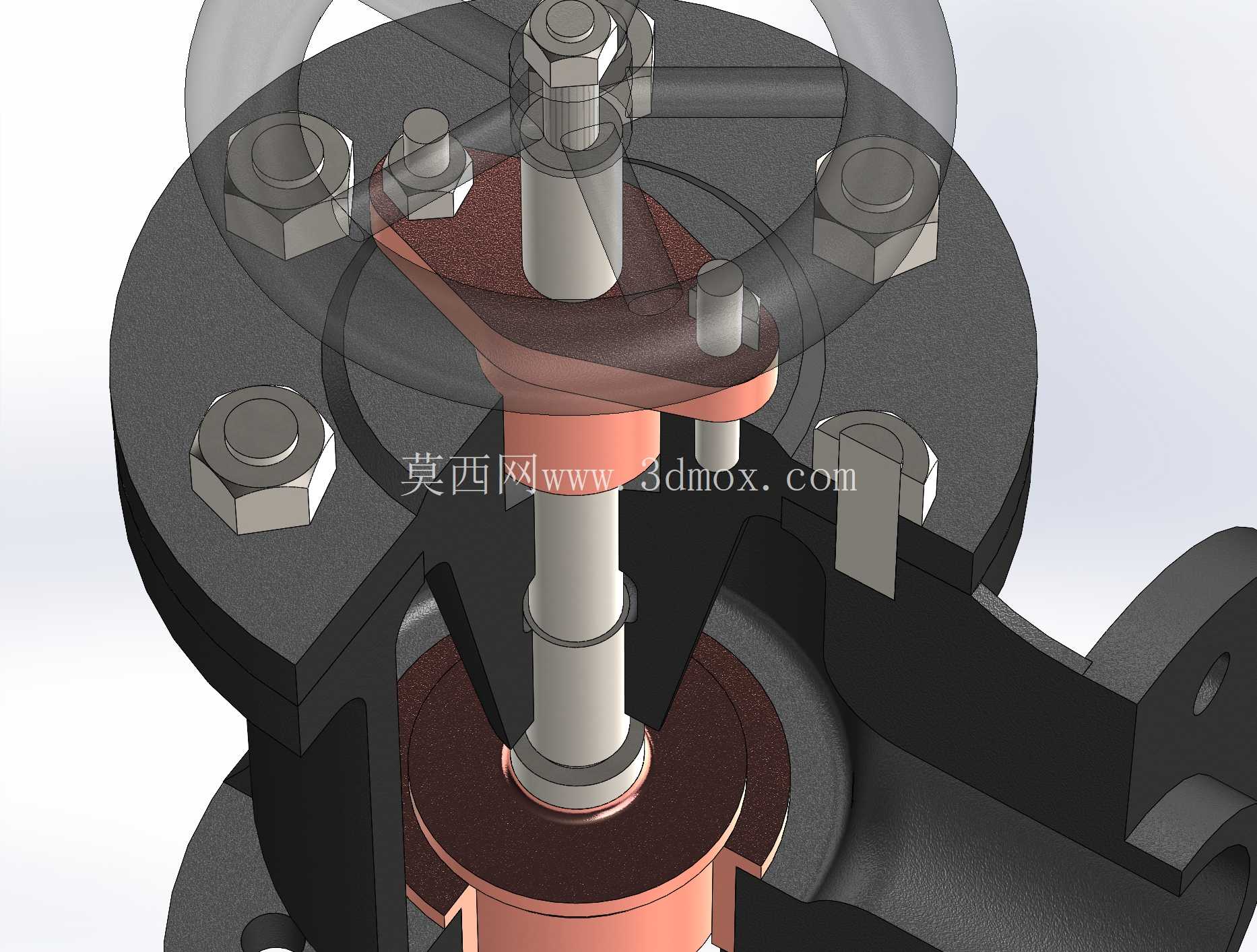

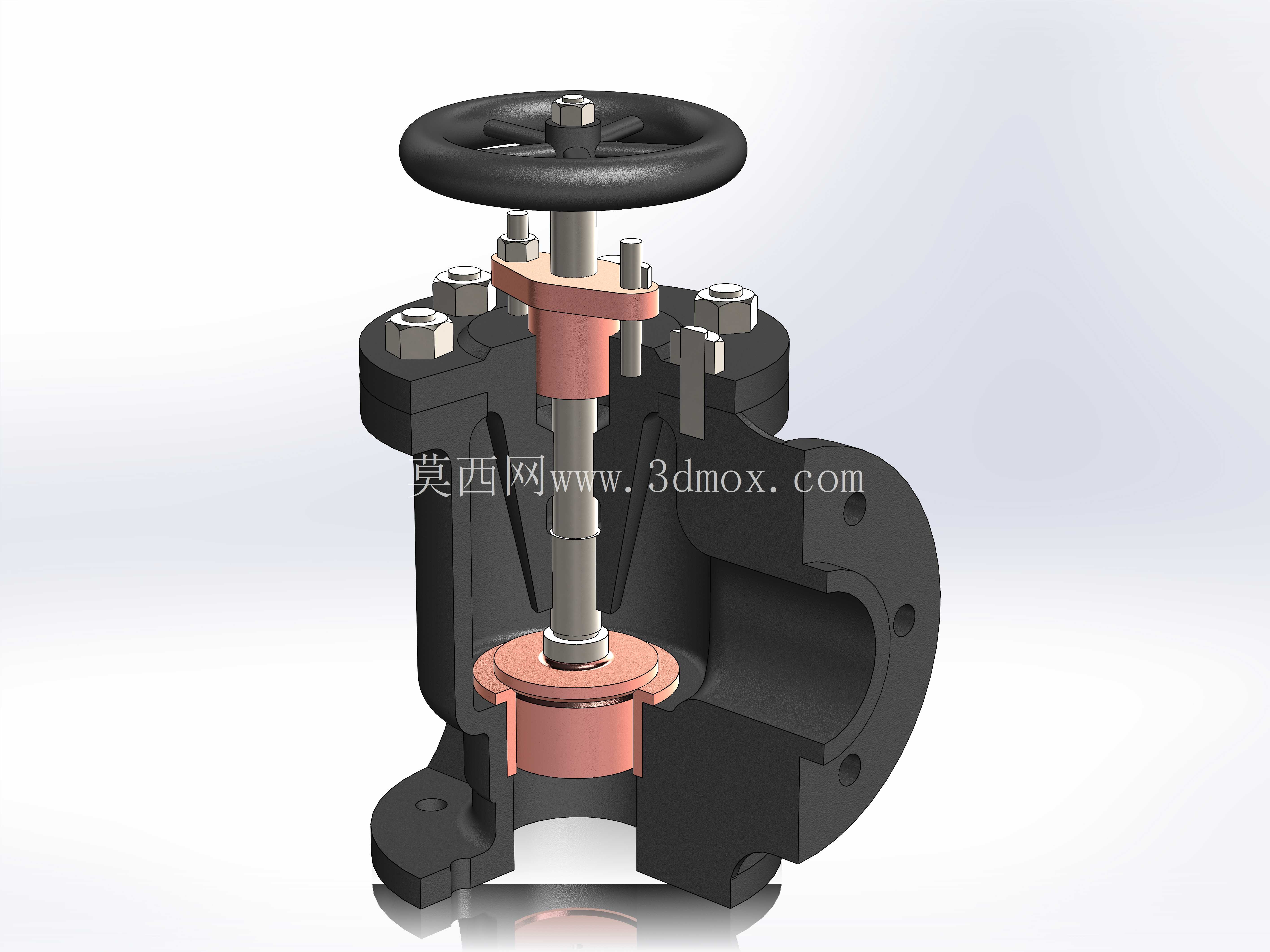

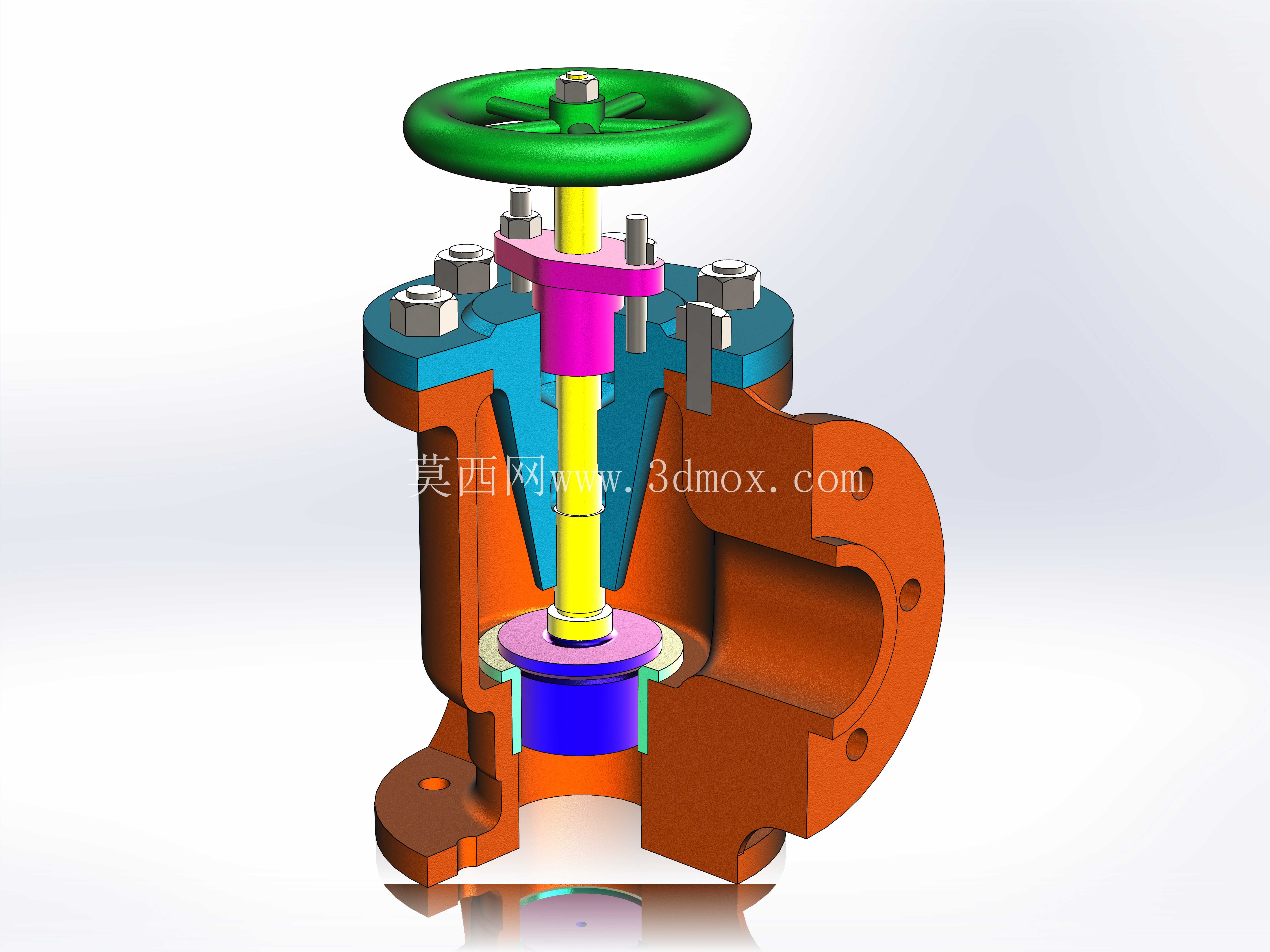

在结构设计层面，该阀采用法兰连接的密封形式，阀体进出口端均设置带螺栓孔的法兰盘，安装时可通过匹配压力等级的法兰垫片与管路法兰对接，螺栓均匀预紧后即可实现可靠的静密封，能够承受中低压工况下的流体压力。阀盖部分采用多螺栓均布压紧的结构，围绕阀杆周向布置的六角螺栓可将阀盖与阀体牢牢压紧，中间配置的密封垫片能避免阀杆位置出现外泄漏。顶部设置的手轮结构并非用于调节介质流量，而是在设备检修、系统试压时，可通过旋转手轮带动阀杆下行，强制将阀瓣压紧在阀座上，实现可靠的手动截断，方便下游管路或设备的检修作业，正常运行工况下手轮处于全开位置，不会干扰阀瓣的自动启闭动作。阀体侧面的出口法兰与底部的进口法兰呈90度垂直布置，流道在阀体内部做平滑圆弧过渡，尽可能减少介质流动的局部阻力损失，避免流道直角位置出现涡流冲刷，延长阀体的使用寿命。

从安装边界与尺寸适配角度来看，设计该类阀门的三维模型时，需要严格匹配对应公称通径的法兰标准尺寸，包括法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰密封面的形式与粗糙度要求，确保模型能够直接导入管路装配体中完成干涉检查。同时要预留足够的操作空间：顶部手轮的最大旋转直径范围内不能布置其他管线或结构件，保证手动操作时手轮周边有足够的扳手活动空间；阀盖周边的螺栓拆装空间也要在建模时提前校核，避免后期安装时出现螺栓无法拧入、检修时无法拆卸阀盖的问题。阀底部的进口法兰与安装基础之间要预留足够的支撑间距，若阀门公称通径较大，还需要在阀体下方设置支撑支座，避免阀门重量长期作用在管路法兰上造成法兰变形泄漏。建模过程中要重点关注阀瓣与阀座的密封面配合公差，阀杆与阀盖填料腔的同轴度要求，确保阀瓣启闭过程中无卡滞，密封面能够完全贴合，这些细节直接决定了阀门实际投用后的密封性能与使用寿命。
