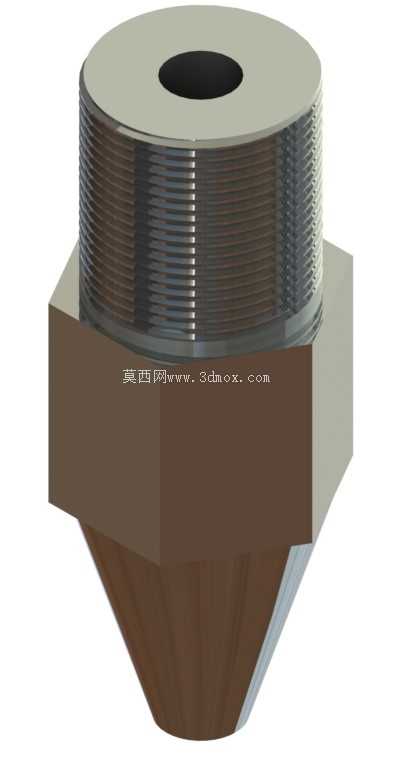

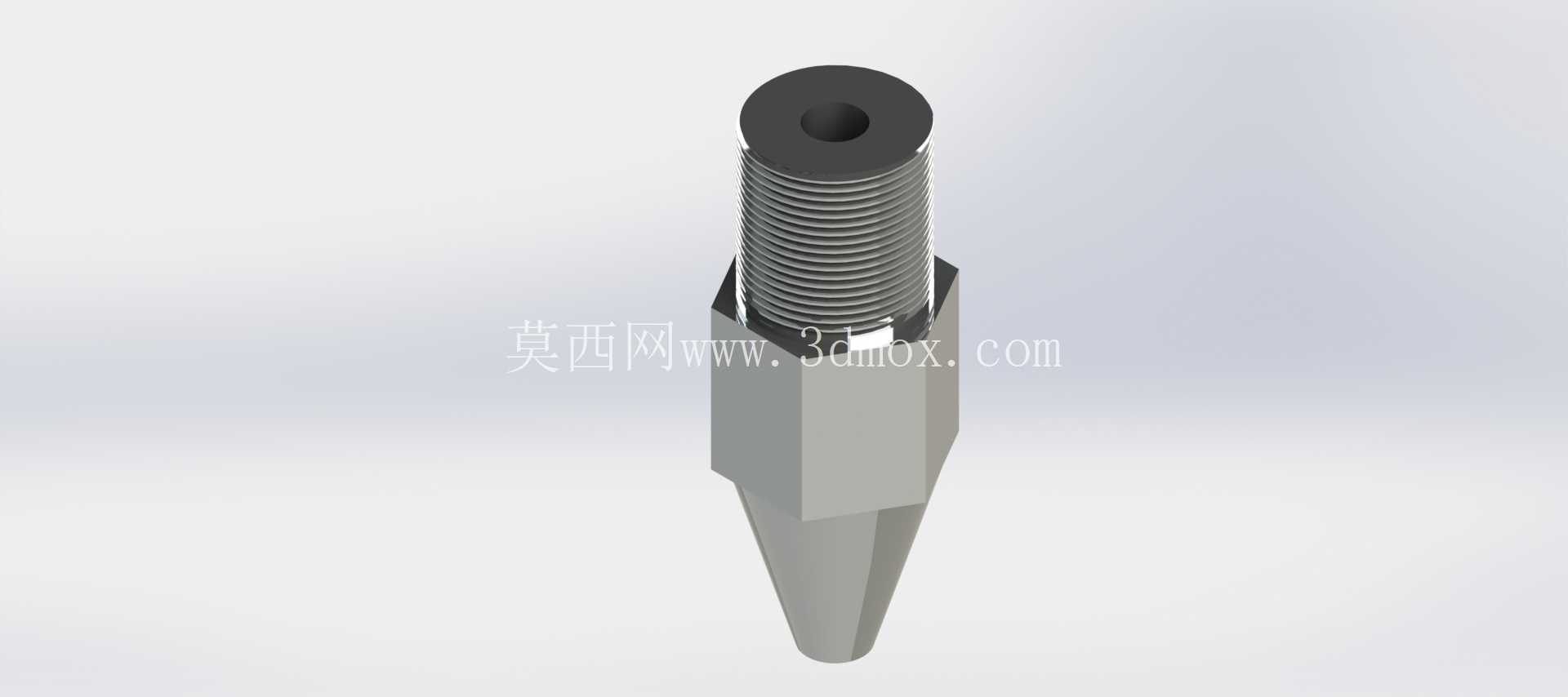

外螺纹连接式锥形喷嘴冲洗器结构

这类锥形喷嘴冲洗器，在工业清洗、流体喷淋场景里的应用覆盖度非常高，从零部件高压冲洗工位、生产线表面喷淋处理，到小型设备的定向流体喷射点位，都能见到同结构产品的身影。做结构设计的时候，首先要考虑的是安装端的适配性，上部采用标准外螺纹结构，就是为了匹配现有管路系统的内螺纹接口，不需要额外做转接件就能直接拧装，安装时六角段的结构专门给扳手预留了夹持位，现场装配的时候可以直接用开口扳手或者活动扳手卡紧拧动，不会因为圆柱面打滑导致安装不到位、螺纹密封失效的问题。

从功能实现逻辑来看，上部的中心通孔是流体的进入通道，流体顺着螺纹段的中心孔流入后，会顺着锥形段的内部流道逐步收窄，最终从端部的小孔喷出，流道的收缩角度是经过反复校核的，既不会因为收缩过急导致流阻过大、压损超出管路系统的承受范围，也不会因为收缩角度太平缓导致喷射发散、冲洗冲击力不足。实际选型的时候，要注意安装边界的尺寸控制，螺纹段的长度要匹配安装板或者管路接头的螺纹深度，不能出现螺纹拧入过深顶到内部流道、或者拧入深度不足导致密封失效的情况，六角段的对边尺寸要预留足够的扳手操作空间，周边至少要留出10mm以上的操作间隙，避免装配的时候扳手碰擦周边其他零部件。

锥形的外形设计不只是为了流道收束，外露的锥形段在实际使用中可以深入到待冲洗的凹槽、缝隙位置，相比平口喷头能更靠近待清洗区域，减少流体在空气中的散射损耗，提升定点冲洗的冲击力。很多现场改造的场景里，作业人员会把这类喷嘴装在清洗管路的支管上，调整拧入的深度就能微调喷头端部和待冲洗面的距离，不需要额外调整整个管路的固定位置，适配性很强。设计建模的时候，螺纹部分要注意标准牙型的匹配，不能出现牙距偏差导致安装滑牙的问题，六角段和螺纹段、锥形段的衔接位置要做微小的圆角过渡，避免应力集中，尤其是在高压流体工况下，衔接位置的直角棱边很容易因为长期流体冲击、装配应力出现开裂的问题，微小的圆角处理就能大幅提升结构的抗疲劳强度。

流道的内壁粗糙度要控制在合理范围，过于粗糙的内壁会增大流体阻力，导致出口压力不足，建模的时候要保证内部流道的同轴度，入口中心孔和出口喷孔的同轴度偏差不能超过0.1mm，不然会出现喷射方向偏斜的问题，导致冲洗点位偏移，达不到预期的清洗效果。端部的喷孔直径要根据实际工况的流量、压力要求匹配，不同的喷孔直径对应不同的喷射流量和冲击力，小直径喷孔适合高压定点冲洗，大直径喷孔适合大流量喷淋覆盖，建模的时候可以把喷孔部分做成可参数化调整的结构，方便后续根据不同工况快速改型。

在实际生产线的应用里，这类喷嘴经常成组布置，比如在网带输送清洗线的上下方排布多组同型号喷嘴，形成连续的冲洗覆盖区，这时候每个喷嘴的喷射角度、安装位置都要精准匹配，单只喷嘴的结构尺寸一致性就非常重要，建模的时候把安装基准设在螺纹段的端面，现场安装时只要保证螺纹端面和安装面贴合到位，就能保证每个喷嘴的伸出长度一致，不会出现个别喷头突出过多碰擦输送件、或者缩进太多导致喷射范围不够的问题。另外，六角段的厚度也要考虑反复拆装的强度，不能因为扳手反复拧动就出现棱角变形，导致后续拆装困难，建模时六角段的厚度要根据螺纹规格匹配，常规小通径的喷嘴，六角段厚度不小于5mm就能满足多次拆装的强度要求。
