饮料生产线连续式洗瓶设备结构设计

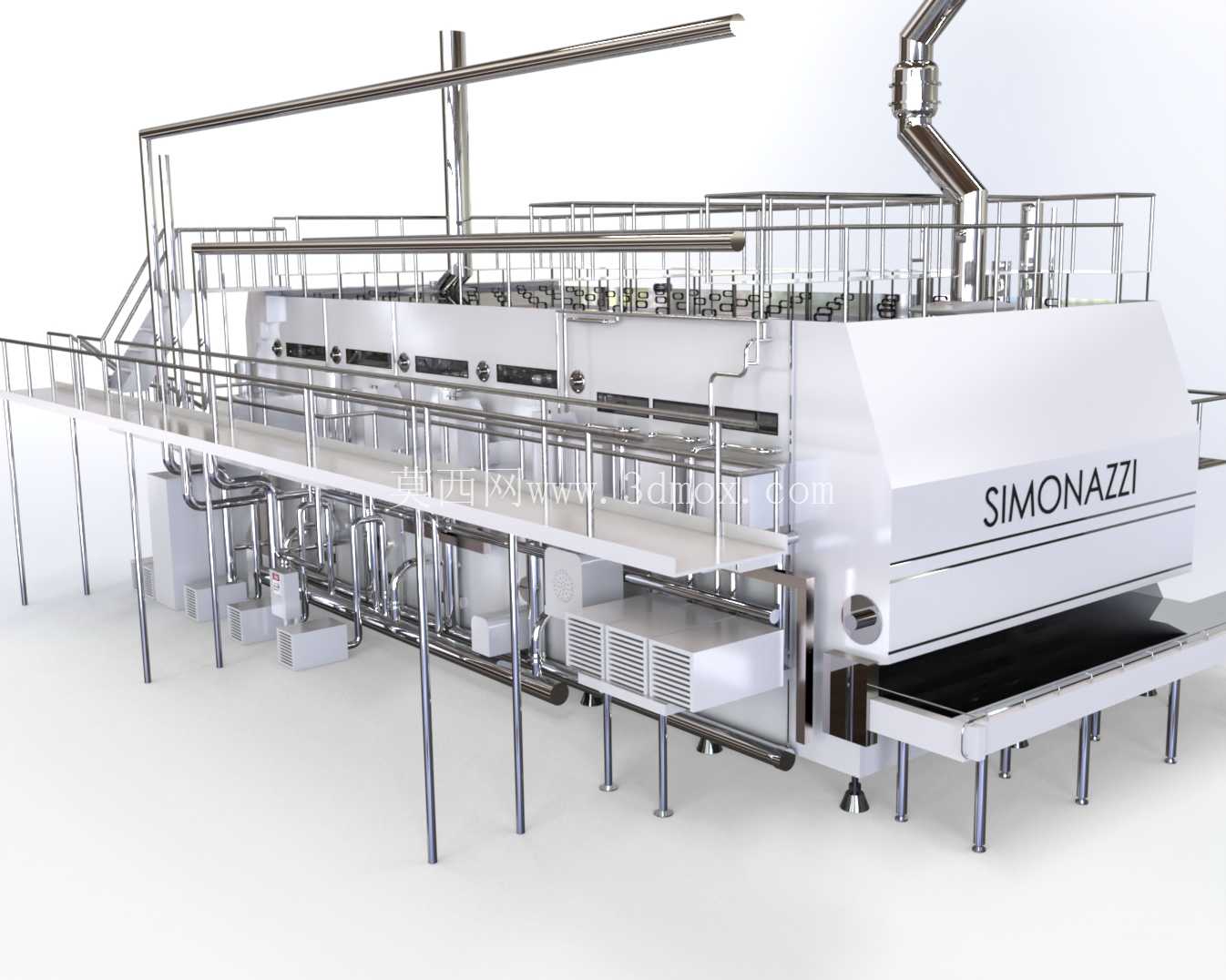

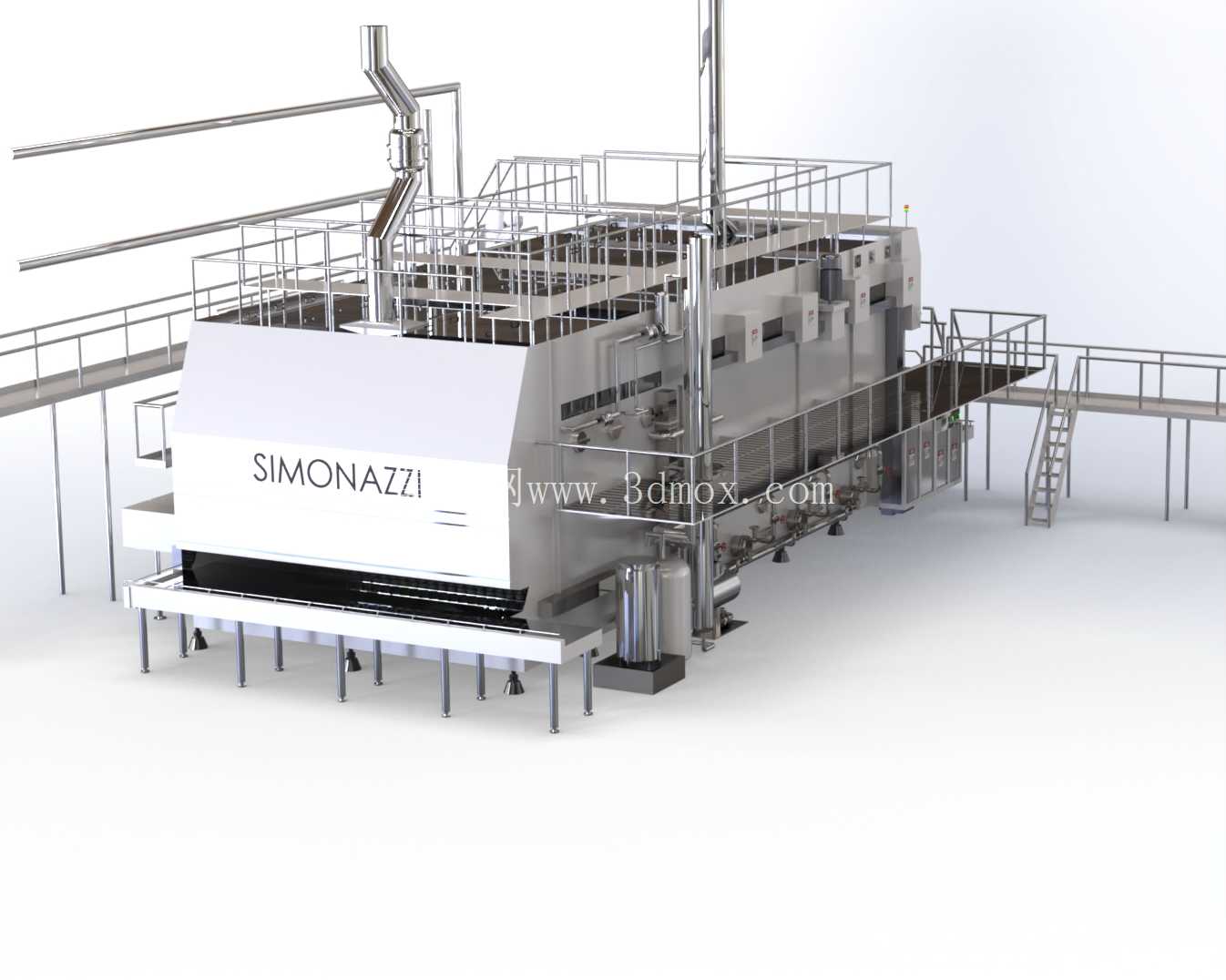

　　在瓶装饮品、酒类、调味品等快消品生产链路中，容器清洗环节是决定整线生产效率与产品卫生指标的核心工位，这款连续式洗瓶设备正是适配中高速灌装生产线的前置处理单元，可对接上游理瓶机与下游灌装机，完成空瓶从进瓶到洁净输出的全流程自动化作业。设备整体采用长条形贯通式布局，主体机架采用食品级304不锈钢方管焊接成型，支脚配置可调式防滑支撑脚，可适配车间地面±15mm的高度差调整，安装时需预留两侧1.2m以上的操作维护通道，设备顶部的排风管道接口需对接车间排风系统，及时排出清洗过程中产生的湿热蒸汽，避免车间环境凝露影响电气元件寿命。

　　设备进瓶端设置柔性分瓶螺杆与进瓶星轮，可将上游输送过来的杂乱空瓶按固定节距平稳送入瓶夹输送链，瓶夹采用耐酸碱腐蚀的高分子复合材料制作，夹持力度可通过弹簧预紧力调节，适配不同瓶径、不同材质的空瓶夹持，避免瓶身刮花或夹持脱落。设备内部沿输送方向依次分为预冲洗区、碱液浸泡区、热水喷淋区、无菌水漂洗区、风刀吹干区五个功能段，各区域之间设置双层挡水隔板，避免不同温区、不同介质的液体串流，降低清洗介质的损耗与温度波动。预冲洗区采用大流量低压扇形喷嘴，先冲去瓶内残留的浮尘与松散异物，喷嘴角度可根据瓶型调整，确保水流能够覆盖瓶底与瓶肩位置；碱液浸泡区配置恒温加热装置，将碱液温度维持在工艺要求区间，瓶夹携带空瓶在该区域完成15-20秒的翻转浸泡，软化瓶壁附着的顽固污渍与标签残胶，浸泡槽底部设置过滤篮与排污口，可定期清理沉积的杂物，槽体侧面配置液位传感器，自动补充碱液维持工作液位。

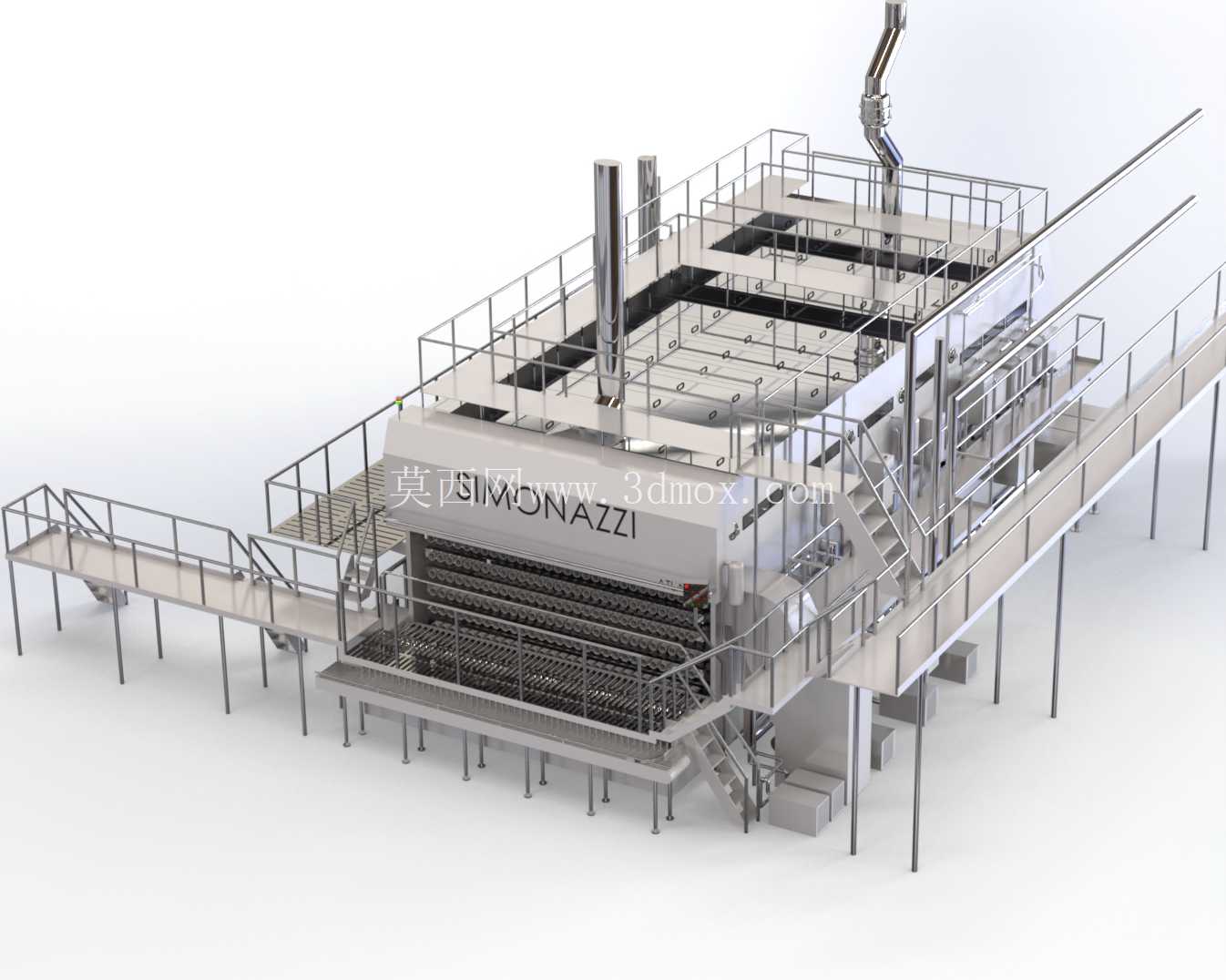

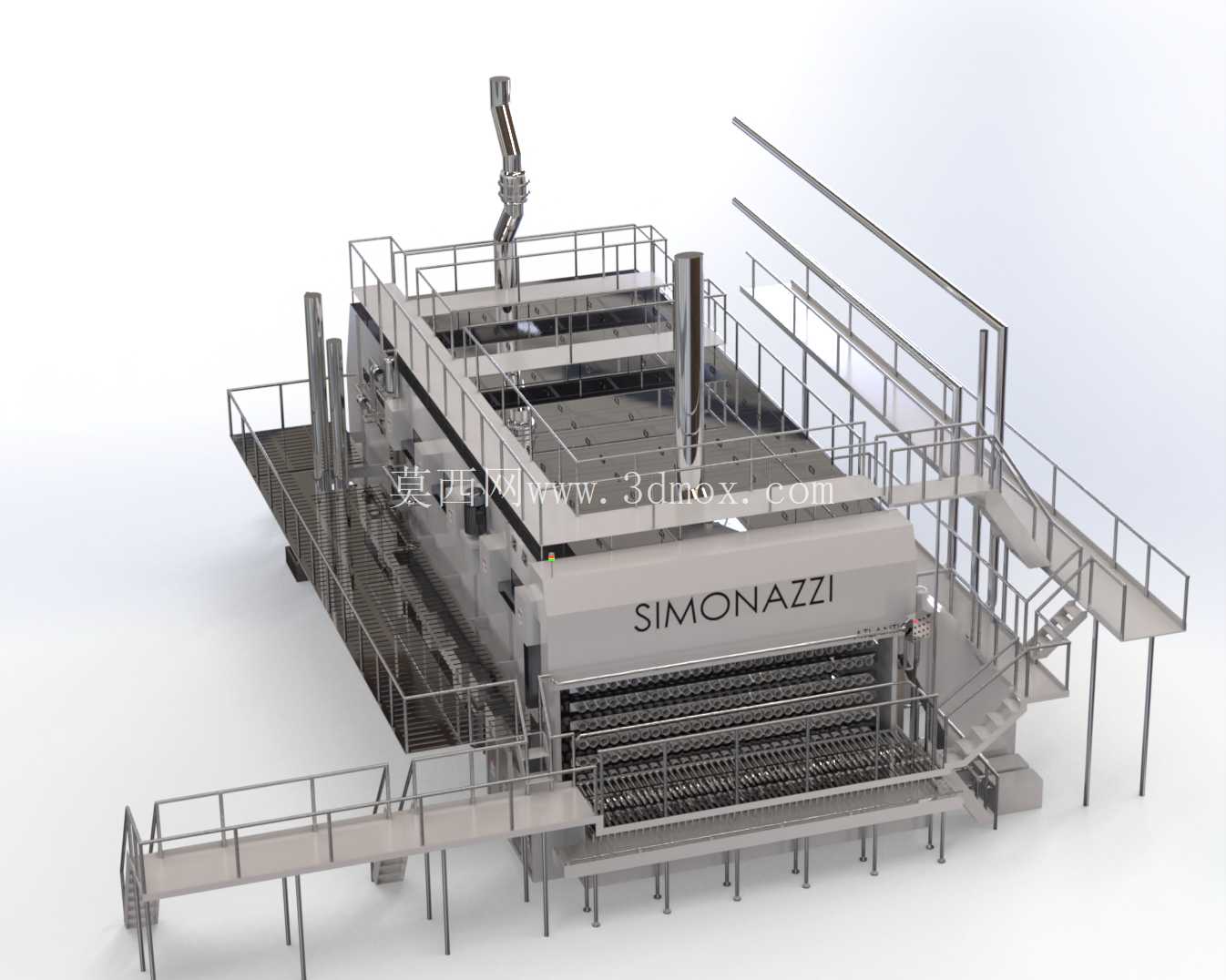

　　热水喷淋区采用中高压定向喷嘴，对瓶内壁与外壁进行全方位冲洗，冲去碱液残留与软化后的污渍，该区域的喷淋水经过滤后可回流至预冲洗区循环使用，降低生产水耗；无菌水漂洗区采用终端过滤后的纯化水做最终冲洗，确保瓶内无清洗剂残留，满足食品接触卫生要求；风刀吹干区配置多级高压风机，通过狭缝风刀吹出高速恒温气流，吹去瓶身内外残留的水渍，避免后续灌装环节出现水滴稀释产品、瓶身贴标不牢的问题。设备顶部设置贯通式操作平台与安全护栏，平台铺设防滑格栅板，操作人员可通过侧边的斜梯到达平台，完成顶部喷嘴调整、管道检修、排风系统维护等作业，平台护栏高度符合安全规范要求，踢脚板可防止工具或杂物掉落至设备运行区域。设备的传动系统采用变频减速电机驱动，通过链传动带动瓶夹输送链运行，运行速度可根据整线生产节拍在0-200瓶/分钟区间内无级调节，传动部位全部设置可拆卸式不锈钢防护罩，既满足安全防护要求，也便于日常维护时的拆装。电气控制箱采用不锈钢壁挂式安装，箱体防护等级达到IP65，可适应清洗区域高湿、多水汽的工作环境，控制逻辑设置缺瓶停机、液位过低报警、温度异常报警、过载保护等多重安全联锁，设备出现异常时可自动停机并在触控屏上显示故障位置，降低操作人员的故障排查难度。

　　在建模过程中，重点还原了各功能段的空间位置关系、管道走向与喷嘴排布，瓶夹的开合机构、输送链的张紧装置、槽体的密封结构都做了细节还原，可作为同类洗瓶设备结构设计、产线布局规划的参考依据，也可用于灌装生产线的三维仿真演示，验证不同瓶型在设备内的运行轨迹与干涉情况。设备安装时需注意水平校准，确保输送链运行平稳无卡滞，各介质管道对接时需做好密封处理，避免跑冒滴漏问题，首次调试时需逐段调整喷嘴角度与喷淋压力，根据实际清洗效果优化各温区的温度与运行速度参数，匹配不同产品的清洗工艺要求。
