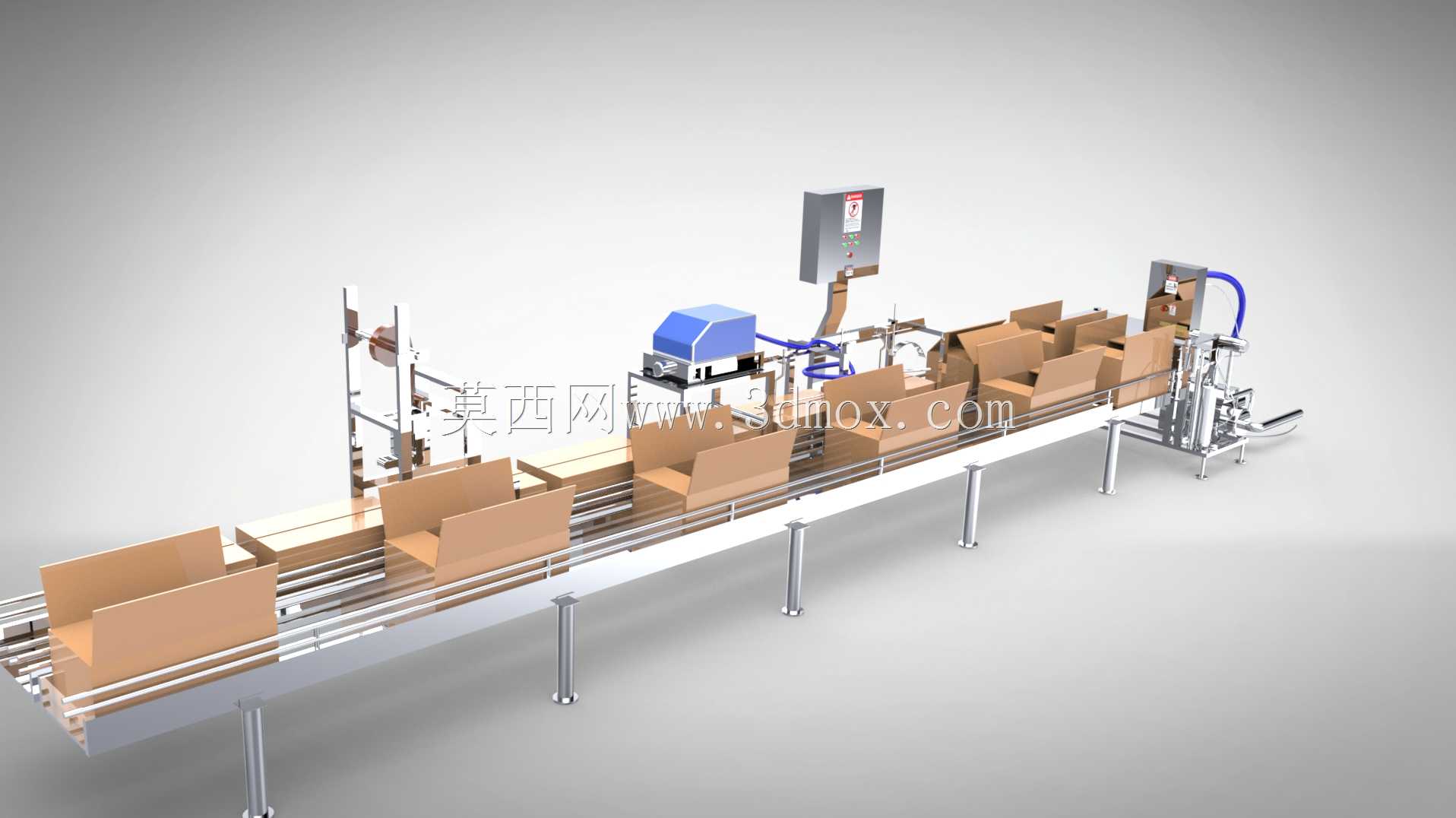

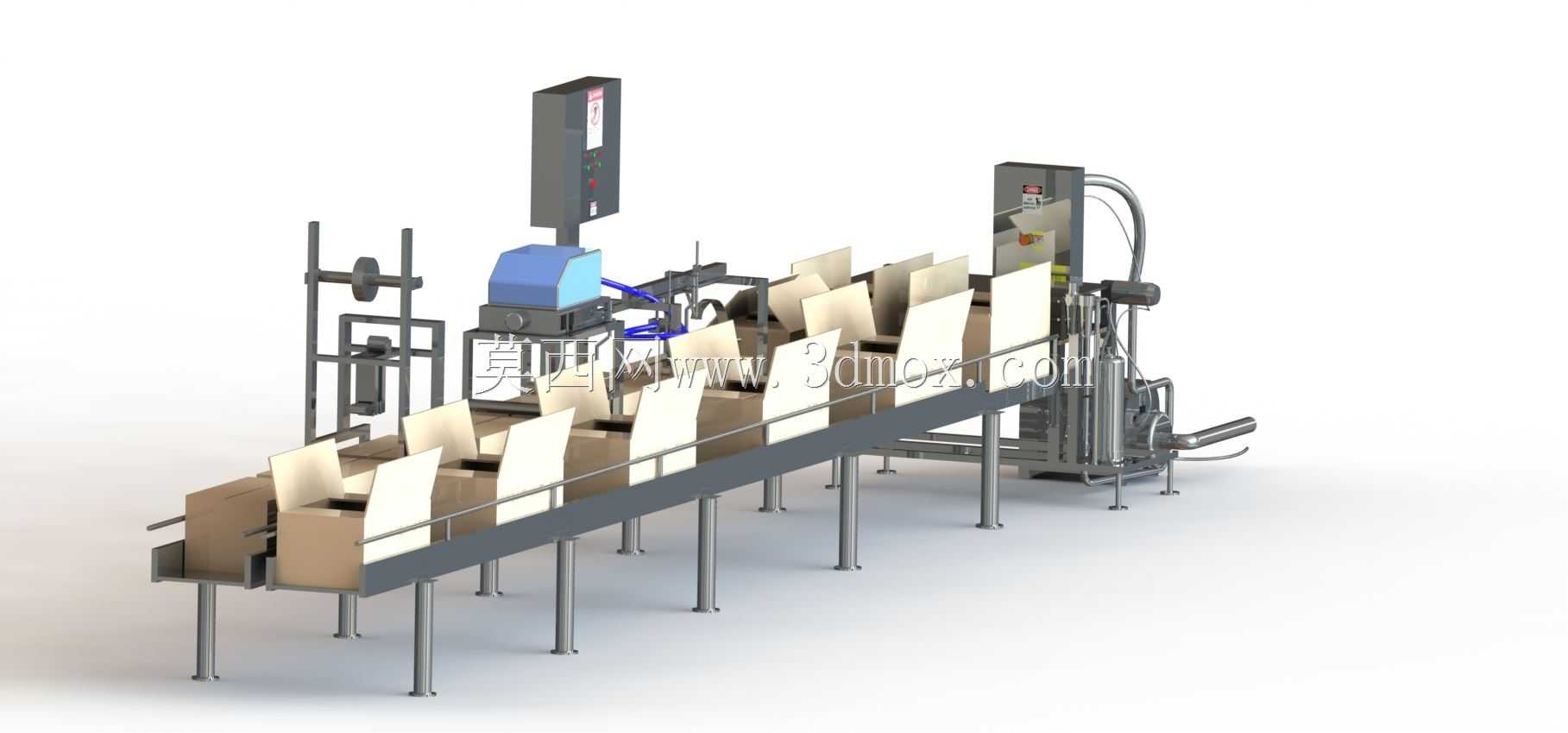

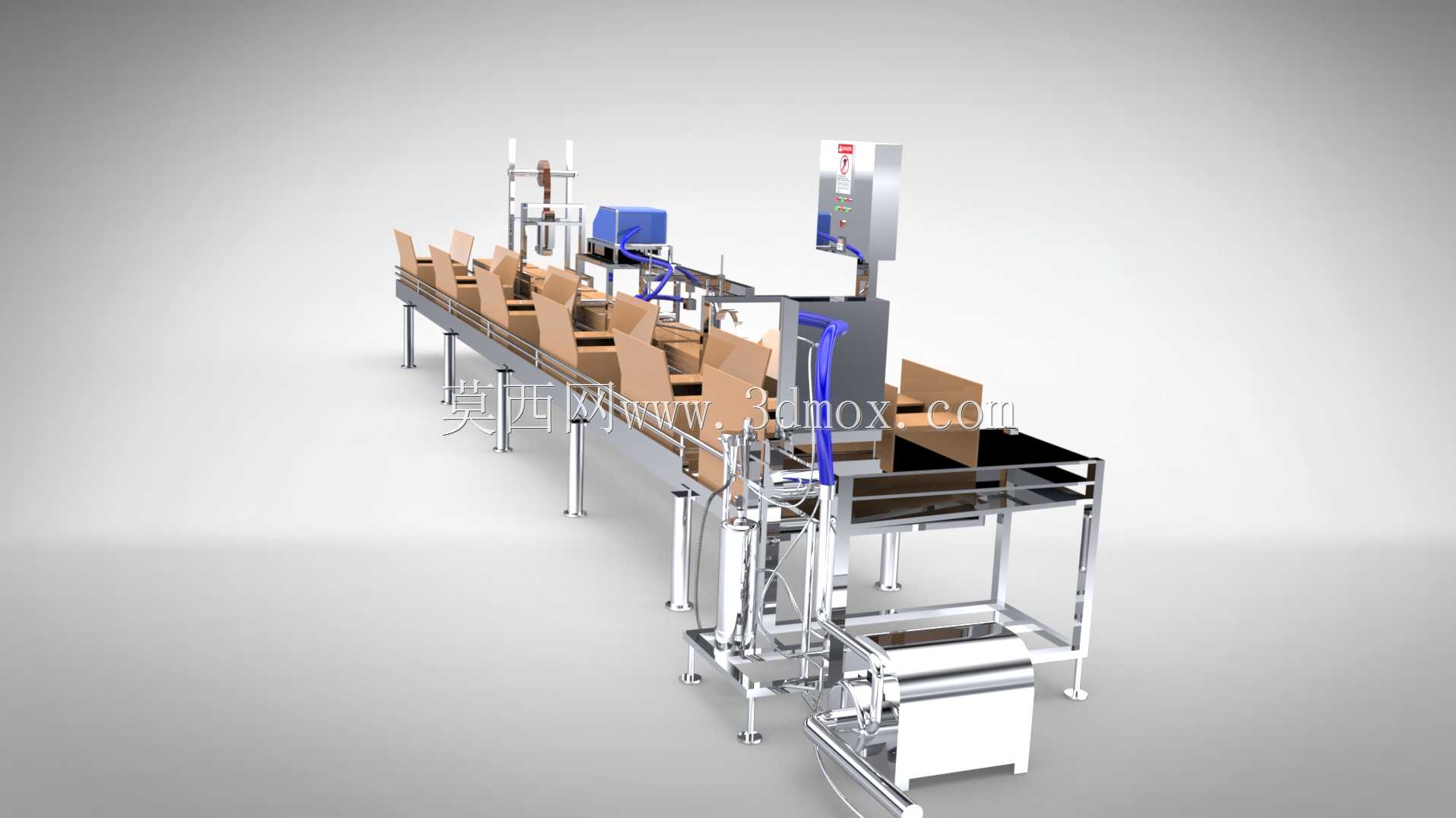

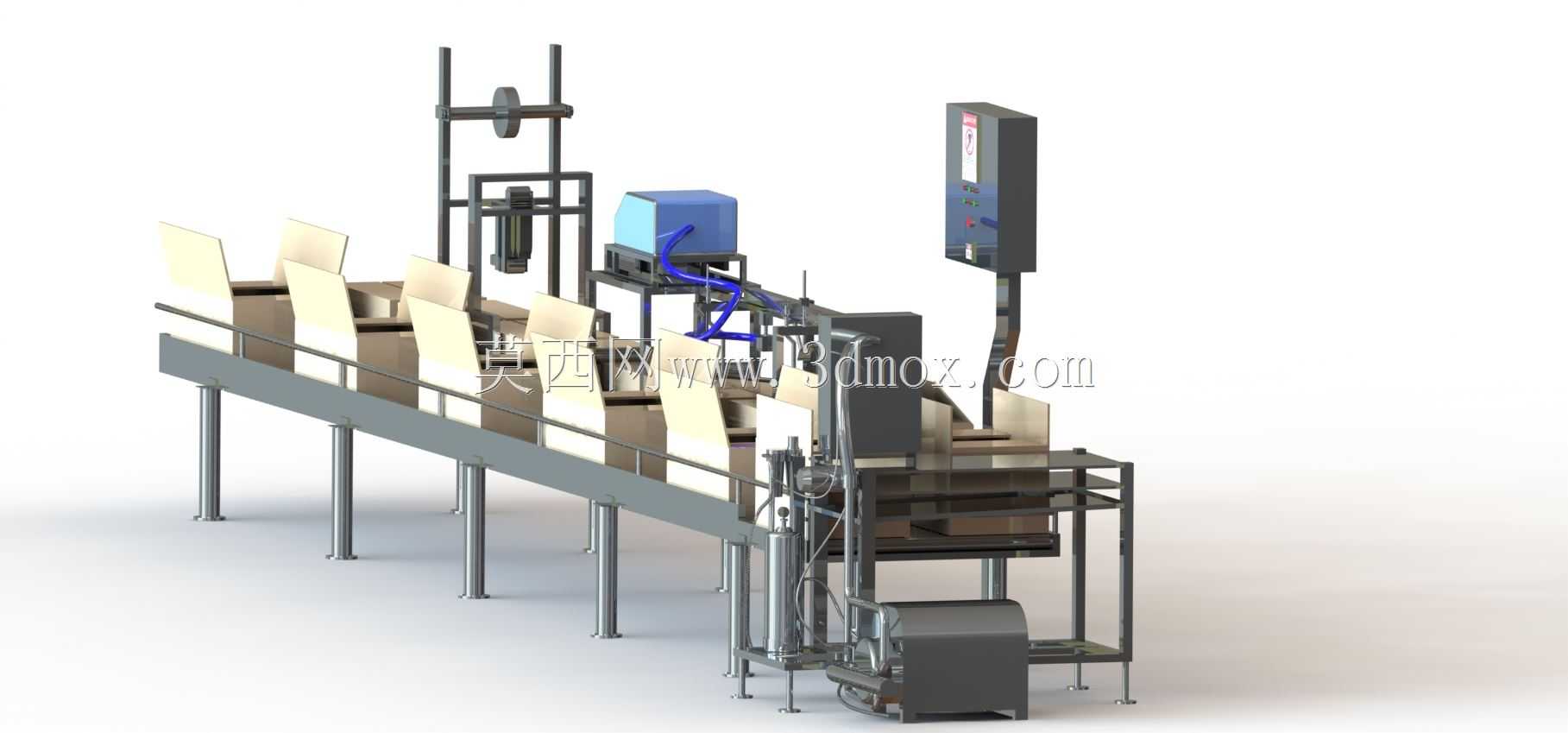

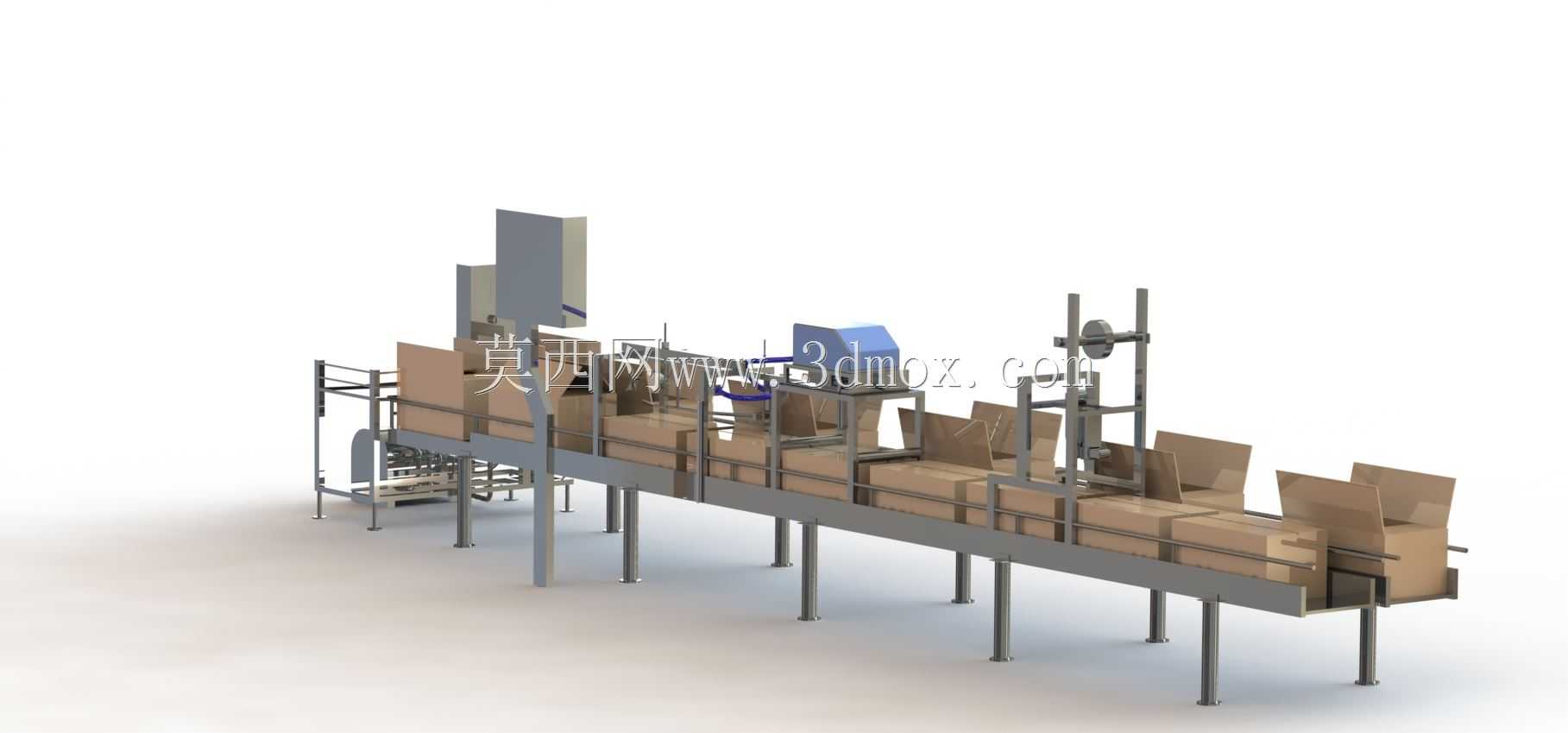

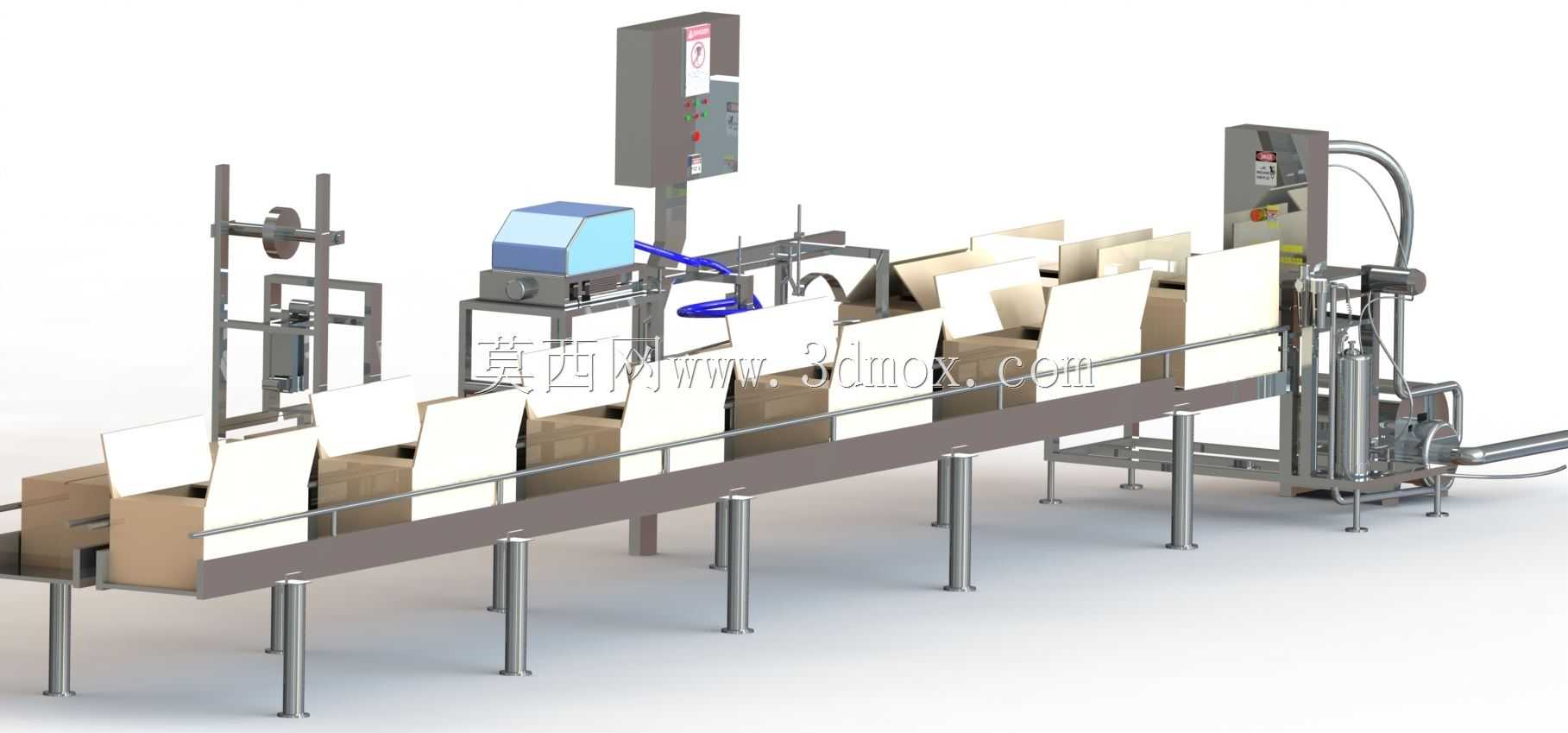

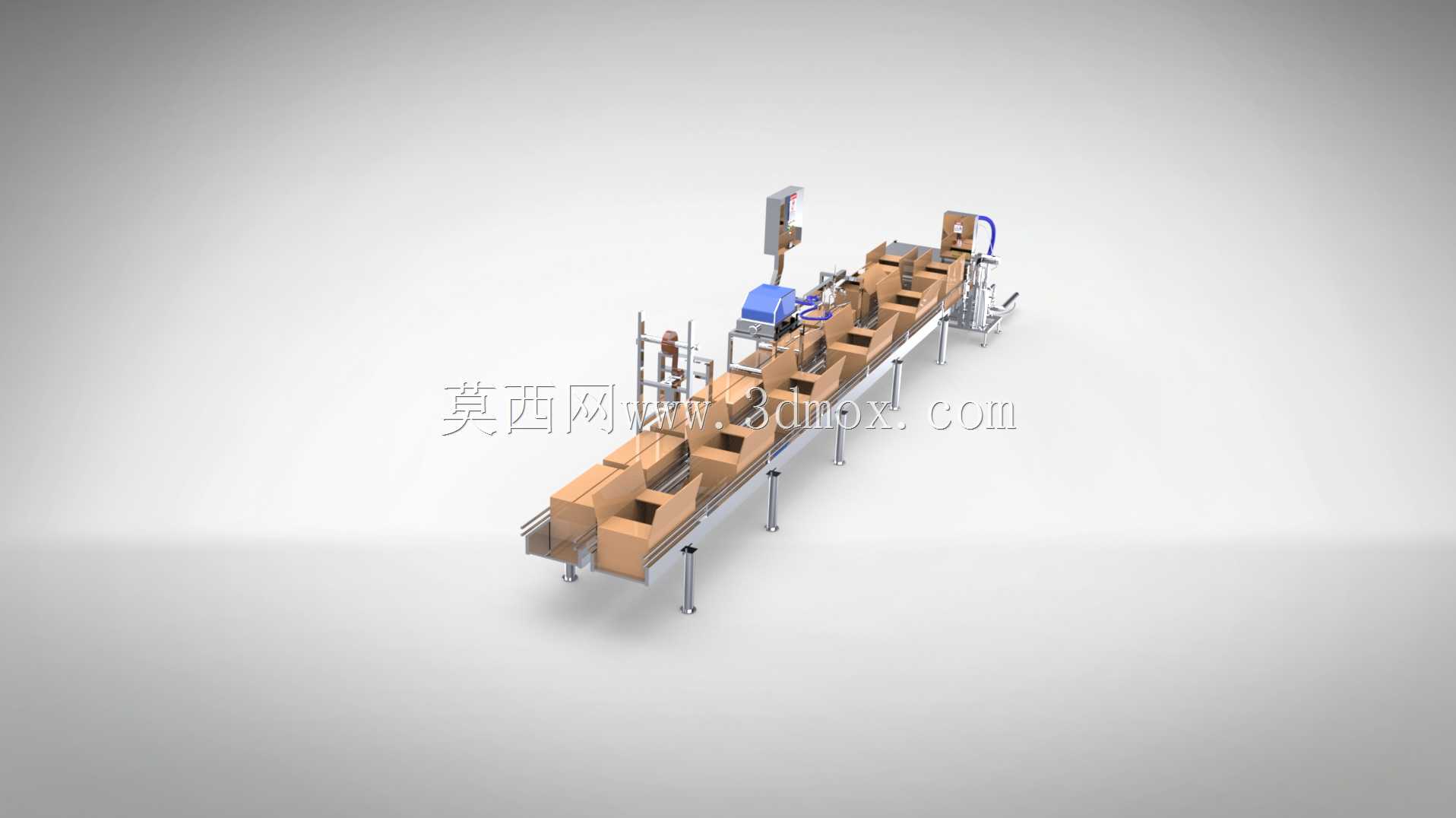

盒装产品BIB输送线结构设计方案

　　这套输送设备主要面向软袋盒装饮品、日化类盒装产品的后段包装工序，衔接上游灌装、封口工位与下游装箱、码垛环节，解决盒装产品在不同工位间的平稳转运需求，避免人工搬运带来的效率损耗与产品磕碰问题。从结构布局来看，设备采用分段式机架设计，主体支撑腿采用标准方管焊接成型，支脚配置可调脚杯，可适配车间地面±15mm的高度差，安装时无需额外预埋地脚，直接放置在硬化地面即可完成调平固定，整体输送段长度可根据车间产线布局灵活增减段数，单段标准输送长度为1200mm，输送面高度常规设置为850mm，匹配多数包装工位的操作高度，也可根据现场人机工程需求在750-1000mm区间调整。

　　输送载体选用平顶链板结构，链板表面做防滑磨砂处理，针对盒装产品底部摩擦力适中，既不会出现输送过程中产品滑移错位，也不会因摩擦力过大导致分瓶、分盒工位卡滞，链板宽度根据常规BIB盒装产品尺寸设置为200mm，可兼容宽度120-180mm、高度150-300mm的盒装物料，输送速度可通过驱动端的变频调速机构在0-18m/min区间调节，匹配不同产线的节拍需求。设备两端配置的挡料与导向机构，采用食品级304不锈钢折弯成型，导向栏板与链板边缘的间隙可通过侧边的调节手轮快速调整，换产时无需拆卸螺栓，单人即可在5分钟内完成不同规格产品的导向适配，避免产品在输送过程中出现偏斜、卡堵。

　　输送线的上料端配置了物料到位检测传感器，可与上游灌装机的出料信号联动，当上游工位无物料输出时，输送线自动降速待机，减少空转带来的能耗与部件磨损，出料端则配置了分料机构，可按照设定的节拍将盒装产品逐一送入下游装箱工位，保证前后工位的节拍匹配。机架侧面预留了电气走线槽，所有传感器、驱动电机的线缆均内置在走线槽内，避免车间清洁、物料转运过程中剐蹭线缆带来的安全隐患，驱动电机采用轴装式减速电机，直接与输送主动轴连接，省去了链传动的中间环节，既减少了传动损耗，也降低了后期维护时的润滑、张紧调整工作量。从设计细节来看，链板下方设置了接水盘结构，可承接盒装产品表面残留的灌装液体，避免液体滴落到车间地面造成污染，接水盘采用抽拉式设计，日常清洁时可直接抽出清理，无需拆解输送段结构。设备的控制电箱采用壁挂式安装在输送线侧方的立柱上，电箱防护等级达到IP54，可适配包装车间常见的潮湿、多粉尘工况，操作面板设置在电箱正面，包含启动、停止、急停、速度调节旋钮，一线操作人员无需专业编程知识即可完成常规操作。

　　在安装边界上，设备主体宽度为420mm，单段输送段的转弯半径最小可做到600mm，可根据车间布局实现直线、L型、U型等多种排布方式，转弯段采用专用的转弯链板，保证产品在转弯过程中不会出现倾倒、挤压，转弯处的导向栏板做了圆弧过渡处理，避免刮伤产品外包装。针对部分需要在输送过程中完成喷码、检测的工序，输送线的机架上预留了标准的安装孔位，可直接加装喷码机支架、视觉检测相机、剔除机构等附属部件，无需二次钻孔焊接，缩短产线改造的周期。整套结构在建模时充分考虑了加工工艺性，所有焊接件均做了去毛刺、抛丸处理，外露的紧固件全部采用不锈钢内六角螺栓，既保证外观整洁，也避免长期使用后螺栓锈蚀难以拆卸。输送线的从动端配置了张紧调节机构，链板长期使用出现松弛时，可通过两端的调节螺栓调整张紧度，无需拆卸链板即可完成维护，张紧行程设置为50mm，可覆盖链板全生命周期的伸长量。
