4NPS CL150 Schedule40带法兰连接管道组件

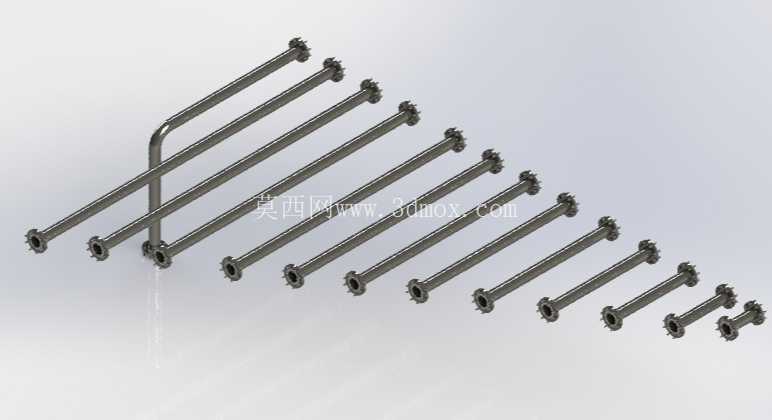

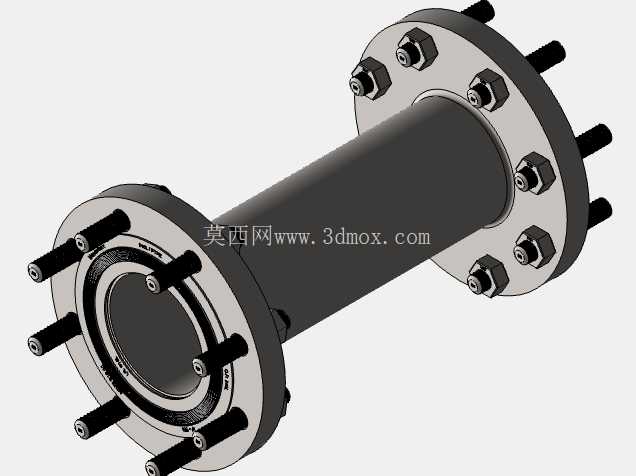

　　从实际安装边界来看，这套管道的法兰连接采用突面密封形式，法兰盘上的螺栓孔沿圆周均布，安装时不需要调整管道周向角度，只要对齐法兰密封面、穿入螺栓后按对角线顺序逐级拧紧即可，能够有效降低现场施工的对位难度，哪怕是现场作业空间受限的管廊段，也能快速完成拼接作业。设计过程中首先遵循ASME B16.5的法兰尺寸规范，CL150等级下的法兰厚度、螺栓孔中心圆直径、密封面凸起高度都严格匹配标准要求，保证同压力等级、同公称尺寸的其他标准法兰都能实现互换对接，不会出现现场安装时孔位不对、密封面不匹配的问题。在石化、市政给排水、常规工业流体输送的管线布设场景中，中低压工况下的大口径管道连接一直是结构设计人员需要重点考量的环节，这套公称尺寸4NPS、压力等级CL150、壁厚等级Schedule40的法兰连接管道组件，正是针对这类1.0MPa级常温流体输送场景设计的标准化连接单元。整套组件包含定长直管段、配对法兰、配套螺栓螺母以及密封垫片，同时覆盖同规格的弯头配套结构，能够直接适配管线中直线段布设以及转向段的连接需求，不需要设计人员再单独拆分匹配各个连接副的尺寸参数。

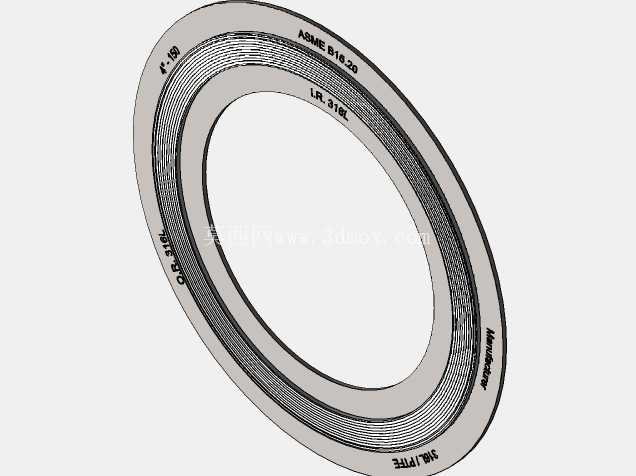

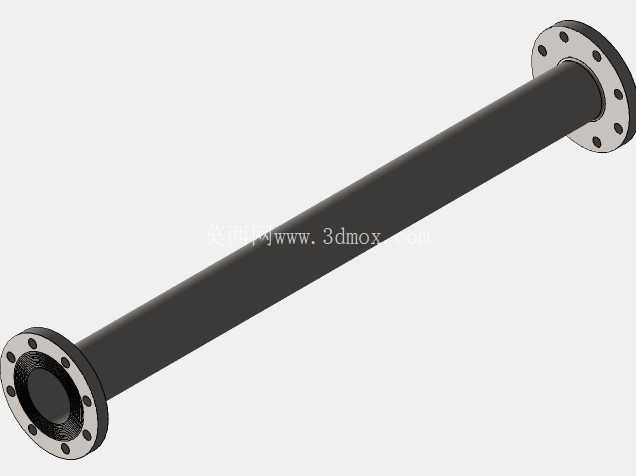

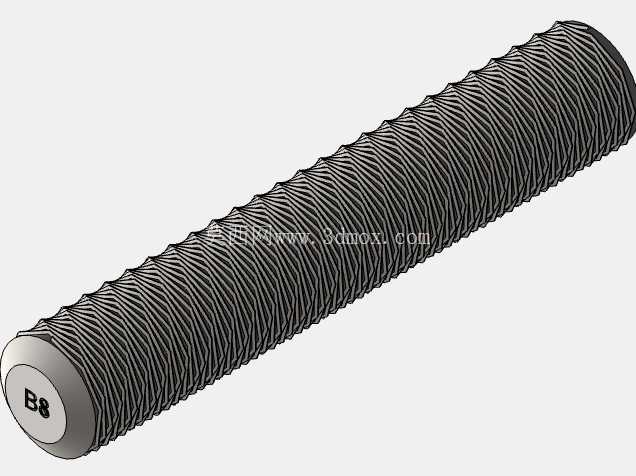

　　直管段的壁厚选用Schedule40等级，是综合考虑了常规输水、低腐蚀性流体输送时的承压余量、管材自重以及材料成本后的平衡选择，既能够承受150磅级对应的额定工作压力，也不会因为壁厚过大导致管线整体载荷过高，增加管架的承重负担。配套的螺栓螺母长度经过精确核算，拧紧后螺栓露出螺母的长度控制在2-3个螺距，既满足螺纹连接的啮合长度要求，也不会因为螺栓过长造成材料浪费或者安装空间干涉。密封垫片选用的是适配突面法兰的非金属平垫片，压缩回弹量能够匹配CL150工况下的密封比压要求，正常安装后不需要额外施加过大的拧紧力矩就能实现可靠密封，避免因为力矩过大导致法兰变形或者垫片压溃。

　　在管线转向位置，配套的同规格4NPS弯头同样采用法兰连接形式，弯头的曲率半径符合长半径弯头的标准要求，流体经过时的局部阻力系数更小，能够降低管线运行时的泵组能耗，减少流体湍流造成的管线振动。从建模逻辑来看，整套组件的各个零件都做了参数化关联，法兰的螺栓孔数量、直管段长度、弯头角度都可以根据实际项目需求快速调整，不需要重新绘制每个零件的草图，能够大幅提升设计人员在做管线布设方案时的建模效率。实际选型使用时需要注意，这套组件的适用温度范围受垫片材质限制，常规配置下适用于-20℃到120℃的流体工况，如果是高温或者强腐蚀介质场景，只需要更换对应材质的垫片和管材，法兰连接的尺寸边界不需要调整，就能快速适配特殊工况的使用需求。

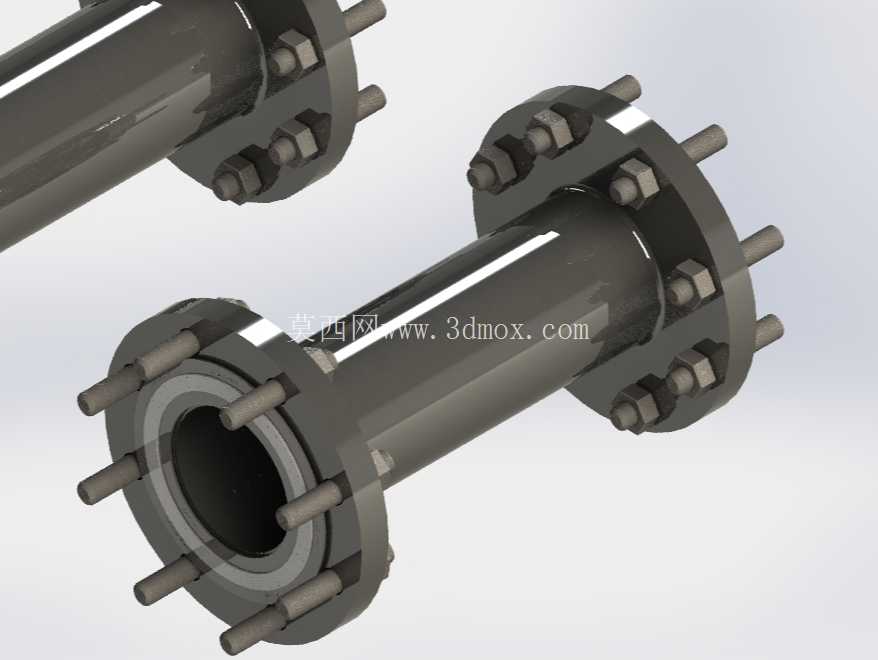

　　安装过程中要保证配对法兰的密封面平行度偏差在标准允许范围内，不能采用强行拧紧螺栓的方式纠正法兰错位，否则会导致螺栓受力不均，运行过程中容易出现泄漏或者螺栓断裂的问题。另外法兰连接处的管架设置要避开法兰密封位置，预留足够的后期检修空间，方便后续更换垫片或者拆卸管段时不需要大范围拆除周边管线。对于三维建模从业者来说，这套模型的装配逻辑完全还原了现场实际的安装顺序，从直管与法兰的焊接定位，到垫片的放置，再到螺栓螺母的穿入拧紧，每个装配约束都和实际施工流程一致，在做管线整体装配模拟、施工工序推演的时候，可以直接调用这套组件，不需要再额外调整装配关系，能够有效减少整体项目的建模工作量。
