1/2寸NPS CL150铸造碳钢管道连接组件

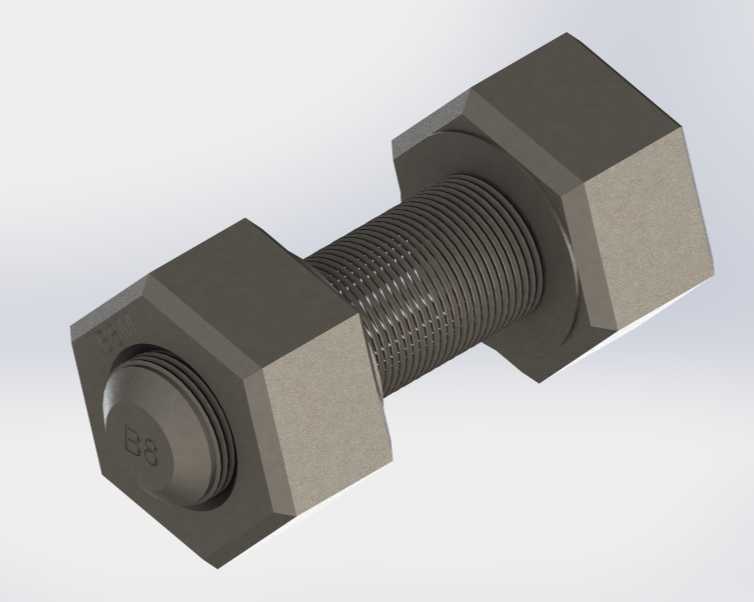

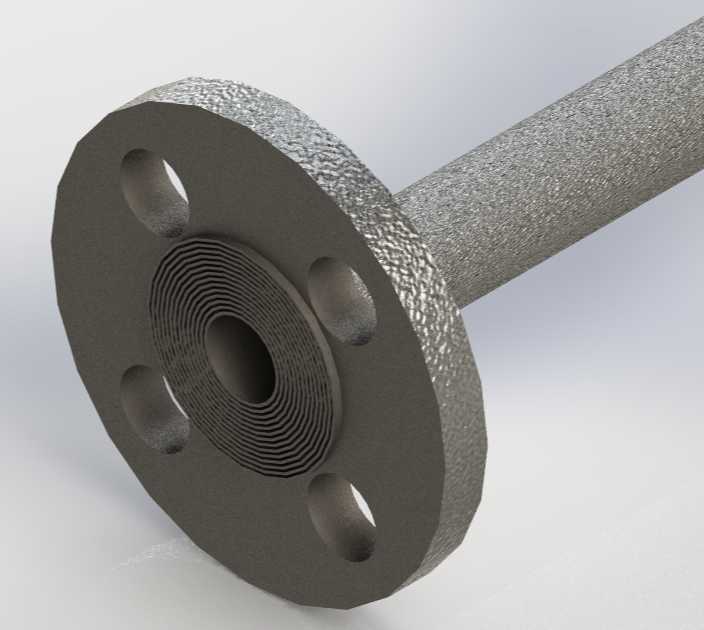

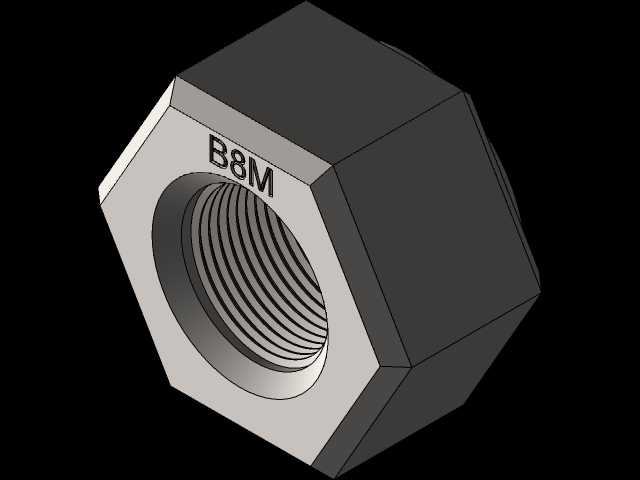

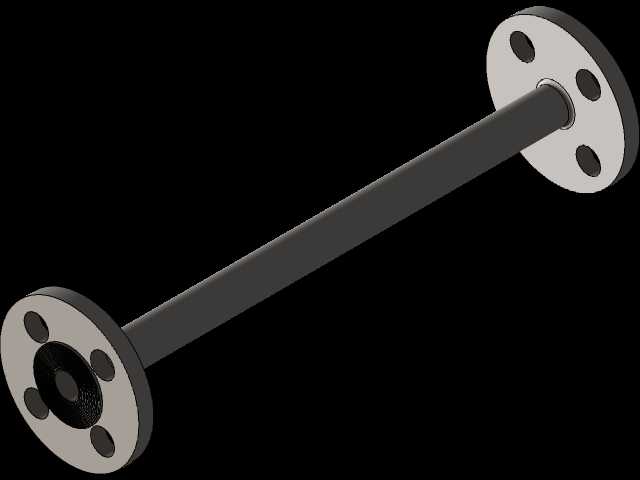

这套管道连接组件适配公称通径1/2英寸、压力等级CL150的低压流体输送管路系统，在民用给排水、小型化工支路、常规压缩空气管网、暖通循环水支管等场景中应用广泛，可满足常温工况下非强腐蚀介质的管路拼接、转向、密封连接需求。整套组件包含等径直管段、90°弯头、配套RF密封面垫圈、全螺纹六角螺栓、锁紧螺母，覆盖了小管径管路布设中最常用的连接节点需求，无需额外选配零散连接件即可完成单段管路的组装固定。设计阶段严格匹配ASME B16.5对应压力等级的法兰密封尺寸，螺栓孔位分布、螺纹旋合长度、垫圈压缩余量均经过公差校核，避免现场安装时出现孔位错位、密封压合不均导致的渗漏问题。其中六角螺栓采用标准对边距设计，适配常规开口扳手、套筒工具的操作空间，安装时无需特殊工装即可完成锁紧作业；螺母端面做了倒角处理，可顺畅导入螺栓螺纹，减少安装过程中的螺纹错扣风险。RF突面垫圈的厚度与硬度匹配CL150等级的密封比压要求，锁紧后可填补法兰端面的微观加工不平度，实现静密封效果。不同长度的直管段可适配不同安装间距的布设需求，弯头的转弯半径符合小管径管路的流阻设计要求，可减少介质输送过程中的局部压力损失。安装边界方面，整套组件组装后相邻管路的同轴度公差控制在工程允许范围内，螺栓锁紧后外露螺纹长度满足2-3牙的规范要求，预留了后期维护拆卸的操作空间，可直接嵌入现有同规格的碳钢管路系统中，无需对原有管路做额外改造即可完成接驳。建模过程中还原了各零件的加工倒角、螺纹牙型细节、铸造表面的微观质感，结构设计阶段充分考虑了实际装配的干涉问题，各零件配合间隙符合机械装配公差要求，可直接用于管路布设的方案模拟、装配干涉校验、施工前的技术交底环节，帮助工程人员提前预判安装过程中可能出现的空间冲突问题，减少现场施工的返工概率。
