卧式承压液体接收存储罐体结构设计

在化工、油气储运、轻工制程的流体处理工段中，这类卧式承压液体接收罐体是衔接上游来液与下游处理工序的核心中转设备，主要承担带压工况下的液态介质暂存、气液分离缓冲、来液稳压稳流的作用，避免上游工序的压力波动、流量脉冲直接冲击下游泵组、精馏塔或换热设备，保障整套流体系统的运行稳定性。不同于常压立式储槽，该类卧式承压容器的设计需要严格匹配对应工况的压力等级，筒体采用卷制焊接的圆筒结构搭配标准椭圆封头，椭圆封头的曲面曲率经过力学优化，能够在同等壁厚条件下承受更高的内压，同时降低封头与筒体连接位置的应力集中系数，减少长期承压运行下的焊缝疲劳风险。

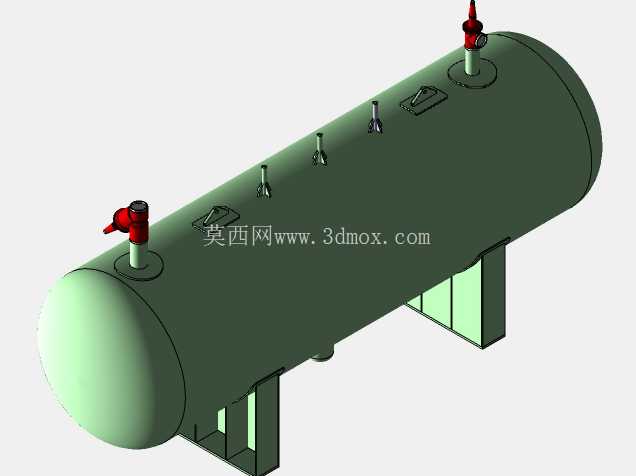

从结构布局来看，罐体顶部根据工艺需求布置了多组不同通径的接管，分别对应进液、排气、安全泄放、仪表安装、备用接口等功能：其中靠近罐体端部的大口径带红色操作手轮的接口为安全泄放阀安装位，当罐体内压超过设定阈值时可自动起跳泄放压力，是承压容器的核心安全部件；其余小口径接管分别用于安装压力变送器、液位计、放空阀等附件，接管的伸出高度、法兰密封面形式都匹配对应附件的安装要求，避免出现安装干涉、密封面不匹配的问题。罐体底部设置了鞍式支座，鞍座的包角、垫板宽度都经过载荷校核，能够均匀承载满液状态下的罐体总重量，同时鞍座上预留的地脚螺栓孔匹配常规工业地坪的安装预埋要求，安装时需要保证两个鞍座的水平度偏差在允许范围内，避免罐体附加应力导致的焊缝变形。

建模过程中，筒体与封头的焊接坡口、接管与筒体的相贯线焊缝都做了符合工程实际的结构处理，没有采用简化的直角拼接结构，能够直接用于后续的有限元应力分析、焊接工艺卡编制参考；罐体顶部设置的人孔结构采用快开式压紧结构，方便运维人员进入罐体内部进行检修、清洁、焊缝探伤作业，人孔的密封面采用凹凸面结构，搭配耐介质腐蚀的密封垫片，可保证承压状态下的密封可靠性。罐体侧面预留的液位计接口采用上下布置的法兰结构，可适配磁翻板液位计、差压液位变送器等常用液位检测仪表，满足不同工况下的液位监测需求。

在安装边界方面，该卧式罐体的轴向长度、筒体直径、鞍座间距都匹配常规工业厂房的设备布置空间要求，接管的方位角经过排布优化，所有操作阀门、仪表都处于人员站立可操作的高度范围内，不需要额外设置过高的操作平台；设备的重心位于两个鞍座的中心对称位置，吊装时可直接采用吊带兜住筒体两端的位置，不需要额外设计复杂的吊耳结构（若现场吊装条件受限也可在封头位置加装备用吊耳）。实际选型应用时，需要根据输送介质的腐蚀性、工作温度、工作压力调整筒体壁厚、材质以及密封垫片的选型，若用于低温介质存储还需要额外增加保冷层支撑结构，若用于高危介质存储则需要在安全泄放口接入对应的废气收集管路。

这类承压液体接收器的三维建模过程中，需要重点关注各接管的方位公差、鞍座的安装基准面平面度、封头与筒体的同轴度要求，这些尺寸偏差会直接影响现场安装时的管道对接、设备找平精度，若建模阶段未考虑这些公差配合要求，后续出具加工图纸时很容易出现安装错位、密封泄漏的问题。同时罐体内部可根据工艺需求增设防冲板、导流板结构，减少高速进液对罐体壁面的冲刷，延长设备的使用寿命；对于含杂质的介质工况，还可在罐体底部增设排污接口，定期排出罐底沉积的固体杂质，避免杂质堆积影响介质品质或堵塞下游管路。
