法兰式手动直通球阀工业结构设计

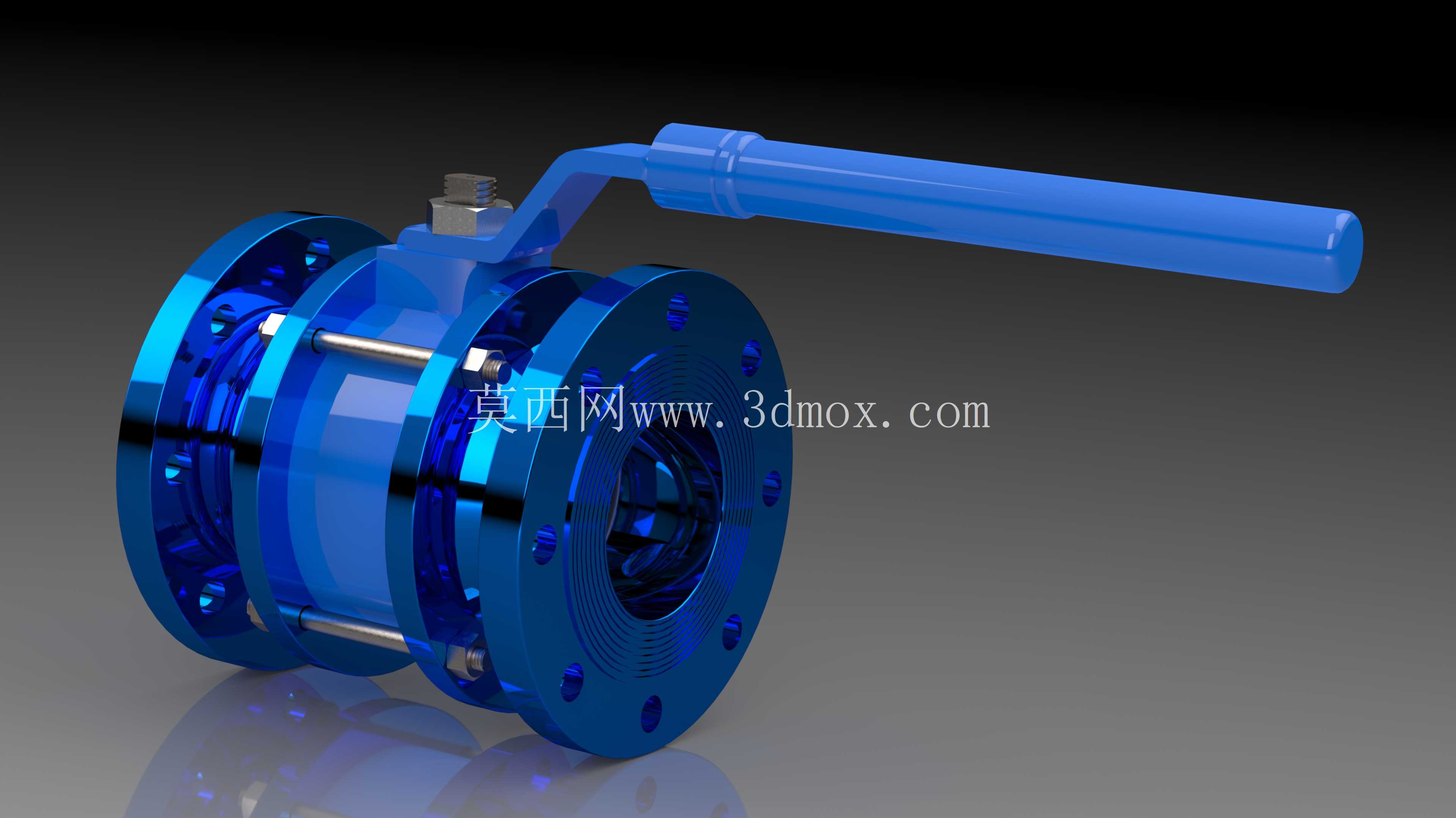

　　在化工、市政给排水、暖通循环水、油气输送等涉及流体管路输送的场景中，法兰式手动球阀是管路截断、通路切换环节应用占比极高的通用阀件，这类阀件的核心优势在于流道通畅、启闭行程短、密封可靠性强，相比闸阀、截止阀，同等通径下球阀的流体阻力更小，全开状态下流道几乎无额外节流损失，适合对压损控制有要求的大流量管路布设场景。从结构设计逻辑来看，这款手动法兰球阀采用浮动球结构设计，球体与两侧阀座密封面紧密贴合，阀杆采用防飞出结构设计，避免管路带压操作时阀杆受压冲出引发安全隐患；手柄采用加长杠杆式结构，操作时无需额外辅助工具，仅靠手动施力即可完成0到90度的启闭动作，手柄端部做了防滑滚花处理，表面包覆防滑结构，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的问题。两端连接法兰采用标准凸面法兰结构，法兰密封面加工有同心圆水线，安装时配合非金属密封垫片即可实现端面可靠密封，法兰螺栓孔采用均布设计，适配对应压力等级的标准管路法兰，安装时无需额外加工适配连接件，直接对齐螺栓孔穿入螺栓按对角顺序紧固即可完成装配，安装边界预留了足够的螺栓操作空间，即便在管路排布紧凑的阀组区域，也能使用常规扳手完成螺栓紧固作业，不会出现操作空间不足无法拧紧的问题。

　　从功能特性来看，这款球阀仅做截断使用，不建议作为节流阀长期处于半开状态，半开状态下流体冲刷球体密封面会造成密封面冲蚀磨损，长期使用会出现内漏问题；阀座采用增强聚四氟乙烯材质，适配常规水、油品、弱腐蚀性流体介质，适用温度范围覆盖-20℃到150℃的常规工业工况，能满足绝大多数民用及工业常规流体管路的使用需求。建模过程中严格遵循阀件设计的尺寸链要求，球体的旋转中心与阀杆轴线、流道中心保持严格同轴，法兰端面与流道轴线的垂直度公差控制在0.05mm以内，避免安装后出现法兰偏斜导致密封失效的问题；阀体中法兰连接螺栓的预紧力经过受力核算，保证额定压力下中法兰连接处不会出现外漏，同时螺栓预紧力不会过大导致阀体法兰变形。

　　在实际设备选型配套中，这类球阀常被集成在换热机组、水处理设备、油泵出口、循环水管路的关键节点，作为检修截断阀使用，当后端设备需要检修维护时，关闭前后端球阀即可截断管路介质，无需排空整条管路的介质，大幅降低检修工作量与介质损耗。从外形尺寸来看，这款球阀的结构长度符合对应通径球阀的标准尺寸要求，安装时无需调整管路间距即可直接替换同规格的老旧阀件，手柄的旋转半径做了优化设计，安装后手柄旋转范围内不会与周边管路、支架发生干涉，操作时手柄可顺畅完成全行程旋转，不会出现卡滞问题。阀体外部的连接螺栓采用内六角或者外六角标准件，所有外露金属件都做了防腐处理，适配潮湿、轻度腐蚀的安装环境，长期使用不会出现螺栓锈蚀无法拆卸的问题。

　　建模时对球体的流道做了等径设计，全开状态下流道内径与连接管路内径保持一致，不会出现缩径导致的流阻增大问题，同时流道内壁做了光滑处理，减少流体中的杂质挂壁残留，降低阀腔淤积杂质导致密封失效的概率。阀杆与阀体之间采用双重密封结构，下部设置填料密封，上部设置防尘密封圈，既可以防止管路内的介质沿阀杆间隙外漏，也可以阻挡外部的灰尘、水汽进入阀杆摩擦副，延长阀杆的操作寿命，长期使用也不会出现阀杆操作卡涩、外漏的问题。
