1/4英寸内螺纹手动球阀结构设计

　　这款小通径手动球阀主要面向小口径流体管路的通断控制场景，常见于实验室气路、小型液压试验台、家用净水设备、小型气动控制系统这类对安装空间有严格限制的管路布局中，核心作用是通过手柄的90度旋转，带动内部球体转动实现管路介质的通断切换，相比同通径的闸阀、截止阀，它的开关行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，不会出现介质截流导致的压损过大问题。从结构设计逻辑来看，整个阀体采用两片式内螺纹连接结构，两端的内螺纹接口直接对应1/4英寸标准管螺纹规格，安装时不需要额外搭配法兰转接件，直接拧入对应外螺纹的管路接头即可完成固定，整体安装边界非常紧凑，阀体主体的最大外轮廓直径不超过32mm，手柄扳动到全开位置时，整体横向占用空间不超过85mm，完全可以塞进密集排布的小型阀组安装槽内，不会和周边的管路接头、其他阀件产生干涉。

　　内部的密封结构采用浮动式球体设计，球体两侧搭配聚四氟乙烯阀座，当手柄转动到关闭位置时，介质压力会将球体推向出口侧的阀座，自动补偿密封面的微小间隙，不需要额外设置预紧弹簧就能实现低压下的可靠密封，这种设计也大幅降低了加工装配的难度，不需要对球体和阀座的配合面做过高精度的配磨，常规数控车床加工的零件就能满足密封要求。手柄部分采用带防滑纹理的注塑结构，表面模压有开关方向的指示标识，操作人员不需要额外观察阀位，只需要看手柄的朝向就能判断阀门的开关状态，手柄和阀杆的连接采用扁方配合加锁紧螺母的结构，长期扳动也不会出现打滑松脱的问题，阀杆部位设置了倒密封结构，当阀门处于全开位置时，阀杆根部的凸台会压紧阀体内部的密封填料，即使填料出现轻微磨损，介质压力也会推动阀杆压紧密封件，不会出现阀杆处外漏的问题。

　　在实际选型应用中，这款球阀可以适配水、压缩空气、低压液压油、惰性气体等多种常见流体介质，工作温度范围覆盖-20℃到120℃，完全能满足常规民用、工业小型管路的使用要求，设计时特意将阀体的流道做了全通径处理，球体内部的通孔直径和两端接口的通径完全一致，介质流过时不会出现缩径导致的流速突变，也不容易残留介质杂质，后期维护清理时只需要拆下阀体一端的锁紧螺塞，就能直接取出球体和阀座进行更换，不需要把整个阀门从管路上拆下来，大幅降低了后期的维护成本。

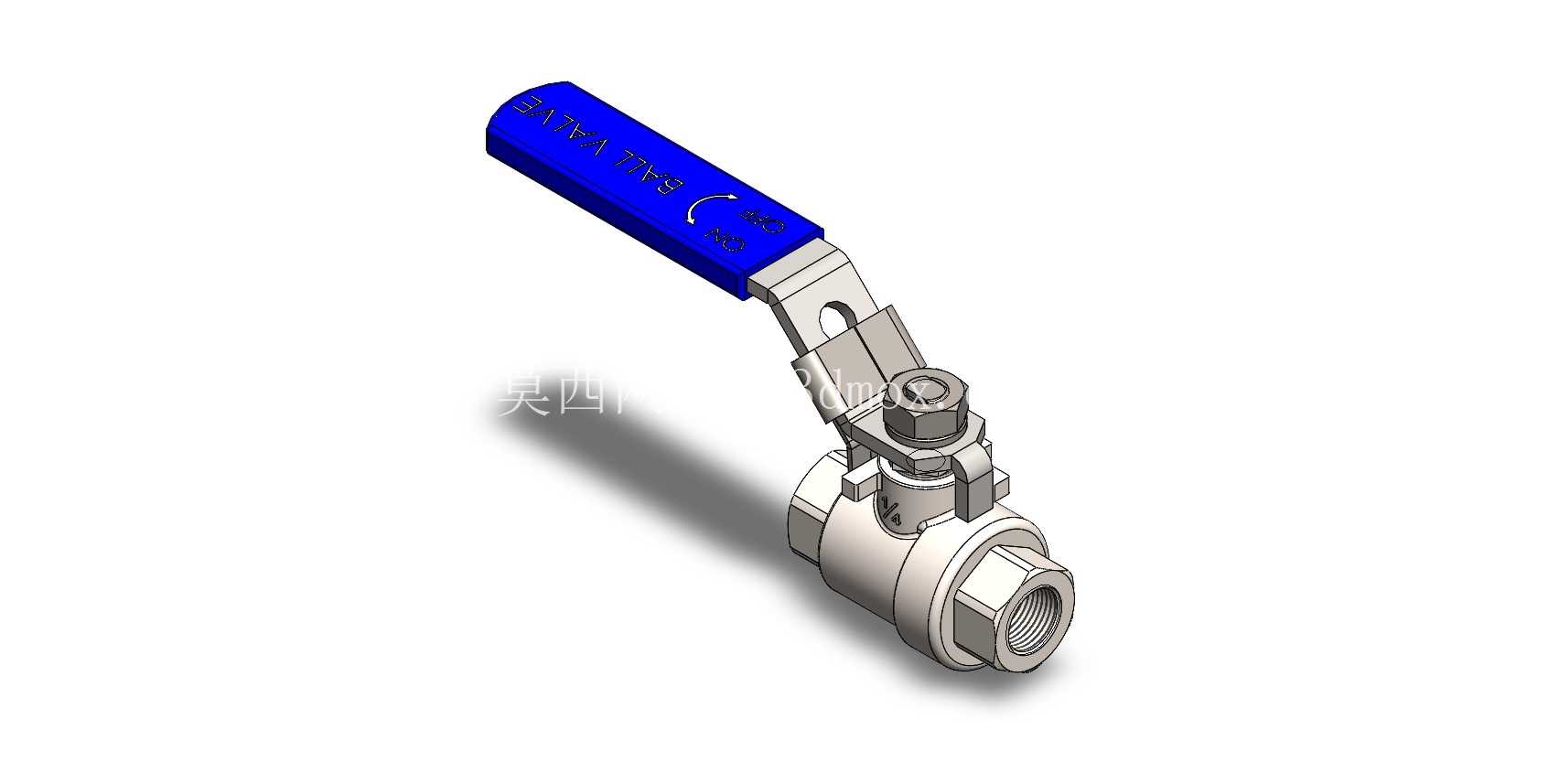

　　从建模细节来看，所有的螺纹特征都按照标准管螺纹的牙型参数做了还原，阀体的铸造圆角、加工退刀槽、密封槽的尺寸都完全符合实际加工工艺要求，没有出现无法落地的理想化结构，比如阀体和连接端的壁厚差控制在合理范围内，铸造时不会出现缩孔缺陷，阀杆的直径和配合间隙按照常规公差带设置，装配时不需要额外修配就能顺畅转动，手柄的握持部位做了圆弧过渡处理，操作人员手动扳动时不会硌手，开关操作的手感反馈清晰，当转动到全开或者全关位置时，阀体上的定位凸台会挡住手柄的转动行程，不会出现过转导致的密封面磨损问题。
