三通式法兰连接管道过滤器结构设计

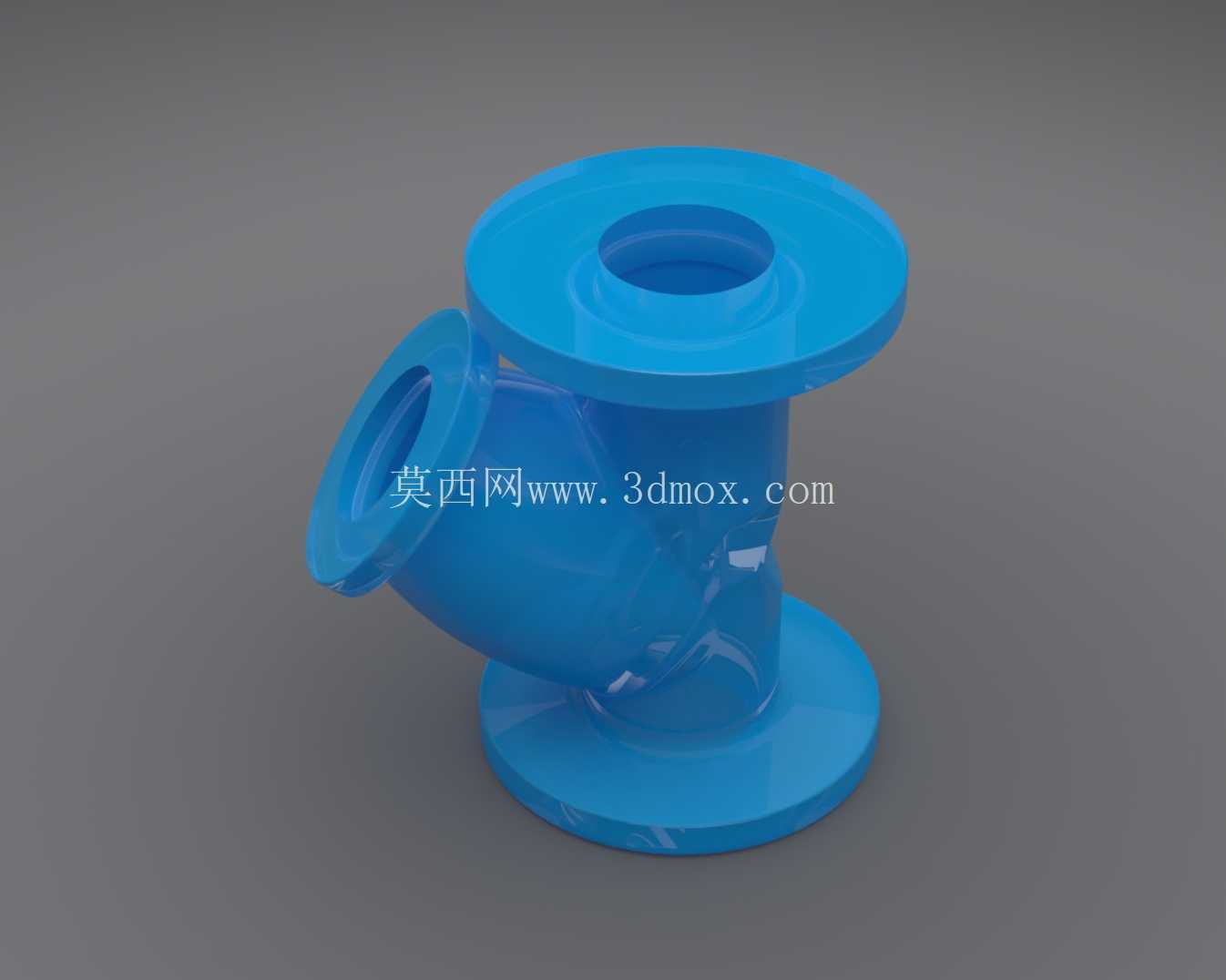

　　在工业流体输送管路系统中，这类三通式法兰连接的过滤装置是保障下游设备稳定运行的核心配件，常见于蒸汽管网、化工流体输送、市政给排水、暖通循环水系统的管路节点处，安装位置通常选在泵阀入口、换热设备前端、计量仪表上游段，避免流体裹挟的固体杂质进入精密设备造成流道堵塞、密封面划伤、叶轮磨损等故障。从结构设计来看，该产品采用三通式壳体布局，三个接口均为标准法兰连接端，上下两个同轴法兰用于串接在主输送管路中，侧向斜向设置的法兰端为过滤组件的检修口，无需拆解主管道即可完成滤网的更换与杂质清理，大幅降低日常运维的工作量。

　　壳体的流道采用圆弧过渡设计，没有直角突变的流道结构，能够减少流体经过时的局部阻力损失，降低管路系统的压损，避免湍流造成的管路振动与噪音。设计阶段首先要匹配对应公称压力下的法兰标准，确定法兰的螺栓孔分布、密封面形式、法兰厚度等参数，保证与同规格管路法兰的互换性，安装时只需对齐法兰密封面，加装密封垫片后穿入螺栓按对角顺序紧固即可，不需要额外的焊接作业，适配预制化管路的快速安装需求。壳体的壁厚设计需要结合公称压力、输送介质的腐蚀特性计算得出，既要承受管路工作状态下的静压与水锤冲击，也要预留足够的腐蚀裕量，延长设备的整体使用寿命。

　　内部的过滤组件依托穿孔或金属丝网作为过滤介质，可根据不同的过滤精度需求选择对应目数的滤网，或是不同孔径的穿孔板，能够机械拦截流体中裹挟的焊渣、锈蚀颗粒、介质结垢块等固体杂质，过滤后的流体从主管道出口端流出，杂质则沉积在壳体下部的容污腔内，定期打开侧向检修口即可完成排污与滤网维护。在安装边界上，该过滤器的三个法兰端面的同轴度、垂直度有严格的形位公差要求，避免安装时出现法兰错位造成密封泄漏，整体结构的重心位于上下法兰的轴线上，竖直安装在水平管段上时不会产生额外的偏载力矩，不需要额外设置承重支架，小通径规格可直接依托管路自身承重，大通径规格可在壳体下部设置简易支撑即可。

　　不同于Y型过滤器的斜向滤网布局，这种三通式结构的容污腔空间更大，杂质存储量更高，适合杂质含量较高的流体工况，同时流体的流向更顺畅，压损比同规格Y型过滤器更低，在大流量管路系统中应用优势更明显。设计过程中还需要考虑滤网的通流面积，保证滤网的有效过流面积不小于连接管道截面积的2.5倍，避免滤网处流速过快造成网面破损，同时要设置滤网的定位结构，避免流体冲击造成滤网移位，失去过滤作用。壳体的内外表面做圆滑过渡处理，没有卫生死角，在食品、制药类对卫生要求较高的流体输送场景中，也能够满足CIP清洗的要求，不会残留介质造成细菌滋生。在实际选型应用中，可根据管路的公称通径、工作压力、介质温度、过滤精度要求匹配对应规格的产品，法兰标准可适配国标、美标、日标等不同体系，满足不同项目的管路设计规范。
