0.5立方立式管道储气罐气动结构设计

在工业气动系统的管网布局中，这类立式储气罐常作为压缩空气管网的缓冲稳压节点，布置在空压站出口与车间用气端之间的管段上，承担着稳定管网压力、沉淀压缩空气中夹带的液态油水杂质、缓冲用气端瞬时大流量用气造成的压力波动的作用，相比卧式罐体，立式结构占地投影面积更小，更适合厂房内管廊旁、设备夹层这类横向空间受限的安装场景。

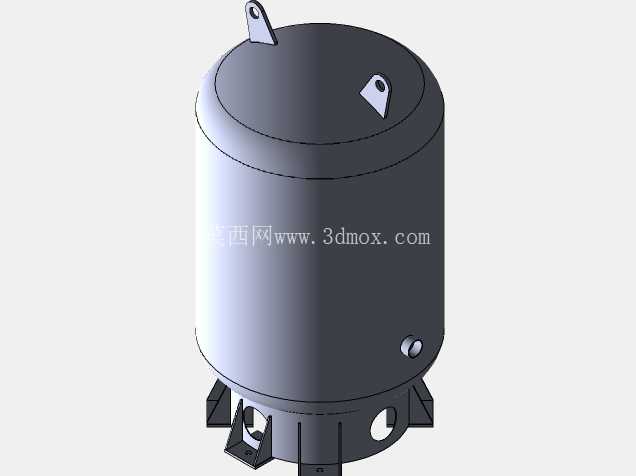

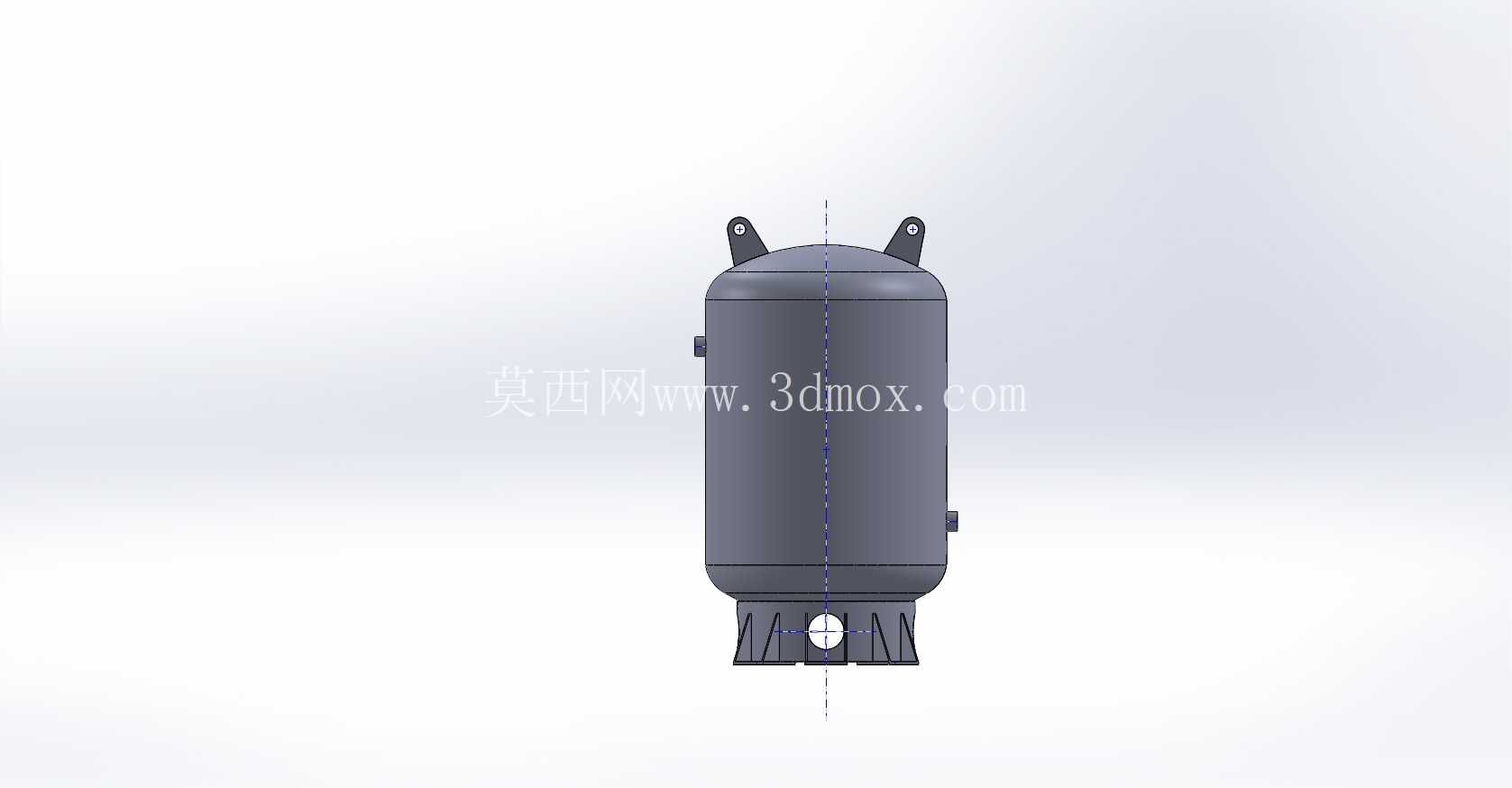

从结构设计逻辑来看，罐体采用标准椭圆封头搭配直筒段的经典压力容器构型，顶部对称布置的两个吊耳结构，是专门针对车间内桥式起重机吊装作业设计的受力点，吊耳的开孔尺寸、焊接位置都经过受力核算，能够满足满水状态下罐体整体吊装的载荷要求，避免吊装过程中出现罐体倾斜、焊缝受力过载的问题。罐体底部采用裙座式支撑结构，裙座上开设的检查孔既可以满足定期检验时对罐体底部焊缝、排污口的检查需求，也能减少罐体底部与安装地面的接触面积，避免地面积水长期浸泡罐体底部造成腐蚀，裙座的地脚螺栓孔布局匹配常规工业设备的混凝土基础预埋尺寸，安装时不需要额外做复杂的基础适配。

罐体侧面预留的多个接口，分别对应压缩空气进气、出气、安全阀安装、压力表安装、排污阀安装的功能需求，接口的高度位置经过排布，进气口设置在直筒段中上部，出气口设置在直筒段上部，避免进气气流直接冲击出气端带出沉积的杂质，排污口设置在罐体底部最低点，能够完全排空罐体内沉积的冷凝水与杂质，安全阀接口的位置避开了人员操作通道，防止安全阀起跳时高速气流误伤操作人员。

尺寸边界上，罐体整体长宽均为900毫米，总高度1500毫米，这个尺寸规格刚好适配常规工业厂房的门廊、货运电梯的通行尺寸，不需要拆解就能完成厂内转运，罐体直筒段的外径控制在900毫米，周边预留150毫米的操作空间就能满足阀门安装、日常巡检的空间需求，不会占用过多的车间通道面积。在气动系统的实际运行中，0.5立方的储气量能够覆盖3到5台常规气动执行元件的瞬时用气需求，比如气动阀门、小型气动工装的同时动作，不会因为瞬时流量不足造成气压掉压导致的设备动作卡顿、夹紧力不足等问题。

建模过程中，罐体的壁厚按照常规低压压缩空气系统的工作压力要求做了等比例还原，所有焊缝位置都做了符合工程制图规范的示意，内部的气流缓冲区、杂质沉积区的结构都做了对应体现，能够直接用于气动系统的管网布局仿真、安装空间校核，也可以作为压力容器类产品结构设计的参考样例，帮助设计人员快速完成同类型罐体的方案迭代，减少重复建模的工作量。在配套管道设计时，只需要根据罐体接口的位置匹配对应通径的管道法兰，就能完成管网对接，不需要额外做接口改制，裙座的安装孔位也可以直接导出用于基础预埋板的图纸绘制，缩短项目的设计周期。日常运维层面，立式结构的罐体排污操作更方便，操作人员站在地面就能完成底部排污阀的操作，不需要登高作业，顶部的安全阀、压力表也可以借助常规的人字梯完成校验更换，运维的可达性更好。
