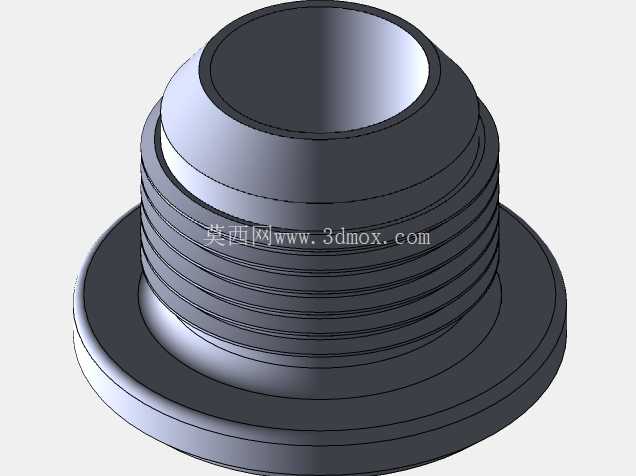

外螺纹带法兰焊接式管路接管结构

在液压管路、气动输送、中小口径流体管线的现场布设场景中，焊接接管是实现管路与设备本体、不同管径管线刚性连接的核心基础零件，这类零件的设计合理性直接决定管线连接后的密封可靠性、抗振动能力与长期服役寿命。这款带法兰边的外螺纹焊接接管，在设计阶段就充分考虑了现场安装的操作空间限制与焊接作业的工艺可行性，没有采用冗余的异形结构，整体以回转体构型为基础，所有特征均围绕同轴度要求展开，从建模逻辑上就规避了偏心带来的密封失效风险。

从结构功能来看，接管上端的锥形收口段是焊接作业的核心配合面，加工时需要保证内孔与待连接管线的外径保持合理的配合公差，既不能间隙过大导致焊接时焊瘤渗入管腔造成通径缩径，也不能过盈量太大导致装配时无法顺利套接，常规设计中这个配合段的长度会控制在1.2-1.5倍管壁厚度，既保证套接定位的稳定性，也不会浪费过多管材。中间段的连续外螺纹特征，是用来配套锁紧螺母实现接管与设备面板、安装基座的快速固定，螺纹规格选用常规的公制细牙螺纹，细牙螺纹的螺距更小，锁紧后的防松性能更优，同时螺纹段的长度预留了足够的调节余量，能够适配不同厚度的安装面板，不需要现场额外加工螺纹。

下端的一体式法兰凸缘是整个零件的受力承载核心，法兰面与螺纹段的轴肩保持垂直，安装时法兰面会紧贴安装基座的表面，配合锁紧螺母可以实现双向夹紧，避免管路运行过程中因为流体脉动、设备振动导致接管出现轴向窜动。法兰的外径设计没有采用过大的尺寸，在保证足够压紧接触面积的前提下，尽可能缩小了安装所需的平面空间，对于排布密集的阀组、集成式流体控制模块来说，更小的安装边界意味着更高的布管密度，能够有效缩小整套设备的整体体积。

建模过程中，所有过渡位置都设置了合理的圆角，尤其是螺纹段与法兰连接的根部、锥形收口与直段连接的位置，没有采用尖锐的直角过渡，这是因为焊接过程中直角位置会出现应力集中，长期受管路内压、外部振动载荷影响时，应力集中位置很容易出现疲劳裂纹，合理的圆角过渡能够分散应力，提升零件的抗疲劳性能。内孔的通径设计全程保持等径，没有出现突兀的缩径或者扩径结构，能够减少流体在管内流动时的局部阻力，降低输送过程中的压力损失，对于气动系统来说，更小的压力损失意味着更低的能耗，对于液压系统来说则能减少紊流带来的管路振动与噪音。

在实际安装场景中，这类接管的使用流程非常清晰：首先将接管的螺纹段穿过安装基座的预制孔，从另一侧旋入锁紧螺母，将法兰面与基座表面压紧固定，之后将待连接的管线插入上端的锥形收口段，采用氩弧焊或者高频钎焊完成接缝的密封焊接，焊接完成后不需要额外做密封处理，依靠焊缝本身的强度就能实现无泄漏连接。相比卡套式接头、快插接头，这种焊接式接管的连接强度更高，能够承受更高的管路压力，适合在高压、强振动的工况下使用，比如工程机械的液压管路、工厂压缩空气主干线、中小型制冷设备的冷媒管线等场景，都能看到这类结构的接管应用。

从安装边界来看，这款接管的最大外轮廓就是下端法兰的外径，安装时只需要在基座上加工一个略大于螺纹外径的通孔，在法兰对应的接触位置保证平面度即可，不需要额外加工密封槽、定位台阶等复杂结构，降低了基座的加工难度与成本。零件的整体轴向尺寸紧凑，不会在安装后占用过多的管线外侧空间，对于空间受限的设备内部布管场景非常友好。设计时也充分考虑了加工工艺性，所有特征都可以通过普通数控车床一次装夹完成加工，不需要二次装夹找正，能够有效控制加工成本与形位公差，适合批量生产加工。
