G1-1/2管螺纹接口380V法兰式电加热管

在工业流体加热、小型储水设备、商用清洗机组、恒温试验槽等场景里，浸入式电加热元件的选型直接决定整套温控系统的可靠性，这款带G1-1/2管螺纹安装接口的法兰式加热管，就是针对中小容积腔体加热需求开发的直装式加热部件。日常做设备结构设计时，很多工程师会忽略加热元件的安装边界，要么选了接口不匹配的型号导致现场要二次加工焊接转接头，要么没算准加热管插入深度导致管体干烧，这款产品在设计阶段就把安装适配性放在了首位，采用标准G1-1/2圆柱管螺纹作为安装接口，和市面上绝大多数同规格的设备安装螺孔可以直接旋合，不需要额外定制转接法兰，安装时只要在螺纹段缠绕合适的密封生料带或者配合铜质密封垫片，就能满足常压储液腔体的密封要求，避免加热介质从安装位置渗漏。

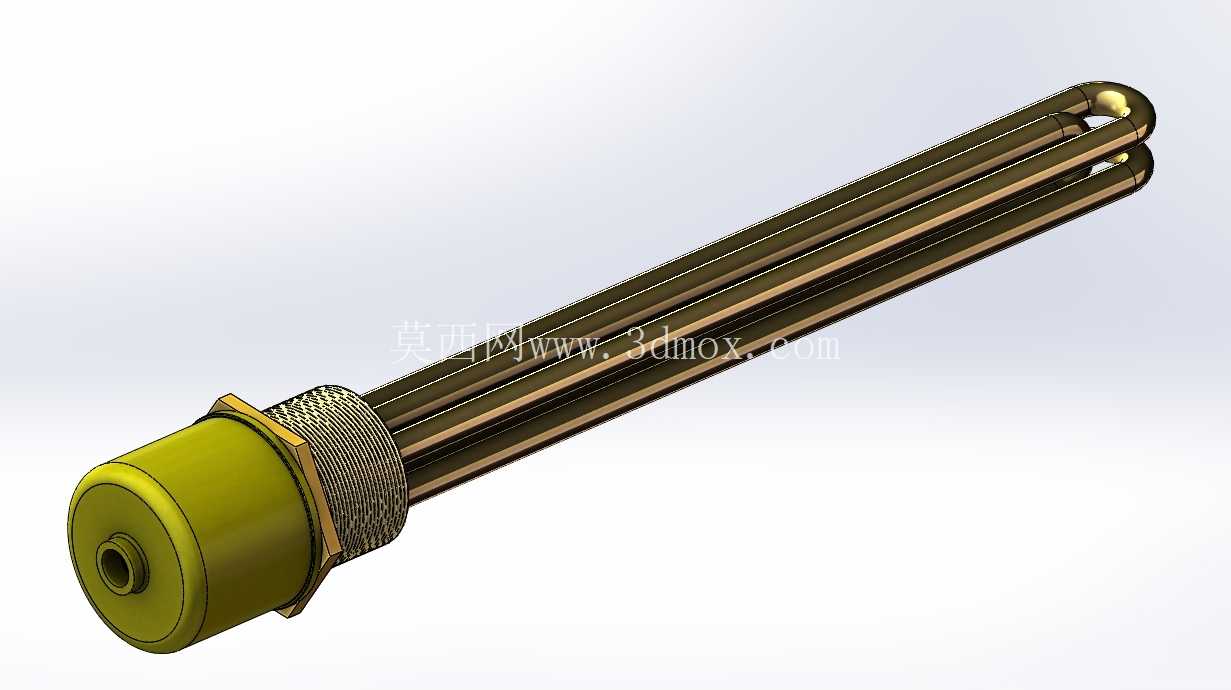

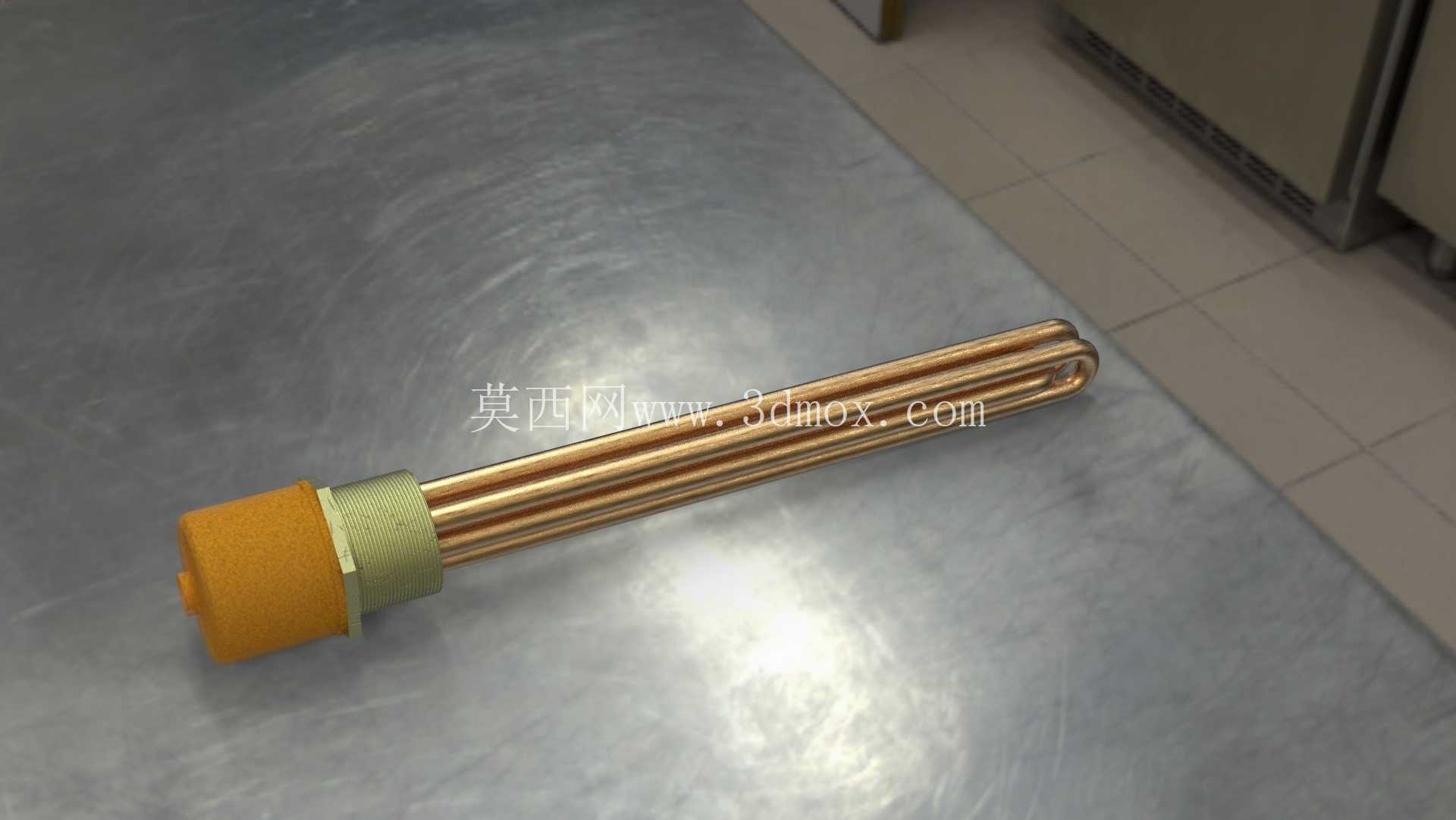

从结构组成来看，这款加热管采用多根U型金属加热管并行排布的结构，加热管的外壳采用导热性能优异的铜质管材，内部填充压实的氧化镁绝缘导热介质，能够把内部电热丝产生的热量快速均匀传导到管外的被加热介质中，相比单根直型加热管，多U型并行的结构在有限的插入长度内可以布置更大的发热面积，在相同功率密度下能有效降低管表温度，减少管外壁结垢的概率，延长加热元件的使用寿命。端部的法兰压合结构把多根加热管的端部统一密封固定，接线端采用绝缘耐高温的工程塑料护罩包裹，既可以把带电的接线端子和外部安装结构完全隔离，避免接线部位意外触碰造成的安全隐患，也能阻挡少量溅出的液体直接接触接线端子，降低短路风险。

实际选型应用时，首先要确认设备的安装接口尺寸，这款产品的G1-1/2管螺纹对应的是每英寸11牙的圆柱管螺纹，安装孔的加工尺寸要符合管螺纹的配合公差，旋合深度建议控制在5到7个牙距，既能保证连接强度，也能避免旋合过深导致加热管端部和腔体内部结构发生干涉。其次要确认加热管的插入长度，安装完成后所有发热段必须完全浸没在被加热介质液面以下，绝对不允许出现发热管部分裸露在空气中干烧的情况，否则短时间内就会造成管内电热丝过热烧断，甚至引发外壳熔化、漏电等安全事故。这款加热管的额定工作电压为380V，接入三相供电系统时要注意三相负载的平衡，接线完成后要测量接线端和设备外壳之间的绝缘电阻，确保绝缘性能符合电气安全规范要求才能通电试运行。

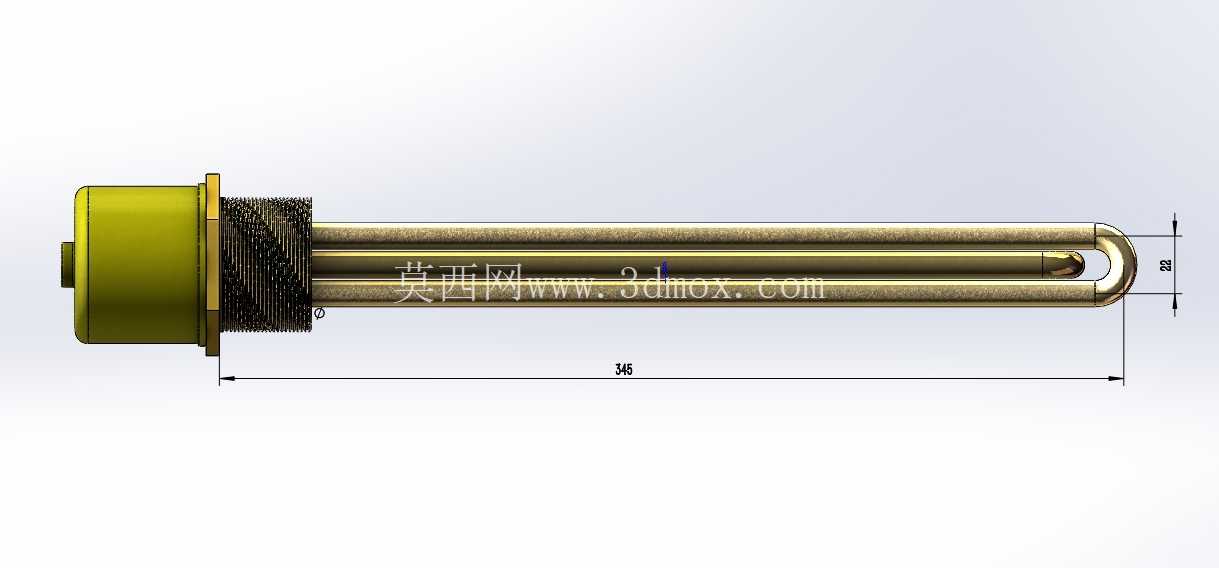

从三维建模的角度来看，还原这款加热管模型时，要重点注意几个结构细节：一是端部管螺纹的牙型参数，必须严格按照G1-1/2管螺纹的标准尺寸建模，不能用普通公制螺纹代替，否则在做虚拟装配时会出现配合干涉，无法验证安装适配性；二是多根U型加热管的排布间距，管和管之间要保留足够的间隙，避免建模时出现管体重叠的错误，同时这个间隙也对应实际产品中介质流通的空间，保证加热时介质可以在管间自由流动，提升热交换效率；三是端部护罩和法兰压合部位的台阶结构，要准确还原密封压合的位置关系，方便后续做安装干涉检查时，确认护罩和设备外壁之间留有足够的接线操作空间。

在不同的应用场景里，这款加热管可以适配多种液态介质的加热需求，包括清水、弱腐蚀性水溶液、导热油等，在用于有一定腐蚀性的介质加热时，要提前确认铜质管壳的耐蚀性能是否满足介质要求，避免管壳被快速腐蚀造成内部绝缘失效。日常设备维护时，可以在设备停机断电、腔体降温后，定期清理加热管表面附着的水垢或者油垢，积垢会大幅降低加热管的导热效率，导致管内热量无法及时散出，缩短加热管的使用寿命，清理时不要用尖锐的金属工具刮蹭管壳，避免破坏铜质外壳的完整性，造成介质渗入管内引发故障。
