小型开槽式铝制电子散热基座结构设计

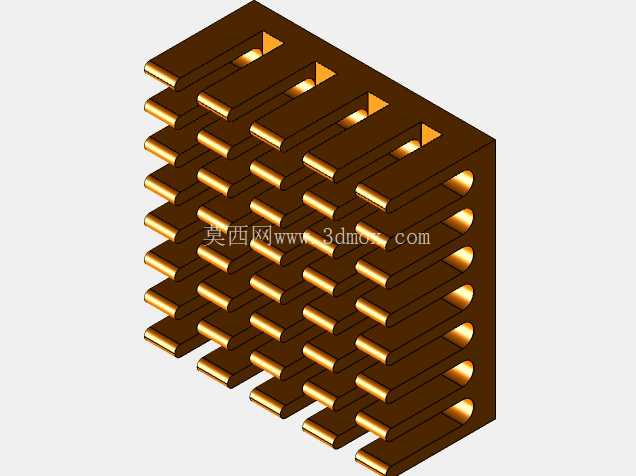

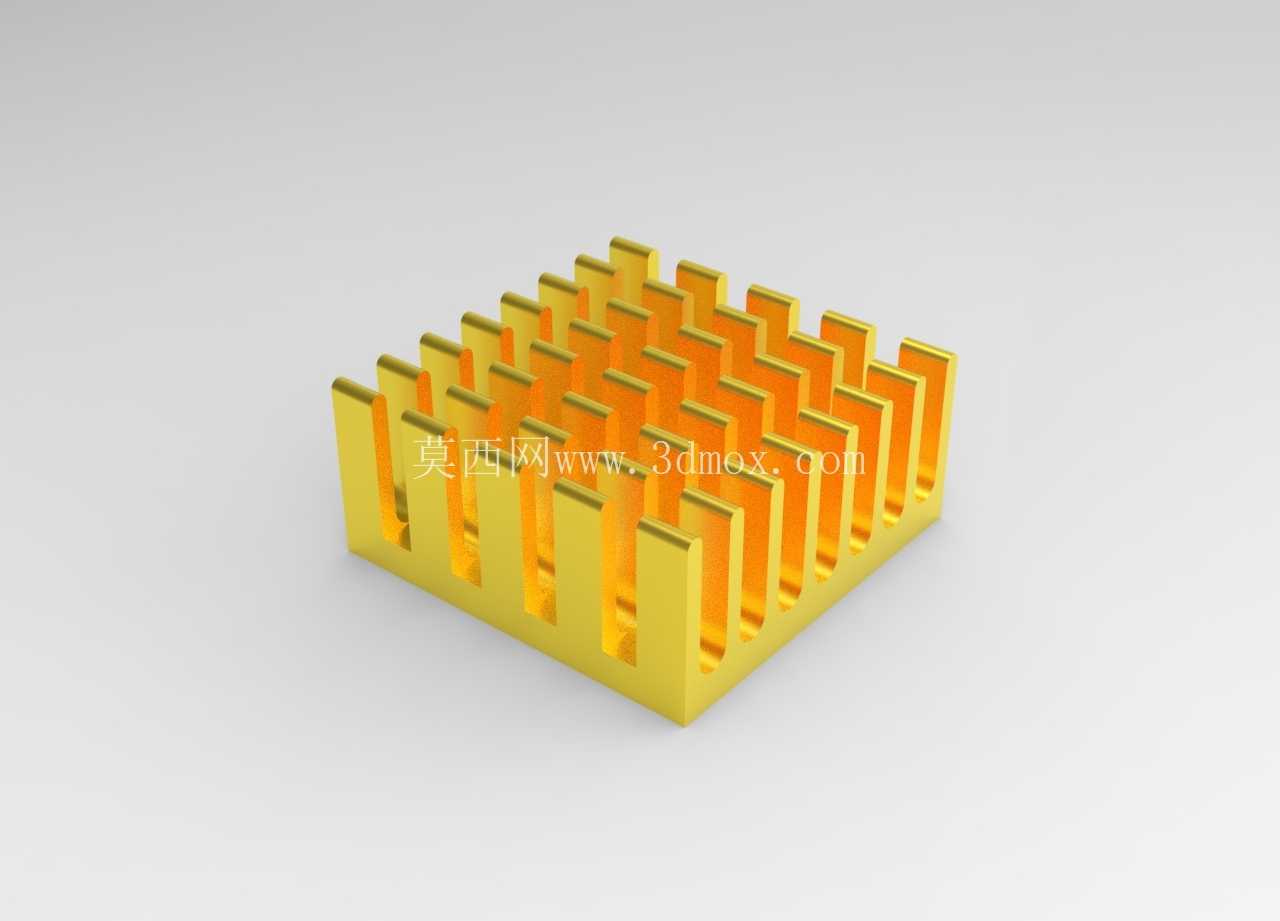

　　在消费电子、小型工控板卡、嵌入式通讯模块的热设计环节里，这类小尺寸开槽铝散热件是应用频次极高的被动散热元件，不需要额外搭配风扇就能完成小功率发热器件的热量导出，在对噪音、安装空间有严格限制的场景里适配性极强。从结构设计逻辑来看，整体采用方正基座加等距平行开槽鳍片的布局，22mm见方的基座底面完全贴合发热源表面，安装时可通过导热双面胶、导热硅脂或者小型弹片完成固定，不会占用板卡周边过多的布局空间，10mm的总高度刚好适配多数紧凑型设备的内部堆叠间隙，不会和上层外壳、相邻接插件产生干涉。

　　鳍片的开槽方向做了等距平行排布，相邻鳍片之间的间隙经过计算，既保证了足够的散热接触面积，又能让设备内部自然对流的空气顺利通过槽道带走热量，不会因为鳍片过密导致风道堵塞积热，也不会因为鳍片过疏损失散热效率。材质选用铝合金一体挤出成型，加工过程不需要额外拼接，基座和鳍片之间没有接触热阻，热量从贴合发热源的底面传导到鳍片顶端的路径全程均匀，不会出现局部热量堆积的问题。

　　实际选型应用时，这类散热件通常匹配热功耗在5W以内的芯片、通讯模块、小型电源管理器件，比如嵌入式核心板、小型路由模块、步进电机驱动板这类发热密度不高但需要持续稳定散热的部件，安装时不需要额外预留风道空间，依靠设备内部的自然空气流动就能完成热交换，长期运行没有运动部件损耗，可靠性远高于主动风冷方案。设计建模过程中，需要重点控制基座底面的平面度，保证和发热器件表面的贴合间隙控制在合理范围，避免因为底面翘曲导致导热介质填充过厚增加热阻；鳍片的壁厚做均匀等厚处理，挤出成型时不会出现壁厚不均导致的变形，槽道的边缘做微小倒角处理，既避免加工后锐边划伤操作人员，也能减少空气流过槽道时的风阻。

　　从安装边界来看，22mm×22mm的底面尺寸刚好覆盖常见的TO封装器件、QFP封装芯片的表面，不需要额外裁剪调整，10mm的高度让鳍片顶端和设备外壳之间保留足够的空气流通间隙，不会因为贴到外壳导致热量闷在散热件内部。在小型通讯终端、便携检测设备、工业控制采集模块这类产品的结构设计里，这类标准化小尺寸散热件可以直接选型复用，不需要单独开模定制，能有效缩短产品研发周期，同时铝材质本身重量较轻，不会给便携设备增加过多负重，表面的阳极氧化处理层既可以提升耐氧化能力，也能提升表面热辐射效率，进一步强化被动散热的效果。建模时需要注意鳍片和基座连接处的圆角过渡，避免应力集中导致挤出成型时出现开裂，同时槽道的深度控制在合理范围，保证鳍片有足够的结构强度，不会在安装、运输过程中出现弯折变形。
