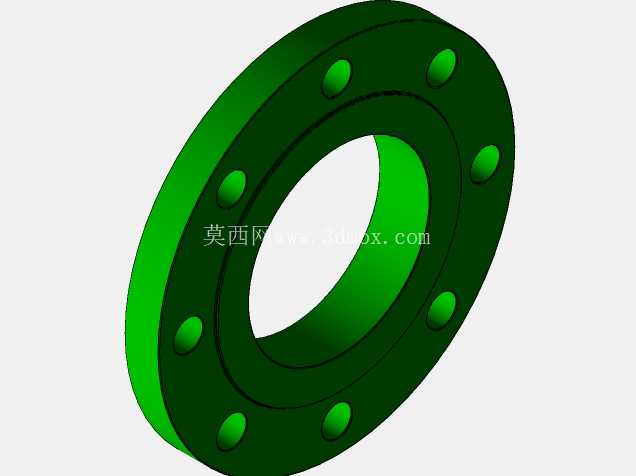

4英寸150磅级滑套式管道连接法兰

　　在民用给排水、化工流体输送、市政供热管网以及常规工业低压管路系统中，滑套式法兰是管路对接环节应用频次极高的连接件，这款4英寸规格、对应150磅压力等级的滑套法兰，正是针对公称通径100mm左右的低压管路场景设计的对接构件。从实际安装逻辑来看，滑套法兰区别于对焊法兰的核心特征，是法兰内孔预留了大于对接管道外径的套入间隙，安装时可直接将法兰整体套入管道端部，调整好对接位置后在管道外侧与法兰接触位置施焊固定，无需像对焊法兰那样加工坡口完成管道与法兰颈的对接焊，对于现场安装空间受限、管道组对精度偏差稍大的施工场景，这种结构能大幅降低现场安装的对位难度，减少组对工时。

　　从结构设计细节来看，这款法兰的密封面采用突面结构，密封面区域的平面度、表面粗糙度都控制在适配非金属垫片的范围，日常使用中搭配橡胶垫片、聚四氟乙烯垫片或者缠绕式垫片，即可满足150磅级对应的低压工况密封要求，法兰盘周向均匀分布的螺栓孔，数量与孔位间距完全匹配同压力等级同通径的法兰配对标准，安装时只需对齐两侧法兰的螺栓孔，穿入对应规格的螺栓副，按对角顺序逐步拧紧即可完成管路对接，无需额外加工适配转接件。

　　在实际工程选型中，这类滑套法兰多用于压力不超过2.0MPa、介质温度不超过450℃的水、蒸汽、油品以及弱腐蚀性介质管路，常见于建筑内部的给排水立管对接、换热站二次侧管路连接、普通生产车间的循环水管路铺设，也可用于小型空压机站的低压输气管路对接。从建模逻辑来看，构建该法兰三维模型时，首先以通径尺寸确定内孔基准，按照150磅级法兰的标准厚度确定法兰盘的轴向尺寸，再根据标准螺栓孔分布圆直径确定周向螺栓孔的排布位置，每个螺栓孔的孔径预留足够的螺栓穿入间隙，法兰盘的内外边缘都做了小尺寸的倒角处理，既避免安装时锐边划伤施工人员，也能减少管道套入时的卡滞问题。

　　需要注意的是，这类滑套法兰的安装边界有明确的适用范围，由于其与管道的连接焊缝仅在法兰外侧，管道内侧与法兰接触位置不做焊接处理，因此不能用于输送高毒性、易燃易爆或者高压高危介质的管路，避免介质从内侧缝隙渗漏引发安全风险；同时安装时套入管道的深度需要控制在法兰厚度的三分之二左右，预留出足够的密封面贴合余量，避免法兰套入过深导致密封面错位，或是套入过浅导致焊接强度不足。在管路系统的应力计算环节，这类滑套法兰的刚性略低于带颈对焊法兰，因此在管路存在明显振动、温差变形较大的管段，需要搭配相应的管道支吊架做应力释放，避免法兰连接处受额外弯矩作用导致密封失效。从日常维护角度来说，这类法兰的拆卸检修十分便捷，当管路需要分段检修或者更换阀门等附件时，只需松开连接螺栓即可分离两侧管路，无需像焊接式接头那样切割管道，大幅降低后期运维的工作量。建模过程中对法兰的各个过渡圆角、螺栓孔的沉头细节、密封面的凸台高度都做了精准还原，能够直接用于管路系统的装配干涉检查、预制加工的下料参考，也可用于施工前的技术交底演示，帮助施工人员快速理解法兰的安装方式与对接要求。
