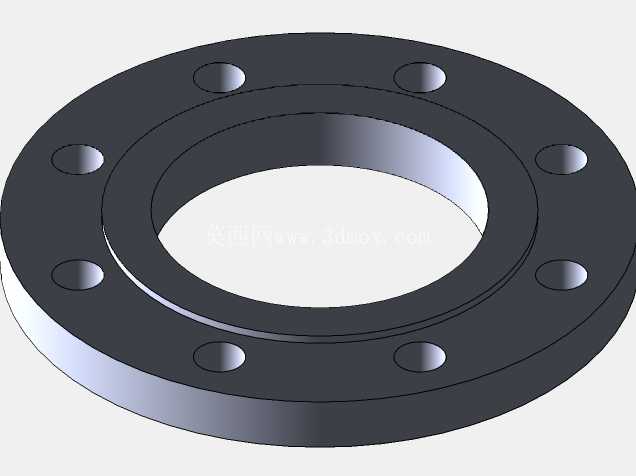

DN100公称通径PN10压力级法兰连接件

在市政水务管网、城镇燃气输配系统的管线布设作业中，法兰是实现管段之间、管段与阀组/计量设备之间刚性可拆卸连接的核心承压部件，这款DN100规格、对应BS4504标准PN10压力等级的法兰，正是针对1.0MPa公称压力下的中低压流体输送场景设计的连接构件。从实际工程应用来看，水务系统中输水主干管的分支接驳、泵房出口与输水管道的对接、燃气系统中调压装置进出口的管路连接，都需要这类标准化法兰作为连接载体，相比焊接式连接，法兰连接的可拆卸特性能够为后期管线检修、设备更换预留操作空间，不需要对整段管线进行切割作业，大幅降低后期运维的作业成本。

从结构设计逻辑来看，这款法兰采用突面密封结构，密封面的平面度公差控制在0.1mm以内，能够适配非金属平垫片、金属缠绕垫片等多种常用密封垫片，在PN10的压力工况下，配合对应扭矩的螺栓锁紧，能够有效避免流体介质的渗漏问题。法兰本体的盘体上均匀分布8个螺栓通孔，孔位的分度圆直径严格遵循BS4504标准的尺寸要求，能够和同规格的阀门、管道、设备法兰实现完全的孔位匹配，不会出现安装时孔位错位的问题。中心的通径尺寸与DN100管道的外径尺寸适配，安装后通径位置不会出现突缩或者突扩的结构，能够减少流体在连接位置的局部阻力损失，避免输送过程中出现不必要的压损，对于长距离输水、燃气输送场景来说，更低的局部阻力能够降低输送泵的运行功耗，提升整个管网的运行效率。

在安装边界的适配性上，这款法兰的盘体外径、厚度尺寸都严格匹配标准要求，法兰背面与管道焊接的位置预留了足够的焊接坡口，现场焊接作业时能够保证焊脚高度达到承压要求，避免焊接位置出现应力集中或者焊接强度不足的问题。螺栓通孔的直径比配套螺栓的公称直径大2mm，能够抵消现场管线安装时的微小位置偏差，降低现场安装的对位难度，即使管线铺设时存在几毫米的同轴度偏差，也能顺利穿入螺栓完成锁紧，不需要强行撬动管线调整位置，减少安装过程中对管线密封层、防腐层的破坏。

从功能特性来看，这款法兰的密封面没有设置水线结构，更适配现在常用的改性橡胶垫片、聚四氟乙烯垫片等密封件，相比老式带水线的法兰，在清洁度要求更高的输水场景中，不会在水线凹槽位置残留介质沉积物，避免长期使用后出现细菌滋生或者沉积物堵塞的问题。法兰盘的边角位置都做了R2的圆角过渡，没有尖锐的毛刺棱角，现场搬运、安装作业时不会划伤施工人员的防护手套，也不会破坏管道表面的防腐涂层。在实际选型过程中，需要注意这款法兰的压力等级为PN10，仅适用于工作压力不超过1.0MPa的管路系统，不能用于高压蒸汽、高压化工流体输送的场景，避免超出承压范围出现密封失效或者结构变形的问题。

建模过程中，对法兰的各个尺寸参数都做了参数化关联，螺栓孔的数量、分度圆直径、密封面直径、法兰厚度等参数都可以根据不同的压力等级、通径规格进行快速调整，能够快速衍生出其他通径、其他压力等级的同系列法兰模型，方便设计人员在做管路布置时快速调用，不需要重复进行基础结构的建模工作。模型的细节处理上，还原了实际加工过程中的倒角、焊接坡口等工艺结构，不是简单的几何拉伸体，导入到装配环境中进行管路干涉检查时，能够准确判断法兰与周边管线、设备的安装间隙，避免出现设计阶段未发现的干涉问题，减少现场安装时的整改工作量。
