DN150公称通径PN10压力等级法兰连接件

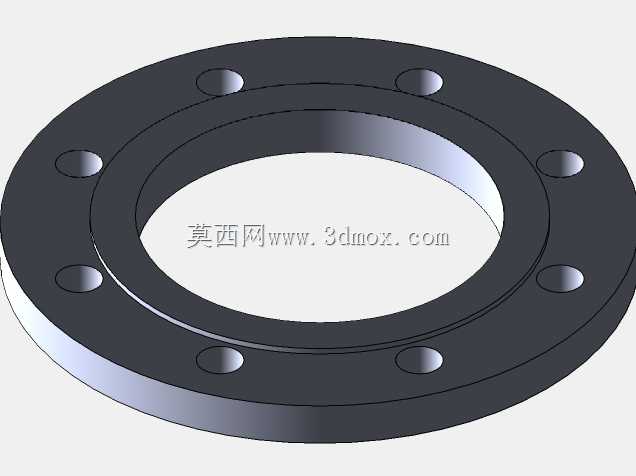

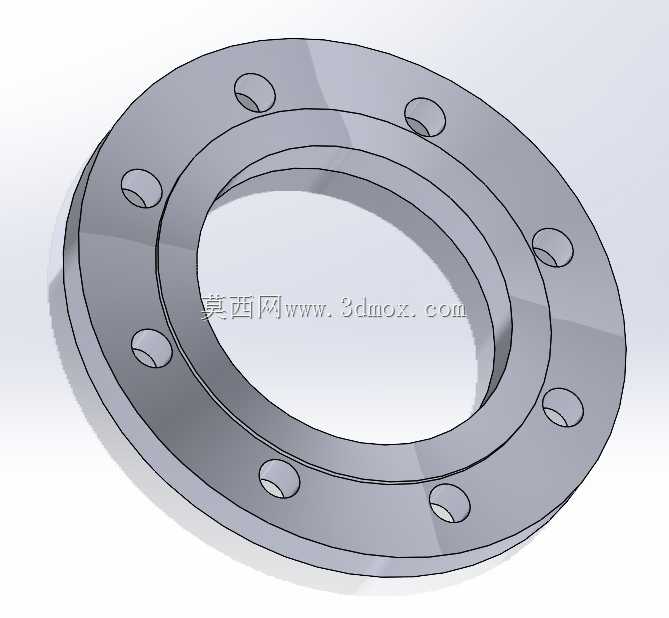

　　法兰盘周向均匀分布8个螺栓通孔，孔位的分度圆直径严格匹配BS4504标准的尺寸要求，安装时可与同规格的管道法兰、阀门法兰实现完全对位，不需要额外扩孔或调整管段位置，能有效降低现场施工的对位难度。法兰的内孔直径与DN150管道的外径适配，焊接端预留了标准的坡口角度，现场进行对接焊作业时，可保证焊脚高度满足承压要求，避免焊接缺陷导致的介质泄漏。从结构设计的角度出发，法兰盘的厚度经过承压校核，在PN10的工作压力下，盘体的形变位移量控制在密封件允许的弹性变形范围内，不会因为长期承压出现盘体翘曲导致密封失效。螺栓孔的孔径比配套螺栓大2mm，预留了现场安装时的微小错位调整余量，同时不会因为间隙过大导致螺栓受剪应力超标。在城镇供水主干线铺设、厂区燃气输配管网搭建这类涉及大口径流体输送的工程场景里，法兰是管路系统中实现管段可拆卸连接的核心承压部件，本次涉及的DN150规格法兰，适配公称通径150mm的输送管道，对应BS4504标准下PN10的压力等级，可稳定承受1.0MPa的工作内压，完全覆盖常规市政供水、低压燃气输送的工况压力需求。从实际安装逻辑来看，这类法兰采用突面密封结构，密封面加工精度直接决定连接后的泄漏率，建模时特意将密封面的平面度公差对应到三维特征的面属性上，避免后续出工程图时遗漏形位公差标注。

　　这类法兰的应用场景并不局限于直管段连接，在减压阀、闸阀、流量计这类管路设备的进出口端，都需要同规格法兰作为过渡连接件，实现设备与管路的快速拆装，方便后期设备检修更换。建模过程中，特意还原了法兰各部位的倒角特征，包括螺栓孔的孔口倒角、法兰内外径的边缘倒角，这些细节特征不仅能去除加工毛刺，避免安装时划伤密封垫片，也能减少运输过程中的边角磕碰损伤。在燃气系统应用中，法兰连接时需要搭配耐燃气腐蚀的橡胶石棉垫片或金属缠绕垫片，法兰密封面的粗糙度要求达到Ra3.2，建模时将密封面与法兰其余非加工面做了特征区分，方便后续工艺人员标注不同的表面处理要求。

　　对于供水系统而言，法兰的内孔与管道内壁对齐后，不会出现通径突变的台阶，可减少水流经过连接部位的局部阻力，降低管路输送的水头损失。从安装边界来看，该法兰的外径尺寸为285mm，安装时需要在法兰周向预留至少50mm的操作空间，方便施工人员穿入螺栓并使用扭矩扳手按对角顺序紧固螺栓，保证各螺栓的预紧力均匀，避免局部预紧力过大导致法兰变形或垫片压溃。在三维建模过程中，螺栓孔的阵列特征采用参数化驱动，若后续需要适配其他压力等级的同通径法兰，只需修改分度圆直径、孔径、盘厚等参数即可快速生成新的模型，不需要重新绘制草图。

　　法兰背面与管道焊接的位置，特意做了1mm的退刀槽结构，方便车削加工时保证焊接端面的平面度，同时也能避免焊接应力集中导致的法兰盘变形。在实际管路排布中，这类法兰常设置在管路穿墙位置、设备进出口位置、需要定期拆卸检修的管段位置，相比焊接连接，法兰连接的可拆卸性让后期管路改造成本大幅降低，不需要切割管段即可完成设备更换或管路走向调整。需要注意的是，PN10压力等级的法兰不能应用于高压燃气输送或高压供水工况，选型时必须匹配管路的最大工作压力，避免超压使用导致法兰破裂引发安全事故。建模时还原的所有尺寸特征均严格对应标准要求，可直接用于管路排布的干涉检查，提前预判安装时法兰与周边支架、其他管路的空间冲突，减少现场施工的返工概率。
