电动汽车圆管焊接式底盘框架结构设计

　　这套圆管拼接的底盘框架，是面向小型纯电动代步车型、场地作业电动车开发的承载式管架结构，区别于传统冲压焊接的钢制底盘，全部采用标准规格圆管通过切割相贯线后焊接成型，在小批量试制、定制化改装场景下的适配性远高于常规冲压底盘，不需要开制大型冲压模具，仅通过管材切割、工装定位即可完成组焊，能大幅缩短原型车的开发周期，适配非道路场地电动车、小型越野电动车、单人通勤电动车的开发需求。

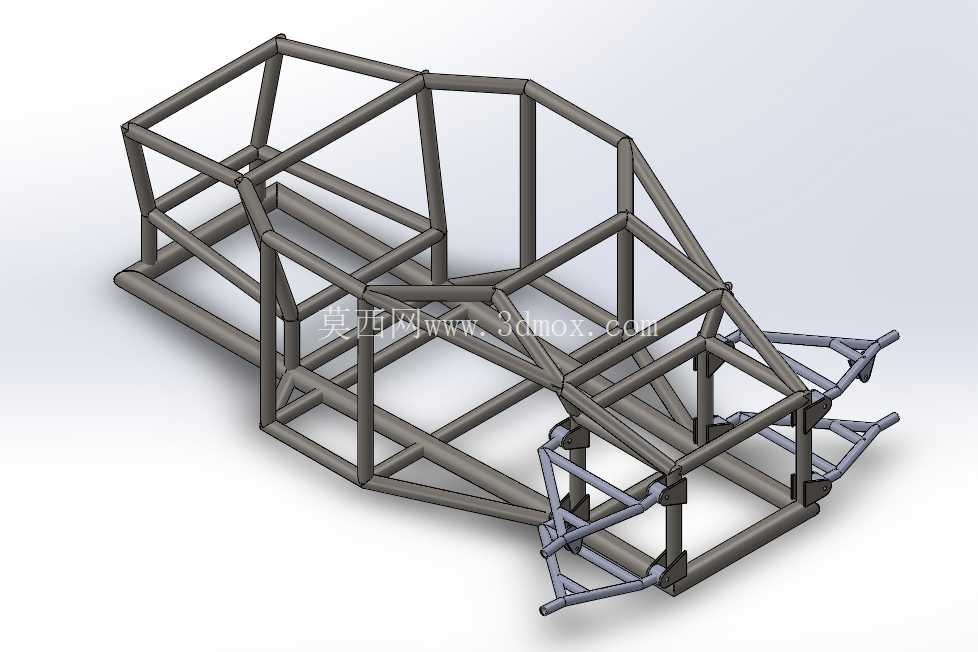

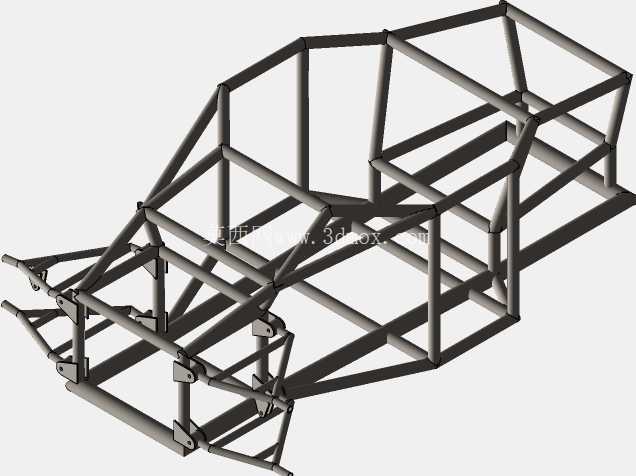

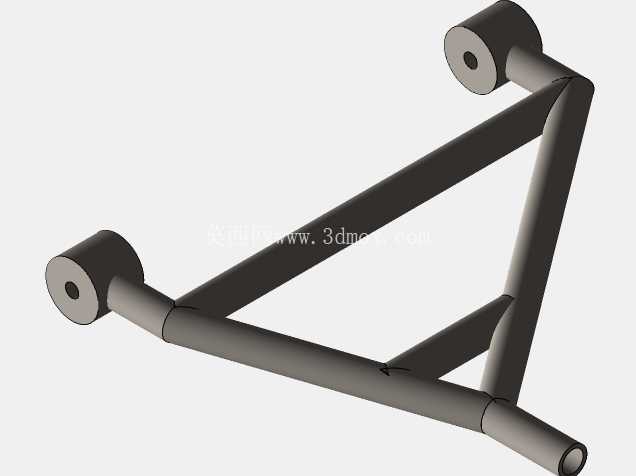

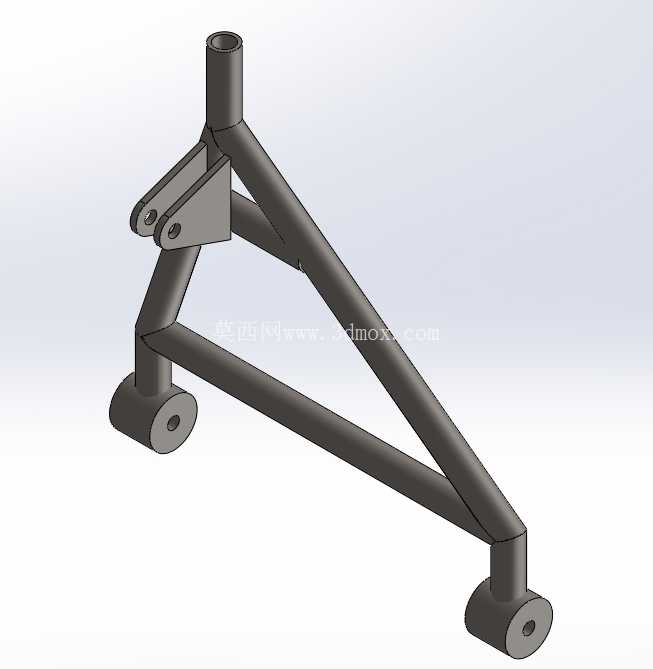

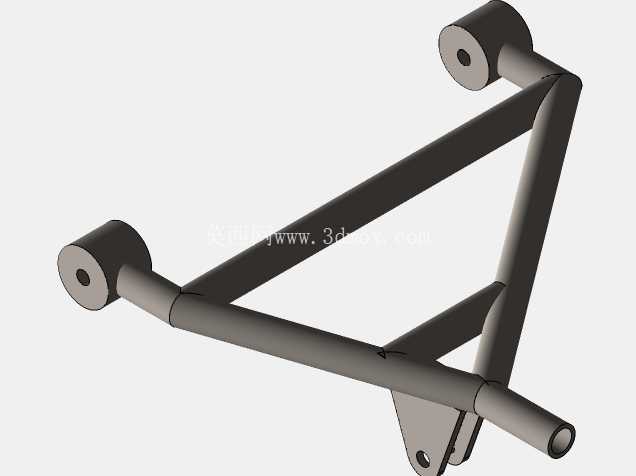

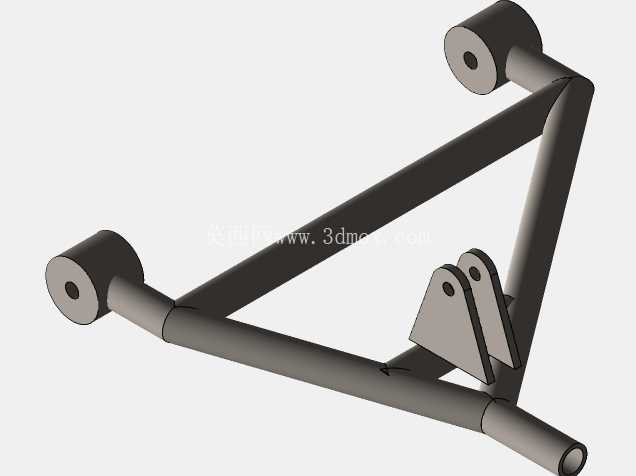

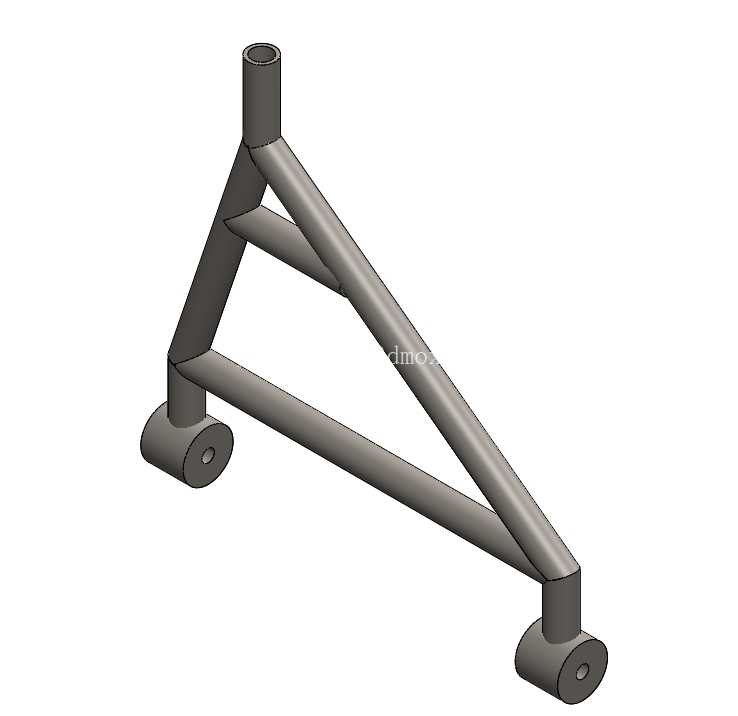

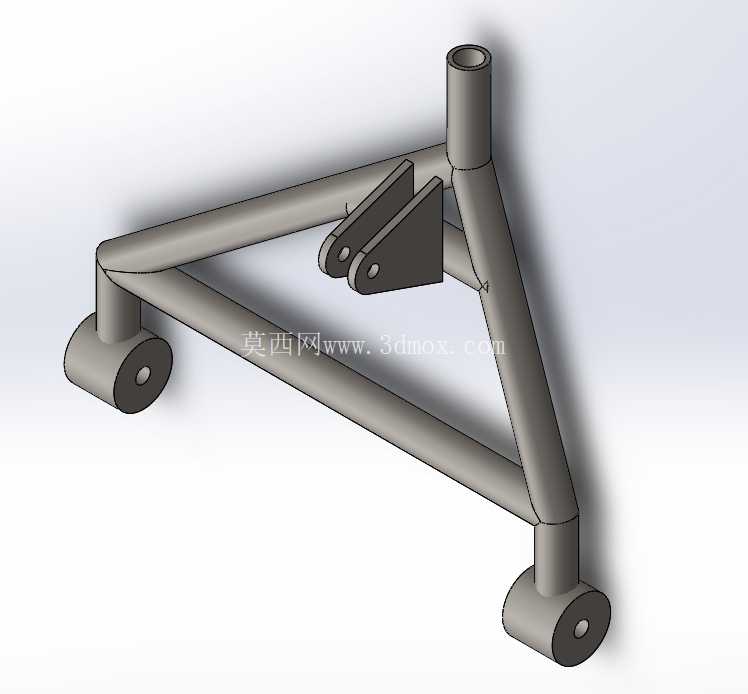

　　从结构布局来看，整个框架沿车辆纵向分为三个核心功能区段：前段为碰撞吸能与转向机构安装区，采用向外延伸的三角斜撑结构，预留出前悬摆臂、转向机、前防撞梁的安装点位，圆管交汇处的相贯线切口完全贴合管材外壁轮廓，焊接后能保证连接区域的应力均匀传递，避免应力集中导致的焊缝开裂；中段为乘员舱承载区，采用闭环矩形框加内部斜撑的网格结构，侧围位置预留出车门安装、座椅固定、电池包挂载的安装平面，底部的横向圆管间距经过载荷核算，能直接承载电池包的重量，不需要额外增加电池托架，侧围的斜撑结构同时承担侧碰防护的作用，在受到侧向撞击时能通过管材的塑性变形吸收冲击能量，减少乘员舱的变形量；后段为动力总成安装区，预留出驱动电机、后悬架、控制器的安装支座焊接点位，后伸的三角结构同时承担后防撞的功能。

　　设计过程中优先考虑了管材的规格统一，整个框架除了安装支座的加强件外，全部采用同一直径的圆管，能减少备料规格，降低切割工装的调整频次，所有相贯线的切割角度都经过三维空间拟合，保证组焊时管材之间完全贴合，不需要额外打磨修配，组焊时仅需要简单的定位工装即可保证整体尺寸精度。从安装边界来看，框架的整体宽度控制在常规小型电动车的轮距适配范围内，纵向长度能满足双座乘员舱加前后悬的布置需求，底部的离地间隙预留了悬架跳动的安全空间，不会出现悬架运动过程中与底盘框架干涉的问题；所有需要外接部件的安装点位，都在圆管上预留了平面焊接位，避免直接在圆弧面上打孔安装导致的固定不牢问题，座椅安装点、电池固定点的位置都经过人机与重心核算，能保证整车装配后的重心位于前后轴之间的合理区间，提升行驶稳定性。

　　这类管架底盘在实际应用中，除了常规的小型电动车开发，还常被用于大学生方程式赛车、越野改装卡丁车、场地巡检电动车的底盘制作，相比钢板冲压底盘，圆管结构的重量更轻，比强度更高，在同等重量下的抗扭刚度远高于冲压焊接结构，尤其是在非铺装路面行驶时，框架的整体变形量更小，能更好地保护车上的电池、电控等核心部件。设计时还考虑了焊接工艺的可行性，所有焊缝位置都预留了焊枪操作空间，不存在封闭的无法施焊的内角，组焊完成后可以通过整体退火消除焊接应力，避免后期使用过程中出现框架变形，框架的所有外漏管端都预留了封堵件的安装位置，防止管材内部进水锈蚀，延长底盘的使用寿命。在结构受力的传递路径设计上，前轮受到的冲击载荷通过前悬安装点传递到前段斜撑，再分散到中段的主纵梁与侧围框架，后段的动力载荷与冲击载荷通过后纵梁传递到中段闭环结构，乘员的重量与电池重量直接通过底部横管分散到整个框架，整个传力路径没有硬拐点，能避免局部应力过大导致的管材断裂问题。
