丰田4AGE发动机四出一排气歧管结构

这套四缸发动机排气歧管采用等长四合一走向布置，主要面向丰田4A-GE系列十六气门高性能机型的改装与替换场景，在前置前驱小型性能车、赛道练习车以及民间改装车的动力舱改造中较为常见。歧管的核心作用是把四个气缸排出的高温脉冲废气分别引导至汇合段，再统一送入下游排气管、三元催化或消声系统，管路走向直接影响排气背压、脉冲干涉程度以及高转速区间的充气效率。

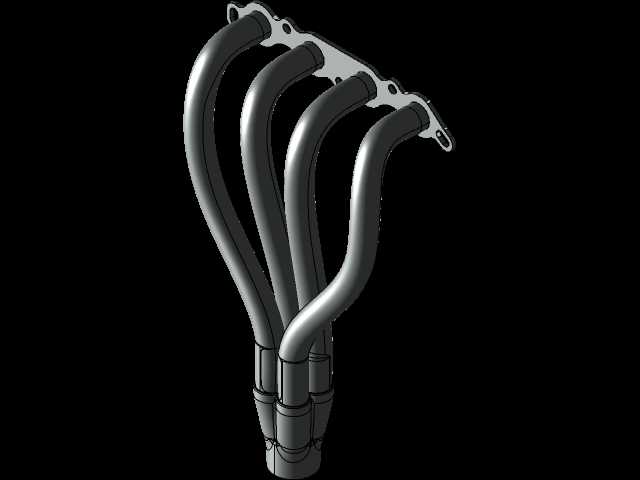

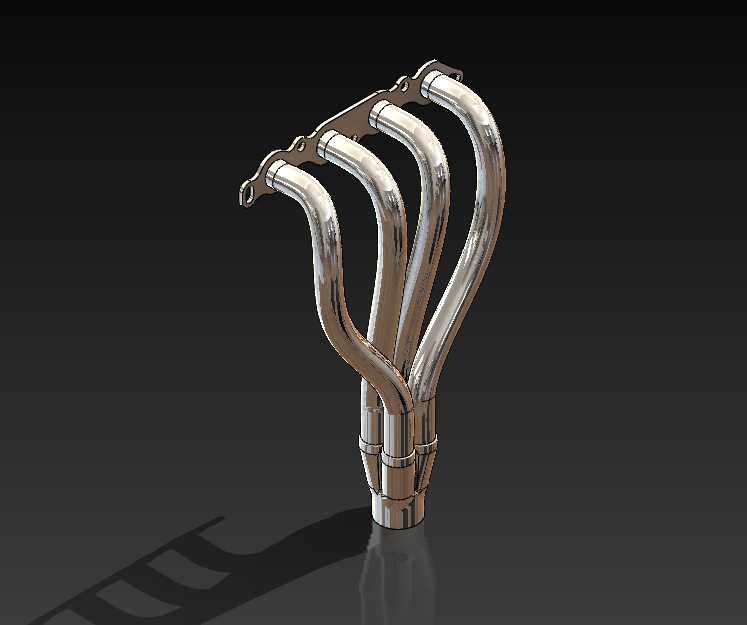

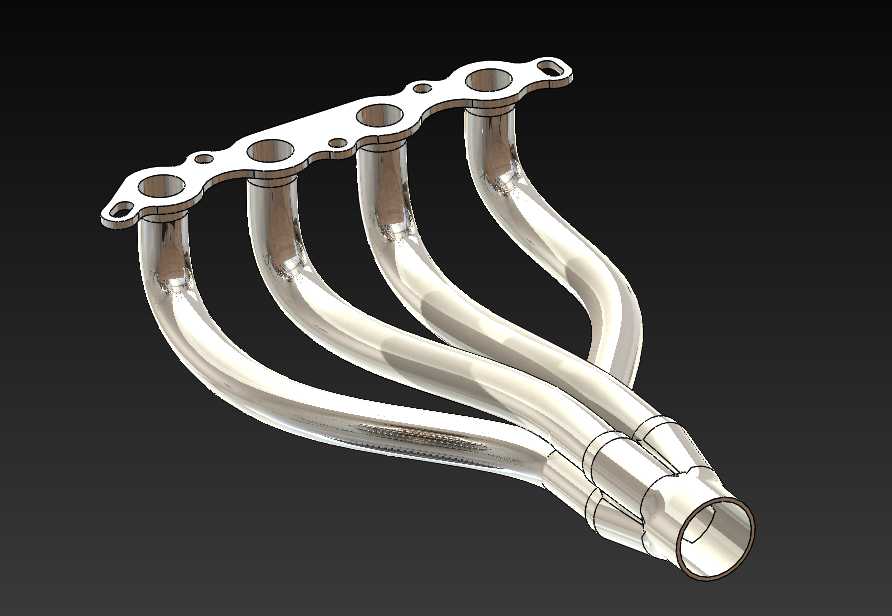

从结构上看，四根弯管从缸盖排气侧的法兰面出发，先沿缸体外侧平缓弯曲，再逐步向车身下方中轴线收拢，最终汇入带衔接接口的集合座。上游法兰按照缸盖排气道口的孔距排布，安装面保持平整，用于贴合缸盖密封面；法兰上预留的紧固孔位对应缸盖螺纹孔，装配时可配合排气密封垫实现压紧密封。四根支管在空间上分层错开，避免相邻管路直接贴靠，既减少热辐射集中，也给拆装扳手留下操作空间。

管路设计重点在于控制各缸支管长度与弯曲半径。等长布置能够让各缸排气脉冲到达汇合区的时序更一致，降低相邻气缸排气过程中的气流干扰，对高转速动力输出和油门响应更有利。弯管段采用大半径顺滑过渡，尽量避免急折造成的局部流阻；管壁走向在靠近法兰处先留出接近直线的导入段，使废气从排气道口流出后不必立即转向，可降低入口紊流。汇合段采用渐进收束形态，四根支管不是垂直硬插，而是以小角度汇入集合筒，让多股气流在交汇时方向更接近，减少对冲损失。

安装边界方面，这类歧管替换原厂铸铁排气支管后，整体向发动机侧下方延伸，三维布局需要同时避让缸体、机油滤清器、启动马达、转向拉杆以及发动机机脚。前置前驱车型的机舱横向空间较紧，支管外侧弯曲轮廓必须与车架纵梁、防火板和散热管路保持安全间隙；热态工作时管壁温度较高，周边线束、橡胶水管和油管路需预留隔热距离，必要时可附加隔热罩或隔热缠带。下游集合端的接口尺寸与角度要和前段排气管匹配，若用于赛道无催化方案，可直接对接直通排气；若保留道路使用配置，则需核对催化器入口位置和氧传感器安装点。

建模时需要把弯管中心线作为骨架先行约束，先确定法兰孔位和汇合口坐标，再逐段调整支管曲率与层叠关系。不锈钢薄壁管适合用沿路径扫略生成，折弯区域要控制截面圆度，避免实际弯管加工时出现内侧起皱或外侧过度拉伸。法兰与管路连接处应保留焊接坡口和搭接段，集合座外壁需考虑壁厚叠加后的实际外形。热变形也是不可忽视的因素，歧管在冷热循环中会沿长度方向伸缩，安装点不能形成过约束，否则焊缝和法兰密封面容易承受附加应力。

实际用途上，该结构既服务于发动机性能升级，也可作为排气系统教学、改装件开发和焊接工装设计的参考。相比厚重的铸铁原厂支管，这种弯管式歧管内壁更光滑、管路走向更自由，能够在减重的同时重新组织排气脉冲；但底盘通过性、机舱隔热和噪声水平也需要同步评估。若用于道路车辆，还应结合排气噪声法规、怠速扭矩特性和氧传感器闭环控制位置进行校核，不能只追求峰值功率而忽略日常行驶的密封可靠性与热安全边界。
