摩托车圆形指针式车速里程表结构

　　这款指针式车速表主要适配跨骑、弯梁类常规燃油摩托车，作为骑行过程中核心的行驶信息交互部件，直接安装在车把中部的仪表安装位，为骑手提供实时车速、累计行驶里程的直观数据反馈，是摩托车行驶安全系统里不可或缺的车载显示部件。从实际使用场景来看，这类仪表需要应对户外骑行的复杂工况，包括行驶过程中的持续振动、日晒雨淋的环境侵蚀、昼夜不同光照条件下的可视性要求，因此在结构设计上做了多维度的适配考量。

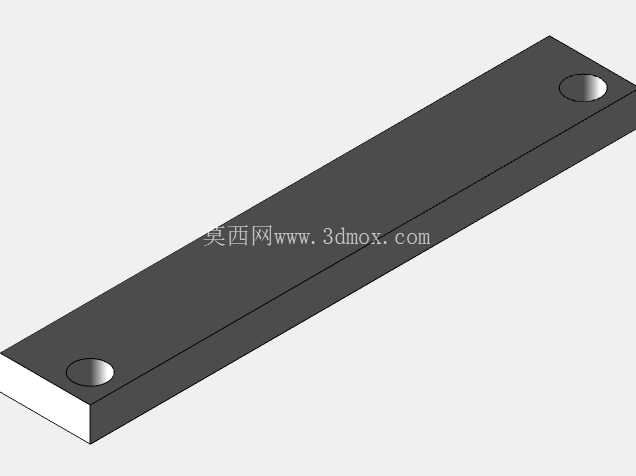

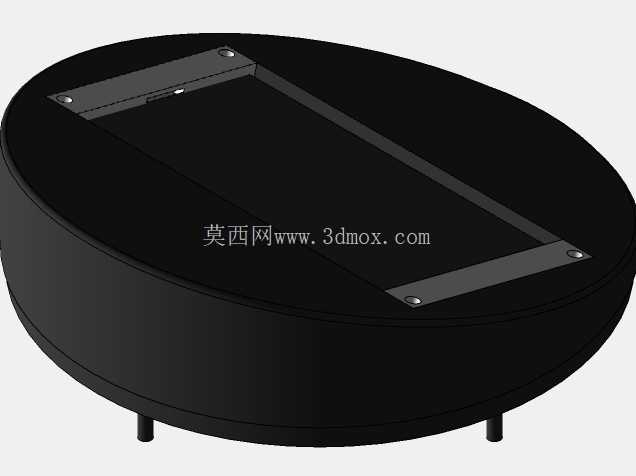

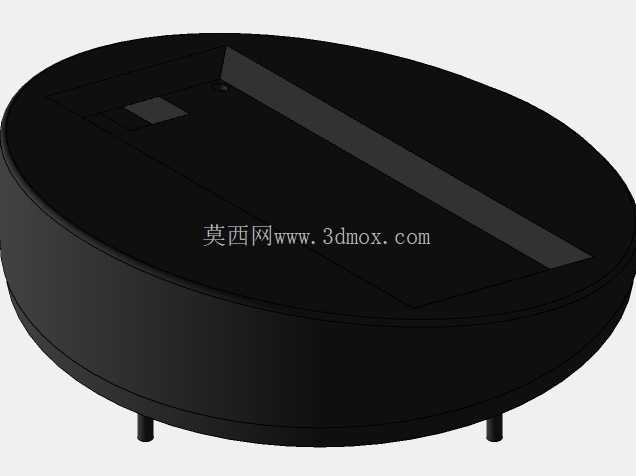

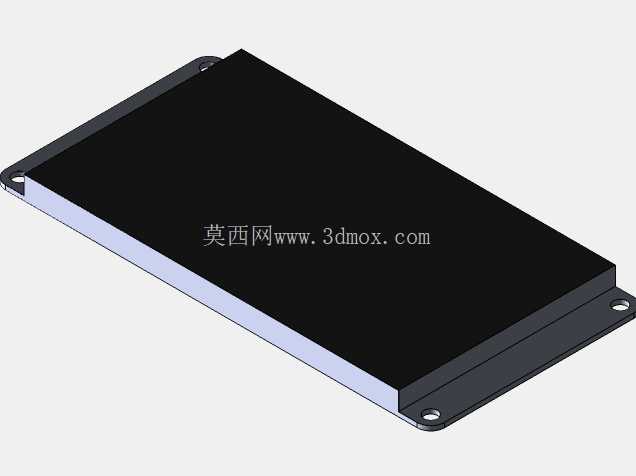

　　整体外壳采用扁圆形的一体化注塑成型结构，外壳边缘做了圆弧过渡处理，既可以降低骑行过程中的风阻，也能避免尖锐棱角带来的磕碰风险，外壳背部伸出的两个定位柱，对应摩托车仪表支架上的安装孔位，安装时直接将定位柱插入支架孔位，配合正面金属固定压片的四个螺丝孔锁紧，就能完成仪表的固定，安装边界预留了足够的支架适配空间，可兼容市面上多数常规125cc、150cc排量摩托车的原厂仪表安装位，不需要额外对支架做打孔改装。正面的显示区域采用嵌入式安装结构，金属固定压片通过四角的螺丝将刻度表盘牢牢压在外壳内部的限位台阶上，表盘与外壳之间设置了密封胶圈的安装槽位，可阻挡雨天骑行时的雨水、日常行驶的灰尘进入仪表内部，避免指针转轴卡滞、刻度盘污损的问题。

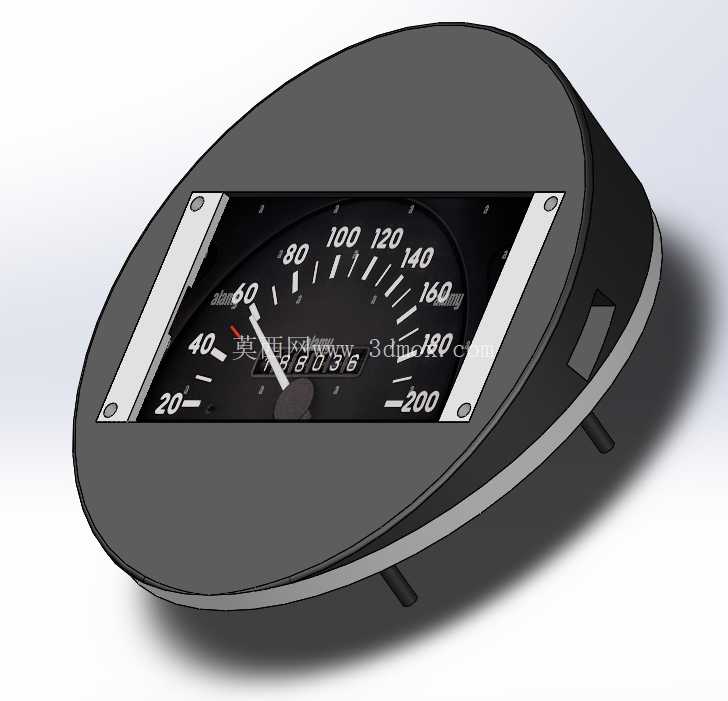

　　表盘的刻度标识采用0-200km/h的量程设计，刻度间隔按照常规摩托车的速度检测精度做了等分处理，20km/h以下的低速区间刻度做了加粗标识，方便骑手在城区拥堵路段快速识别低速行驶状态，60km/h的常用经济时速位置用红色刻度做了特殊标记，提醒骑手保持经济车速行驶。指针采用轴式安装结构，转轴直接连接仪表内部的软轴传动接口，软轴从仪表背部的出线位引出，连接摩托车前轮的转速检测机构，前轮转动时通过软轴带动转轴旋转，指针随转轴转动对应到相应的速度刻度，没有复杂的电子解码结构，结构可靠性更高，在复杂颠簸路况下也不会出现数据跳变的问题。

　　表盘下方集成了机械式里程计数轮，通过齿轮组与指针转轴联动，累计记录车辆的总行驶里程，数字轮采用高对比度的黑底白字设计，即使在强光下也能清晰识别数字读数。外壳侧面预留了指示灯的安装位，可扩展安装转向提示、远光提示、空档提示等状态指示灯，不需要额外在车把上加装独立的提示灯组，简化了车把部分的布线结构。从建模的结构细节来看，所有的安装孔位、限位台阶、密封槽位都按照实际开模的生产要求做了拔模斜度处理，壁厚保持均匀的2.5mm厚度，避免注塑生产过程中出现缩痕、缺料的问题，金属压片的厚度设置为1mm，既保证足够的压紧强度，也不会过度增加整体重量，背部的定位柱做了加强筋连接，避免安装锁紧时出现柱体断裂的问题。这类机械软轴式仪表相比全电子仪表，抗电磁干扰能力更强，在摩托车高压点火系统的强电磁环境下也能稳定工作，不会出现显示延迟、数据失准的问题，维修更换成本也更低，适合在民用通勤类摩托车上大规模配套使用，建模过程中还原了所有的装配间隙，各个部件之间的配合公差按照注塑件的常规配合标准设置，可直接用于结构验证、安装适配模拟，也可作为摩托车改装配件设计的参考基础。
