90度1.1/4英寸钢制弯管接头结构

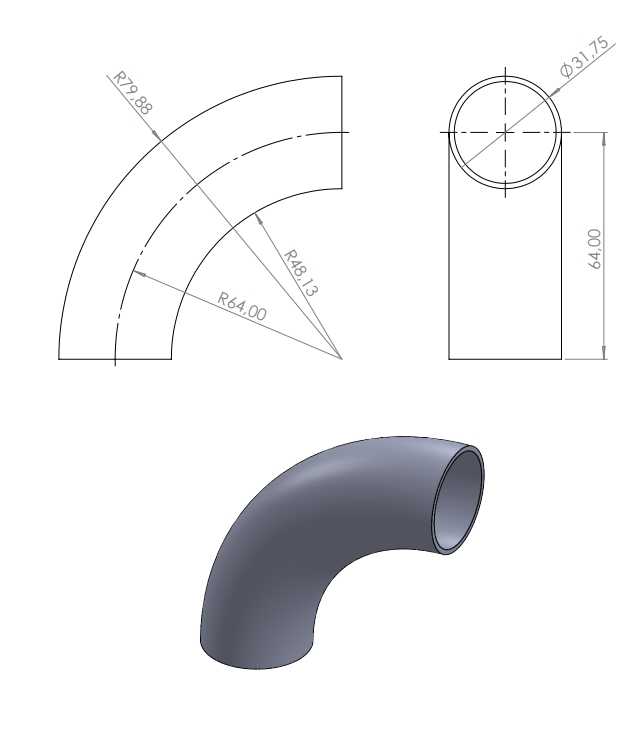

　　在工业流体输送、液压管路搭建、气动系统布设的现场作业中，90度弯头是改变管路走向最常用的基础配件，这款公称尺寸1.1/4英寸的90度钢制弯头，适配外径31.75mm的管路连接需求，弯曲段中心曲率半径为64mm，整体安装边界控制在75mm范围内，能在紧凑的设备内部管路布局中完成直角转向，避免管路硬弯折造成的通径缩径、应力集中问题。从实际选型应用来看，这类弯头常出现在小型液压站的阀组外接管路、车间压缩空气分支管路、中小型设备的冷却循环水回路中，相比直角焊接接头，冲压成型的弯管内壁过渡顺滑，流体经过时的局部阻力系数更低，能减少管路系统的压力损失，降低泵组的负载损耗。

　　设计这款弯头的三维结构时，首先要明确管路的通径要求，匹配对应规格的管材外径，确定弯曲段的曲率半径时，既要避免曲率过小造成弯管处管壁外侧拉薄、内侧起皱的成型缺陷，也要控制曲率过大带来的安装空间占用问题，最终选定的R64中心曲率，刚好适配常规冷弯冲压的工艺要求，成型后管壁厚度均匀性可控制在壁厚公差范围内，不会出现局部强度不足的隐患。从尺寸边界来看，弯头两端的直管段长度各留足了安装操作空间，端部外径31.75mm的尺寸公差需匹配对应管路的焊接或卡套连接要求，弯头整体的轴向安装尺寸从端面到弯曲中心的投影距离经过核算，在多管路并排布设时不会出现相邻管件干涉的情况，现场配管时无需额外切割调整直管段长度，可直接对接安装。

　　结构细节上，弯管的内外圆弧面过渡平滑，没有明显的折角或凹凸缺陷，三维建模时通过扫掠特征完成整体结构生成，同时校验了弯曲段的最小通径尺寸，确保流体经过时不会出现异常的紊流现象，对于输送含有微小固体颗粒的流体工况，顺滑的内壁也能减少颗粒沉积造成的管路堵塞风险。在设备内部的管路布局场景中，这类小尺寸90度弯头可以灵活调整管路走向，避开设备内部的结构件、电气元件等安装禁区，相比采用直角接头加短管拼接的方案，一体成型的弯管接头减少了两个连接密封点，降低了管路系统的泄漏概率，长期运行的可靠性更高。

　　建模过程中还需要考虑弯管的壁厚参数，结合公称压力等级核算管壁的承压能力，确保在额定工作压力下，弯曲段的应力分布处于材料许用应力范围内，避免长期承压运行出现开裂渗漏的问题。从安装适配性来看，这款弯头的端部尺寸可以适配焊接、卡套、扩口等多种连接方式，根据不同的应用场景选择对应的端部加工形式即可，无需调整整体弯曲结构参数，具备较好的通用适配性，在常规的工业管路改造、设备管路装配作业中，这类标准曲率的90度弯头可以直接选型使用，减少非标定制的成本与周期。
